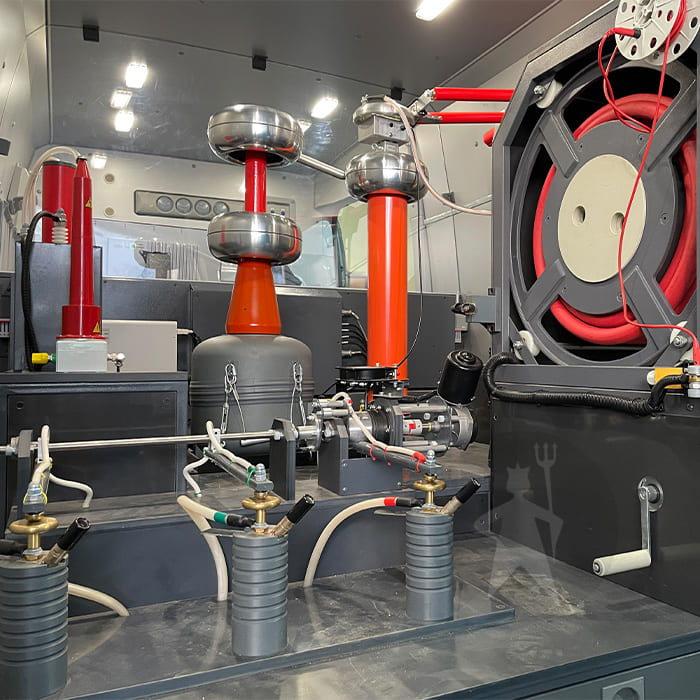

АЛЬФА Цифровая кабельная электротехническая лаборатория Запросить цену Уникальная цифровая электротехническая лаборатория для испытания и поиска мест повреждения кабельных линий до 35 кВ с любым типом изоляции. Описание Технические характеристики Комплектация Отзывы Файлы ООО «СЕБА ИНЖИНИРНИНГ» представляет уникальную цифровую электротехническую лабораторию АЛЬФА, предназначенную для испытания и поиска мест повреждений кабельных линий до 35 кВ с любым типом изоляции. Наша лаборатория разработана совместно с ООО «Меггер», имеющим 32-летний опыт производства лабораторий в России, что дало возможность соединить проверенные мировые технологии и ряд собственных ноу-хау разработок наших специалистов.Основа ЭТЛ АЛЬФА – инновационная универсальная платформа для создания цифровых кабельных и подстанционных лабораторий. Эта платформа обладает возможностью производить автоматическое подключение к цифровой автоматизированной системе управления лабораторией (ЦАСУЛ) дополнительных приборов, расширяющих функциональные возможности ЭТЛ в соответствии с Вашими требованиями.  НАЗНАЧЕНИЕ ЭТЛ АЛЬФА: Высоковольтные испытания: • переменным напряжением до 100 кВ; • постоянным напряжением до 140 кВ; • сверхнизкой частотой 0,1 Гц до 62 кВ.  Прожиг дефектной изоляции кабелей с последующим дожигом переменным напряжением. Поиск мест повреждений кабелей с помощью точных методов: • индуктивный;• акустический;• метод шагового напряжения. Поиск трасс и определение глубины залегания кабельных линий. Определение расстояния до места повреждения с помощью предварительных методов: • рефлектометрический метод;• метод колебательного разряда (связь по току);• метод колебательного разряда (связь по напряжению);• импульсно-дуговой метод (одноимпульсный метод стабилизации электрической дуги);• многоимпульсный дуговой метод (поиск повреждений на влажных кабелях);• улучшенный многоимпульсный дуговой метод (увеличенная амплитуда импульсов до 60кВ для длинных кабелей (более 5км)). Нанесение на карту кабельных линий. Удобство, надежность, эффективность: Центральное управление всеми функциями ЭТЛ Программное обеспечение ЦАСУЛ имеет удобный интерфейс пользователя, обладает функциями самодиагностики, производит и поддерживает функцию картографирования кабельных трасс, а также протоколирование и передачу полученных данных во внешние хранилища. Управление лабораторией осуществляется через цветной сенсорный экран размером 21,5 дюймов (Full HD), смонтированный на рабочем столе в отсеке оператора. В ЭТЛ АЛЬФА встроен автоматический трехфазный переключатель, управляемый ЦАСУЛ для коммутации высоковольтных и низковольтных сигналов с выходов испытательных установок и приборов к трем фазам испытуемого силового кабеля.ЦАСУЛ непрерывно контролирует температуру и влажность высоковольтного отсека с целью предотвращения аварийных ситуаций. Программное обеспечение системы управления оповещает оператора ЭТЛ в случае превышения допустимых эксплуатационных параметров влажности и температурного режима.  Методы для испытания и поиска мест повреждения ВЫСОКОВОЛЬТНЫЕ ИСПЫТАНИЯ Модуль высоковольтных испытаний предназначен для проведения испытаний электрооборудования напряжением до 35 кВ включительно, а также для испытания силовых кабельных линий класса до 35 кВ включительно с любым типом изоляции. Блок обеспечивает плавное регулирование испытательных напряжений во всем рабочем диапазоне. Электропривод регулятора имеет три скорости изменения напряжения (подъем/снижение). Измерение высокого напряжения осуществляется емкостным (емкостно-резистивным) делителем напряжения и цифровым вольтметром пульта управления.   Полностью интегрированная система испытания СНЧ косинус-прямоугольной формы с высокой допустимой емкостью испытываемого кабеля (до 5 мкф).Встроенный режим автоматического измерения сопротивления изоляции, емкости и коэффициента абсорбции до 2,5 кВ. ПРОЖИГ Блок прожига предназначен для преобразования нестабильных, средне- и высокоомных дефектов в силовых кабелях до состояния постоянных низкоомных замыканий. Для индикации напряжения прожига и измерения входного тока в установке имеются цифровые измерители, с изображением результатов на цифровом дисплее. Напряжение прожига выбирается с помощью шагового переключателя (4 ступени прожига постоянным напряжением, 2 ступени дожига переменным напряжением) с одновременной индикацией выбранного положения включением соответствующей контрольной лампочки. Принцип работы установки исключает лавинообразное образование металлического моста в канале пробоя, делающего невозможным дальнейшее применение акустического метода поиска. Оператор имеет возможность остановить процесс прожигания на любом выбранном этапе. Установка имеет сигнализацию о приближении к температурному порогу нагрева трансформатора и, в случае превышения порога, отключается.  ПРЕДВАРИТЕЛЬНЫЕ МЕТОДЫ ОМП В ЭТЛ АЛЬФА поддерживаются следующие методы предварительного поиска места повреждения: рефлектометрический метод; метод колебательного разряда (связь по току);  метод колебательного разряда (связь по напряжению); импульсно-дуговой метод (одноимпульсный метод стабилизации электрической дуги); многоимпульсный дуговой метод; усиленный многоимпульсный дуговой метод. Особенности: Высокая точность измерений (Точность измерения такая же, как у локационного метода. Есть возможность воспользоваться растяжкой рефлектограммы выбранного участка линии). Простота представления результатов измерения. (По рефлектограмме кабельной линии до возникновения кратковременной дуги позволяет определить длину всей кабельной линии и ее неоднородности. На рефлектограмме в момент кратковременной дуги присутствует отражение от места повреждения, как отражение короткого замыкания при методе импульсной рефлектометрии. Для устранения влияния неоднородностей достаточно воспользоваться сравнением двух рефлектограмм). Технология ИДМ слайд позволяет отображать 19 рефлектограмм повреждения при подаче всего одного ударного импульса. АКУСТИКА В лаборатории используется генератор ударных волн с максимальной энергией импульса до 4000 Дж и максимальным выходным постоянным напряжением: 8-16-32 кВ., а в режиме Усиленного Многоимпульсного Дугового Метода (УМИДМ) на место повреждения оказывается воздействие посредством увеличенной амплитуды до 60 кВ.  В комплект лаборатории входит акустический приемник Digiphone Plus 2, который имеет: Одновременный прием акустического и электромагнитного сигнала; Цветной дисплей: 320 x 240 пикселей; Усиление -  более 120 дБ; Продолжительность работ-более 10 часов; Класс защиты-IP 54; Подавление посторонних шумов; Автоматическое отключение наушников при приближении к ручке сенсора; Измерение дистанции в миллисекундах или метрах; Трассировка с указателями влево-вправо; «Компас» для указания направления к повреждению; Измерение времени запаздывания акустического сигнала по отношению к электромагнитному сигналу в цифровом виде без переключения диапазона. УСТРОЙСТВО СТАБИЛИЗАЦИИ ЭЛЕКТРИЧЕСКОЙ ДУГИ Особенности:Увеличенное время и улучшенная стабильность поддержания электрической дуги;Возможность получения импульсов, значительно увеличенной (до 60 кВ) амплитуды, регулируемой в широких пределах по выбору оператора;Благодаря увеличению времени горения дуги и возможности регулировки задержки импульсов оптимизируется работа рефлектометра в слайд-режиме. Это также позволяет увеличить вероятность правильного обнаружения заплывающих повреждений.Кроме того, система имеет ряд уникальных функций, недоступных в других электротехнических лабораториях: Многоимпульсный дуговой метод (МИДМ), который позволяет производить поиск сложно локализуемых  повреждений на мокрых/влажных кабелях. В этом режиме на место повреждения оказывается воздействие посредством индивидуально заданного количества высоковольтных ударных импульсов (от 2 до 20), после чего автоматически применяется импульсно-дуговой метод. Этот метод наиболее эффективен в случае сложно локализуемых повреждений при наличии влаги в месте дефекта, а быстрое автоматическое переключение в режим ИДМ способствует значительному повышению вероятности образования и увеличению времени горения электрической дуги;Улучшенный многоимпульсный дуговой метод (УМИДМ), этот метод хорошо применим на длинных кабелях (более 5 км.). В данном режиме на место повреждения оказывается воздействие посредством индивидуально заданного количества высоковольтных ударных импульсов увеличенной амплитуды до 60 кВ (от 2 до 20), длительность фронта которого составляет не менее 4 мс, после чего автоматически применяется импульсно-дуговой метод. Эта процедура является особенно практичной в случае сложно локализуемых повреждений длинных кабелей, а также при наличии влаги в месте дефекта. РЕЖИМ «ИНДУКТИВНЫЙ» Метод предназначен для поиска мест повреждения, определения трассы и глубины залегания кабеля индукционным и акустическим методом. Интегрированный генератор звуковой частоты мощностью 500 В позволяет выбрать три частоты в диапазоне от 8,19 кГц до 200 кГц.В комплект к генератору поставляется приемник vLoc3-5000 - флагман среди приборов для поиска подземных коммуникаций.  то единственный приёмник, совмещающий в себе функции Signal Select™, Signal Direction, онлайн индикацию уровня электромагнитных помех и встроенный GPS. Информация о коммуникации и GPS данные можно сохранять в приёмнике и выгружать позже для дальнейшего анализа.       А также приемник vLoc3-5000 имеет дополнительные режимы: Функция бокового смещения – графическое отображение, полностью автоматический поиск, при не возможности нахождения над осью трассы, отображает информацию о смещении, глубине (автомобили, здания, деревья и тд);  "Поперечная схема" или "Мин/макс сигнал" - отображает одновременно информацию о местоположении коммуникации в режиме минимум и максимум; "Просмотр плана (вид сверху)" - указывает ориентацию коммуникации в горизонтальной плоскости под любым углом поворота приёмника;  Индикация "свой/чужой", которые помогают оператору идентифицировать коммуникацию в сложных местах (с высокой плотностью инженерных коммуникаций и/или наличием электромагнитных помех); Функции предупреждения (чрезмерный наклон, сигнал от воздушного кабеля, малая глубина кабеля, слишком сильный сигнал, перегрузка); Функция самодиагностики; Автоматическое распознавание вспомогательных принадлежностей.  БАЗА ДАННЫХ ЭТЛ Встроенная база данных позволяет внести полную информацию об объекте испытания, имеет фильтрацию по различным параметрам, что обеспечивает легкий выбор объекта для последующих измерений и возможность сравнения с ранее полученными результатами для выявления тенденций ухудшения состояния изоляции и планирования дальнейших работ по обслуживанию и ремонту. В случае необходимости можно легко внести все изменения, связанные с ремонтом и/или заменой отдельных секций кабеля. Вся необходимая информация может быть сгруппирована и передана в виде протокола в электронном или печатном виде. СИСТЕМА БЕЗОПАСНОСТИ Система электробезопасности передвижной электротехнической лаборатории разработана в соответствии с требованиями «Правил техники безопасности при эксплуатации электроустановок».Она контролирует задние двери, все аварийные выключатели, контактное напряжение, сопротивление шлейфа заземления и быстрое повышение напряжения. Распознавая критические значения или состояния, система безопасности мгновенно отключает лабораторию или препятствует повторному включению. Кроме того, процессы переключения защищены таким образом, что некорректное управление исключается.На задних дверях лаборатории расположены концевые выключатели, которые блокируют подачу высокого напряжения при открытых дверях.  Открывание любой из задних дверей вызывает автоматическое отключение всех высоковольтных приборов, а также разрядку электрооборудования и присоединенного испытуемого кабеля.Лаборатория снабжена блокировками для защиты обслуживающего персонала от поражения электрическим током. В отсеке оператора расположен рубильник видимого разрыва сети, а также аварийный выключатель («грибок»), при помощи которого отключается высокое напряжение при возникновении нештатной ситуации. Кроме того, лаборатория снабжена модулем безопасности, который контролирует в процессе работы сопротивление петли «оболочка кабеля - рабочая земля» FOhm (в случае, если R>6 Ом, высокое напряжение отключается), величину сопротивления защитного заземления, величину потенциала между шасси автомобиля и заземлением FU (в случае, если разность потенциалов U>35 В, высокое напряжение отключается). Для реализации этих функций в состав лаборатории входит кабельный барабан с кабелем вспомогательного заземления и штырем, необходимый для измерения потенциала «земли», и кабельный барабан с кабелем защитного заземления сечением 16 мм2 для заземления корпуса лаборатории. КАБЕЛЬНЫЕ БАРАБАНЫ В систему кабельных барабанов входят:Барабаны (3 шт.) с морозостойким высоковольтным кабелем 70 кВ, 30 м экранированного кабеля 1х6 кв. мм. Блокируемые штекерные разъемы, ручной привод.Барабан с кабелем сети в резиновой изоляции, 50 м, 2х4 кв.мм, с ручным воротом. Сетевой переходник (2 шт.).Устройство сетевого присоединения лаборатории для защиты сетевого кабельного барабанаБарабан с 50 м кабеля заземления, сверхгибкий медный канатик 16 кв. мм. Контактные гильзы через каждые 6 м. С ручным воротом и тормозным устройством.Кабельный барабан для испытания напряжением промышленной частоты. Модуль высоковольтных испытаний Испытательное выпрямленное напряжение до 140 кВ Испытательное переменное напряжение до 100 кВ Установившийся ток к.з. 1,2 А Минимальная емкость нагрузки 0,01 нФ Макс. емкость нагрузки при Uном 1 ,9 нФ Испытательная мощность: длительный режим повторно -кратковременный режим до 12 кВА до 20 кВА Испытания СНЧ Выходное напряжение СНЧ до 62 кВ эфф. Частота напряжения 0,1 Гц (неснижаемая) Максимальная нагрузка до 5 мкФ Встроенный измеритель параметров изоляции Измерительное напряжение от 50 до 2500 В Диапазон измерений от 1 кОм до 300 ГОм Ток короткого замыкания 2 мА Измерение индекса поляризации (PI) и коэффициента абсорбции (DAR) да Режим «Прожиг» Количество ступеней прожига 6 Максимальное выходное напряжение в режиме холостого хода 15 кВ Минимальное выходное напряжение в режиме холостого хода 1,2 кВ Максимальный ток прожига в режиме короткого замыкания 5,8 А Максимальное напряжение дожига в режиме холостого хода 220 В Максимальный ток дожига в режиме короткого замыкания 91 А Ступень прожига 1 50В /91 А АС Ступень прожига 2 220В /30А АС Ступень прожига 3 1,2кВ / 6А DC Ступень прожига 4 4кВ / 1,5А DC Ступень прожига 5 8кВ / 0,8А DC Ступень прожига 6 15 кВ / 0,5А DC Потребляемая мощность не более 6,5 кВА Режим «Рефлектометр» Диапазон измерений минимальный – 250 м; максимальный – 250000 м Зондирующий импульс 25...120 В Пределы установки или измерения коэффициента укорочения 1,000...7,000 Длительность зондирующего импульса от 100 нс до 300 мкс Инструментальная погрешность измерения расстояния Не более 0,1 % Система отсчета при помощи двух вертикальных курсоров: нулевого и измерительного Режимы измерения нормальный, сравнение, разность, связь Выходное сопротивление 10...1000 Ом ИДМ слайд 19 рефлектограмм Поддержание функции «Многоимпульсный дуговой метод (МИДМ)» да Поддержание функции «Улучшенный многоимпульсный дуговой метод (УМИДМ)» да Режим «Акустика» Напряжение питания частотой 50Гц 220 ± 22 В Максимальная потребляемая мощность 3,5 кВА Максимальное выходное постоянное напряжение 8 кВ 16 кВ 32 кВ в форсированном режиме до 60кВ Максимальная энергия импульса до 4000 Дж Период следования импульсов (в автоматическом режиме) 3 сек и 6 сек Приемник Digiphone Plus 2 Индикация TFT-цветной дисплей,  не менее 320 x 240 пикселей Память для результатов измерений не менее 99 последовательностей измерений с 99 измерительными точками Интерфейс Bluetooth® для соединения с GPS приемником и наушниками, разъем для датчика типа Ferrolux Rx Время работы > 15 часов Класс защиты > IP 54 Наземный микрофон Защита слуха Ограничение громкости до 84 дБ (A) Усиление > 120 дБ Динамический диапазон Акустический канал > 110 дБ Класс защиты >IP 65 Габариты Не более диаметр 230 мм, высота 140 мм Режим «Индуктивный» Индукционный режим Кратные индукционные частоты от 8,19 кГц до 200 кГц. Режим прямого соединения Доступные частоты от 98 Гц до 200 кГц с частотами по умолчанию: 512Гц, 8,19 кГц, 33 кГц, 65 кГц, 200 кГц. Режим зажима Доступные частоты от 8,19 кГц до 200 кГц с частотами по умолчанию: 8,19 кГц, 33 кГц, 65 кГц и 200 кГц. Выходная мощность 500 Вт Максимальное выходное напряжение 50В среднеквадратичное Максимальный выходной ток 5A среднеквадратичный постоянный ток Рабочие частоты приемника Частоты могут настраиваться в диапазоне от 16 Гц до 200 кГц «Сеть»: 50 Гц и 60 Гц «Радио»: 22,7 кГц, ширина полосы – 10 кГц Функция определения направления сигнала (SD) – усовершенствованные модели позволяют определять направление выходного тока: 320 Гц / 640 Гц Функция выбора сигнала (SiS) – измерение превышения уровня сигнала в режиме реального времени, вызванное емкостной или индуктивной связью с другими линиями: SIS-491 Гц, SIS-982 Гц, SIS-8440 Гц, SIS-9820 Гц, SIS-35 кГц 1. Система управления и коммутации   1.1. Центральная система управления Функционально электротехническая лаборатория (ЭТЛ) представляет собой единый программно-аппаратный комплекс, позволяющий максимально эффективно управлять измерительным, испытательным и поисковым оборудованием, входящее в ее состав. Цифровая система управления (ЦСУ) передвижной ЭТЛ обеспечивает централизованный контроль и управление процессами испытаний, поиском мест повреждений, различными измерениями, а также, выполнением диагностических и сервисных функций. Переключение выбранных оператором режимов работы и коммутация соответствующих выбору фаз происходит автоматически, с помощью специальных высоковольтных переключателей без использования ручных переключателей. ЦСУ выполняет контроль питающего ЭТЛ напряжения сети с индикацией, а также предотвращает сетевые скачки напряжения, которые могут привести к выходу из строя оборудования ЭТЛ. Предусмотрена возможность безопасного и корректного завершения работы в случае пропадания напряжения питания с сохранением результатов испытаний. ЦСУ  производит непрерывный опрос состояния каждой системы безопасности (заземление, закрытие дверей, нажатие аварийного выключателя, контроль сопротивления и тока между защитной землей и рабочей землей лаборатории, контроль напряжения между металлическими частями лаборатории и заземлением (землей) на станции, корректного подключения кабелей в зависимости от выбранного режима работы), и, в случае срабатывания хотя бы одной из них, полностью отключает оборудование ЭТЛ и информирует об этом оператора. Связь ЦСУ с исполнительными элементами ЭТЛ осуществляется с помощью двухуровневой электромагнитно-оптической гальванической развязки. Передача сигналов по радиоканалу не допускается. Любой радиоканал в условиях значительных импульсных, а значит, широкополосных, помех в реальной ЭТЛ обладает худшей помехоустойчивостью, чем оптический канал. Управление ЭТЛ осуществляется с помощью промышленного компьютера, оснащенного сенсорным цветным графическим дисплеем с размером экрана 21 дюйм со степенью пыле - и влагозащиты по стандарту IP65. Применение сенсорных устройств, во-первых, позволяет избежать использования каких бы то ни было механических частей, а во-вторых сильно облегчает процесс чистки благодаря отсутствию технологических щелей и полостей. Сенсорный дисплей существенно повышает информативность, уменьшает вероятность ошибок, упрощает и ускоряет работу с устройством благодаря своей интуитивной и удобной навигации. Он позволяет пользователю просто коснуться нужного элемента на экране, чтобы выполнить нужное действие. ЦСУ обеспечивает возможность альтернативного управления (с помощью «мыши» и клавиатуры) ЦСУ обеспечивает проведение всех видов измерений и испытаний за счет подключения через внешние разъемы переносного компьютера (ноутбука) с предустановленным программным обеспечением для управления ЭТЛ. ЦСУ обеспечивает двухстороннюю связь оборудования, интегрированного в состав ЭТЛ, и промышленного компьютера с помощью специализированного программного обеспечения. Программное обеспечение (ПО) разработано заводом- изготовителем передвижной ЭТЛ, внесено в Реестр программ для ЭВМ РОСПАТЕНТ, имеет возможность обновления и технической поддержки в течение всего срока службы. ПО имеет возможность модернизации в соответствии с требованиями Заказчика (при согласовании с Исполнителем). Управление системой осуществляется с помощью меню через центральный модуль управления, который также отвечает за автоматические регистрацию и сохранение результатов испытаний и измерений. Все функции системы, результаты измерений, инструкции по эксплуатации и сообщения об ошибках отображаются на одном дисплее. Интуитивное управление в меню осуществляется с помощью приложений. Каждому приложению на экране дисплея соответствует конкретная пиктограмма («иконка»). При „прикосновении“ к иконке приложения на экране система автоматически конфигурируется для желаемого измерения.      ПО ЦСУ автоматически сохраняет данные полученные по результатам измерений. ПО ЦСУ выполняет формирование протоколов измерений по форме Заказчика, как в ручном, так и автоматическом режимах. ПО ЦСУ содержит в себе встроенную обновляемую библиотеку нормативно-технической документации; ПО ЦСУ сохраняет историю действий оператора с целью дальнейшего анализа, а также составления протоколов. ПО ЦСУ обеспечивает интеллектуальные подсказки оператору по методологии эксплуатации ЭТЛ. ПО ЦСУ обеспечивает непрерывную диагностику и самоконтроль состояния всех систем ЭТЛ с выдачей сообщений в режиме реального времени. В ЭТЛ обеспечена возможность редактирования данных для подготовки и модификации протоколов измерений по форме Заказчика. ПО ЦСУ позволяет вести нескольких учетных записей/аккаунтов для возможности раздельного использования ЭТЛ разными бригадами специалистов. ПО ЦСУ осуществляет сбор данных о всех исполняемых процессах за весь срок службы ЭТЛ с возможностью просмотра истории в базе данных, и проведения дальнейшего анализа. ПО ЦСУ выполняет функцию мониторинга температуры и влажности высоковольтного отсека с отображением значений, а также цветовой индикацией с целью предотвращения аварийных ситуаций и повышения безопасности работы оператора. Измерение данных параметров производится аттестованными датчиками температуры и влажности. ПО системы управления оповещает оператора ЭТЛ в случае превышения допустимых эксплуатационных параметров температурного и влажностного режимов. ПО ЦСУ обеспечивает возможность работы в специальном режиме «Подсказки», предназначенном для обучения и тренировки персонала заказчика, имеющего недостаточно знаний и опыта для работы в штатных режимах при проведении в/в испытаний и ОМП. С помощью приложения в экспертном режиме работы возможно переключение на ручное управление оборудованием, входящим в состав ЭТЛ. 1.2. Система высоковольтной коммутации Модуль высоковольтной коммутации осуществляет полностью автоматическое безопасное дистанционное трехфазное переключение высоковольтных выводов основного оборудования и измерительных приборов на высоковольтные экранированные кабели. Для коммутации высоковольтных сигналов используются наполненные специальной диэлектрической жидкостью (не маслом) высоковольтные электромеханические переключатели с высоковольтными контактами из специального сплава высокой прочности. Обеспечена самодиагностика высоковольтных переключателей (отключение при неправильном положении высоковольтных переключателей). Применение ручных механических переключателей с воздушно-барьерной изоляцией неприемлемо. С помощью переключателя производится: - коммутация высоковольтного выхода испытательной установки (режимы «Испытания постоянным напряжением, СНЧ, колебательного разряда - связь по напряжению); - коммутация высоковольтного выхода прожигающей установки (режим «Прожиг»); - коммутация высоковольтного выхода акустической установки (режим «Акустика, ИДМ, МИДМ, ИЗДМ, колебательного разряда - связь по току»); - коммутация выхода генератора звуковой частоты (режим «Индуктивный»); - коммутация выхода эхо-импульсного рефлектометра (режим «Рефлектометр»); - коммутация входа мегаомметра до 2,5 кВ (режим «Измерение изоляции»). После проведения испытаний и измерений все фазы силового кабеля автоматически заземляются. При этом неиспользуемые фазы изначально заземлены. 1.3. Система кабельных барабанов Модуль обеспечивает оперативное подключение ЭТЛ к объектам испытаний, питающей сети и системе защитного заземления. Все барабаны имеют быстродействующие запоры для защиты от прокручивания во время движения транспортного средства. Все барабаны имеют блокируемые штекерные разъемы, ручной привод и тормозное устройство. Изоляция кабелей сохраняет достаточную гибкость при температуре до минус 40ºС. В состав модуля входят: - барабаны с высоковольтным экранированным кабелем с наружной резино-полиуретановой изоляцией для испытания выпрямленным напряжением величиной до 70 кВ, проведения измерений и поиска повреждений в силовых кабелях, 4мм², длина 50м. барабан с кабелем сети в резиновой изоляции, 30 м, 2х4 кв. мм, с ручным воротом и тормозным устройством; - барабан с 30 м кабеля защитного заземления, в защитной диэлектрической оболочке, сверхгибкий медный канатик 25 кв. мм, с контактными гильзами через каждые 6 м, с ручным воротом и тормозным устройством; - кабельный барабан с проводом для испытания напряжением промышленной частоты. Провод для испытаний переменным напряжением должен прокладываться на опорных изоляционных стойках. В нерабочем состоянии стойки должны складываться в компактный продольно-ориентированную сумку. - устройство сетевого присоединения лаборатории для защиты сетевого кабельного барабана; - кабельный барабан с кабелем вспомогательного заземления 10 м. 2. Модуль испытания напряжением сверхнизкой частоты  - испытание изоляции напряжением СНЧ 0,1 Гц (без снижения частоты при проведении испытаний) до 40 кВ согласно IEEE400.2   Технические параметры Испытательное напряжение косинус-прямоуг. формы (0,1 Гц), кВ 40 Максимальная нагрузка на частоте 0,1 Гц при 40 кВ эфф., мкФ не менее 5 3. Модуль преобразования и отыскания повреждений кабеля   3.1. Модуль измерения параметров кабеля Модуль обеспечивает следующие функции: - измерение сопротивления изоляции; - измерение сопротивления повреждения; - измерение емкости; - измерение коэффициента диэлектрической абсорбции (влажность); - измерение индекса поляризации (старение). Модуль измерения параметров имеет следующие технические характеристики: Испытательное напряжение, В 100 / 250 / 500 / 1000 / 2500 Диапазоны измерения сопротивления изоляции, ГОм 10 / 100 / 200 (2500В) Погрешность измерения сопротивления изоляции, % ± 3 Диапазоны измерения сопротивления повреждения, кОм 0,2-100 000 Диапазоны измерения емкости, мкФ 0,02 – 2000 Управление модулем осуществляется от ЦСУ. Интуитивное управление в меню позволяет оператору с помощью пиктограммы выбрать необходимый тип измерений и фазу/фазы. На экране дисплея отображается мнемосхема с указанием измеряемого параметра и таблица с автоматическим заполнением результатов измерений При этом ЦСУ обеспечивает автоматическое подключение измерительного входа соответствующего оборудования к кабельной линии в различных комбинациях (L1-оболочка, L2-оболочка, L3–оболочка, L1-L2, L1-L3, L2–L3). ЦСУ обеспечивает режим «авто», при котором автоматически производятся все варианты измерений с заполнением таблицы результатом измерений. Результаты измерений автоматически сохраняются и при необходимости заносятся в протокол испытаний. ЦСУ обеспечивает все режимы измерений с помощью тест-терминала, расположенного на столе оператора, при подключении внешнего измерительного прибора. 3.2. Модуль прожигания изоляции МПИ Модуль обеспечивает преобразование высокоомных повреждений силовых кабелей в низкоомные с целью создания условий для определения расстояния до дефекта импульсным методом и точного определения места неисправности звукочастотными установками. Максимальное выходное напряжение установки в режиме «холостой ход» при прожигании -  15 кВ; Автоматическое прожигание поврежденной изоляции силовых кабелей напряжением до 60 кВ в режиме работы с модулем высоковольтных испытаний; Максимальный ток короткого замыкания на выходе установки при дожигании 91А. Для индикации напряжения прожига и измерения входного тока в установке имеются цифровые измерители, с изображением результатов на цифровом дисплее. Напряжение прожига выбирается с помощью переключателя (4 ступеней прожига постоянным напряжением, 2 ступеней дожига переменным напряжением) с одновременной индикацией выбранного положения включением соответствующей контрольной лампочки. Принцип работы установки исключает лавинообразное образование металлического моста в канале пробоя, делающего невозможным дальнейшее применение акустического метода поиска. Оператор имеет возможность остановить процесс прожигания на любом выбранном этапе. Переключение ступеней выходного напряжения производится переключателем с ручной дистанционной коммутацией силовых высоковольтных контактов. Модуль прожигания изоляции имеет следующие технические характеристики: Количество ступеней прожига 6 Максимальное выходное напряжение в режиме холостого хода 15 кВ Минимальное выходное напряжение в режиме холостого хода 1,2 кВ Максимальный ток прожига в режиме короткого замыкания 5,8 А Максимальное напряжение дожига в режиме холостого хода 220 В Максимальный ток дожига в режиме короткого замыкания 91 А Ступень прожига 1 50В/91А АС Ступень прожига 2 220В/30А АС Ступень прожига 3 1,2кВ/6А DC Ступень прожига 4 4кВ/1,5А DC Ступень прожига 5 8кВ/0,8А DC Ступень прожига 6 15кВ/0,5А DC Потребляемая мощность, кВА 6,5 Управление модулем прожигания осуществляется от ЦСУ или непосредственно с отдельной панели. Параметры работы отображаются в аналоговом и цифровом виде, а также в виде графика зависимости тока и напряжения от времени. Наличие встроенного автоматического замыкателя для плавного разряда. Установка обеспечивает работу в полуавтоматическом режиме без участия оператора, при этом оператор имеет возможность выбрать начальную ступень прожигания и остановить процесс прожигания при достижении оптимального сопротивления в месте повреждения Наличие системы многоступенчатой интеллектуальной защиты, обеспечивающей контроль температуры высоковольтного трансформатора и автоматическое понижение выходной мощности установки при его перегреве. 3.3. Модуль акустики Модуль обеспечивает создание в силовых кабельных линиях мощных электрических разрядов с целью формирования условий для применения акустического и импульсно-дугового методов поиска. Модуль имеет собственный источник высокого напряжения твердотельного типа (независимость от работоспособности источников напряжения других модулей ЭТЛ). Модуль имеет 3 ступени выходного напряжения. Модуль имеет возможность регулировки периода следования импульсов в диапазоне от 3 до 15 сек. Модуль отображает величины напряжения на выходе генератора и действительного напряжения непосредственно на кабельной линии. Модуль имеет следующие технические характеристики: Напряжение питания частотой 50Гц 220±22 В Максимальная потребляемая мощность 3,5 кВА Максимальное выходное постоянное напряжение, (в трех диапазонах), кВ 8 / 16 / 32 Максимальная энергия импульса, Дж 4000 Управление акустическим модулем осуществляется от ЦСУ. Интуитивное управление в меню позволяет оператору с помощью пиктограммы («иконки») выбрать необходимый режим работы (Акустика, Связь по току, ИДМ, МИДМ, ИЗДМ) и требуемую фазу. Параметры работы отражаются в аналоговом и цифровом виде. Переключатель ступеней выходного напряжения имеет автоматическое управление. Силовые контакты переключателя ступеней рассчитаны для работы в режиме больших импульсных токов (тысячи ампер, акустический метод поиска), искрообразование недопустимо. Наличие встроенного автоматического замыкателя для плавного разряда. Наличие системы обеспечения двойной защиты конденсаторов от перезаряда. Силовой модуль ударного генератора располагается в отсеке оператора с целью обеспечения возможности доступа при ремонте или обслуживании 3.4. Модуль определения места повреждения предварительными методами Модуль обеспечивает функцию определения места повреждения кабельной линии предварительными методами: - рефлектометрическим; - колебательного разряда (связь по току); - колебательного разряда (связь по напряжению); - импульсно-дуговым (стабилизации электрической дуги ИДМ); - многоимпульсным дуговым (МИДМ); - импульсным затухающим дуговым (ИЗДМ). В качестве экрана используется дисплей ЦСУ. Интуитивное управление в меню позволяет оператору с помощью пиктограммы выбрать необходимый метод и фазу/фазы. Управление рефлектометрическим модулем производится с экрана дисплея при помощи ЦСУ, позволяющее устанавливать все параметры измерений (диапазон, коэффициент укорочения, амплитуда и длительность зондирующего импульса, усиление, сопротивление). Результаты измерений автоматически сохраняются и при необходимости заносятся в протокол испытаний. Модуль имеет следующие технические характеристики: Диапазоны измеряемых расстояний (при коэффициенте укорочения 1,5): - минимальный диапазон – 250 м - максимальный диапазон – 250000 м Коэффициент укорочения: - установка или измерение в пределах 1,00...7,00 - встроенная таблица Зондирующие сигналы: - амплитуда 25 В.120 В - длительность от 100 нс до 300 мкс Выходное сопротивление: - 10...1000 Ом, программно-регулируемое, с отображением величины на экране Инструментальная погрешность измерения расстояния: - 0,1 % Система отсчета расстояния: - при помощи вертикальных курсоров Режимы измерения: - Прямой - считывание и отображение текущей рефлектограммы по любому из входов: вход L1; вход L2, вход L3; - Сравнение - наложение двух или трёх рефлектограмм (вход-вход, вход-память, память-память, входы L1-L2-L3); - Раздельный - зондирование по входу L1 и приём по входам L2 или L3 (L1-L2, L1-L3) - Разность – отображение результата разности между двумя рефлектограммами (вход-вход, вход-память, память-память). Растяжка: Возможность растяжки выбранного участка рефлектограммы Память: Возможность запоминания более 1000 рефлектограмм и импульсных характеристик во встроенной энергонезависимой памяти Отстройка от аддитивных помех и шумов: Усреднение посредством цифрового накопления, фильтрация сигналов Отстройка от синхронных помех: - При считывании рефлектограмм - за счет использования режимов сравнения и разности рефлектограмм исправных и неисправных линий (жил кабеля). - При цифровой обработке рефлектограмм из памяти - за счет использования режимов сравнения и разности рефлектограмм линии из памяти и рефлектограмм неисправных линий (жил кабеля). В состав рефлектометрического модуля входит присоединительное устройство, осуществляющее определение расстояния до места высокоомных повреждений изоляции силовых кабелей методом колебательного разряда по току. В состав рефлектометрического модуля входит присоединительное устройство, осуществляющее определение расстояния до места особо сложных высокоомных повреждений изоляции с напряжением пробоя до 70 кВ методом колебательного разряда по напряжению. В состав рефлектометрического модуля входит устройство стабилизации электрической дуги для реализации импульсно-дуговых методов. В состав устройства стабилизации электрической дуги входит индуктивный реактор, поддерживающий частоты переднего фронта импульса на выходе стабилизатора, зависящие от ёмкости кабеля (длины кабеля), не превышающие 300 Гц (рекомендации стандарта IEEE Std. 400.2-2004). Значения этих частот соответствуют частотам переходных процессов в испытательных установках СНЧ с косинус-прямоугольной формой напряжения. Этот параметр подтверждает безопасность применения данного метода при существенно увеличенных амплитудах импульса. Устройство стабилизации электрической дуги обеспечивает: увеличенное время горения и улучшенную стабильность поддержания электрической дуги. существенно увеличенную (до двух раз, в зависимости от ёмкости кабеля/длины кабеля) дальность обнаружения повреждений. возможность получения импульсов, значительно увеличенной (до 60 кВ) амплитуды, регулируемой в широких пределах по выбору оператора. Косинусную форму переднего фронта импульса на выходе стабилизатора, позволяющую значительно сократить возможность повреждения испытуемого кабеля при импульсных воздействиях Благодаря увеличению времени горения дуги и возможности регулировки задержки импульсов оптимизируется работа рефлектометра в слайд-режиме. Это также позволяет увеличить вероятность правильного обнаружения заплывающих повреждений. Описание режима МИДМ: на место повреждения оказывается воздействие посредством индивидуально заданного количества высоковольтных ударных импульсов от 2 до 19 (количество импульсов может быть увеличено по требованию заказчика), после чего автоматически применяется импульсно-дуговой метод. Метод необходим для эффективного выявления локализуемых повреждений при наличии влаги в месте дефекта, а быстрое автоматическое переключение в режим ИДМ способствует значительному повышению вероятности образования и увеличению времени горения электрической дуги. Описание режима ИЗДМ: на место повреждения оказывается воздействие посредством индивидуально заданного количества высоковольтных ударных импульсов увеличенной амплитуды (до 60 кВ) от 2 до 19 (количество импульсов может быть увеличено по требованию заказчика), длительность фронта которого составляет не менее 4 мс, после чего автоматически применяется импульсно-дуговой метод. Метод необходим для эффективного выявления сложно локализуемых повреждений длинных кабелей, а также при наличии влаги в месте дефекта, а быстрое автоматическое переключение в режим ИДМ способствует значительному повышению вероятности образования и увеличению времени горения электрической дуги. 4. Система обеспечения электробезопасности Питание лаборатории осуществляется от стационарной сети переменного тока 220В 50 Гц. В случае отсутствия стационарной сети для питания ЭТЛ используется входящий в ее состав автономный электрогенератор, работающий на том же топливе, что и транспортная база. Мощность генератора достаточна для полноценной работы любого из модулей ЭТЛ. ЭТЛ имеет в своем составе модуль безопасности электропитания, обеспечивающий развязку элементов системы управления от питающей сети, стабилизацию напряжения питания, возможность работы системы управления при пропадании напряжения сети. Модуль безопасности электропитания включает в себя: - разделительный изолирующий трансформатор 220/220; - стабилизатор напряжения 190-260/220±8%; - источник бесперебойного питания. Электробезопасность эксплуатации ЭТЛ обеспечивается следующими элементами: - доступ в высоковольтный отсек защищен контуром безопасности с блокировочными концевыми выключателями, которые блокируют подачу высокого напряжения при открытых дверях. Открывание любой из задних дверей вызывает автоматическое отключение всех высоковольтных приборов, а также разрядку электрооборудования и присоединенного испытуемого кабеля; - отсек оператора и высоковольтный отсек разделяются приборной рамой и перегородкой, состоящей из прозрачного диэлектрического материала; - ЭТЛ снабжена блокировками для защиты обслуживающего персонала от поражения электрическим током. В отсеке оператора расположен рубильник видимого разрыва сети, а также аварийный выключатель («грибок»), при помощи которого отключается высокое напряжение при возникновении нештатной ситуации; - ЭТЛ снабжена модулем безопасности, который контролирует в процессе работы сопротивление петли «оболочка кабеля - рабочая земля» (в случае, если R>6 Ом, высокое напряжение отключается), величину сопротивления защитного заземления, величину и скорость нарастания потенциала между шасси автомобиля и заземлением (в случае, если разность потенциалов U>35 В, высокое напряжение отключается). Для реализации этих функций в состав ЭТЛ входит кабельный барабан с кабелем вспомогательного заземления и штырем, необходимый для измерения потенциала «земли», и кабельный барабан с кабелем защитного заземления сечением 25 мм2 для заземления корпуса лаборатории; - распознавая критические значения или состояния, система безопасности мгновенно отключает лабораторию и препятствовать повторному включению; - комплект автоматических замыкателей осуществляет принудительное заземление выходов модулей ЭТЛ после окончания работ и в аварийных случаях. При работе с объектами, имеющими значительную емкость, предварительно срабатывают замыкатели с демпфирующими резисторами для обеспечения плавного разряда, затем – замыкатели для непосредственного соединения с системой заземления; разность во времени срабатывания групп замыкателей обеспечивается автоматически в пределах 2...3 секунд с целью исключения повреждения оборудования ЭТЛ токами разряда с большой энергией; - в отсеке оператора обеспечена световая индикация состояния "Готовность к работе" (зеленого цвета) и "Готовность к включению" (красного цвета); - ЭТЛ укомплектована выносным блоком световой (красного цвета) и звуковой сигнализации при подаче высокого напряжения; - ЭТЛ укомплектована разрядной штангой, предупредительными плакатами и табличками, средствами СИЗ. - состояние всех элементов системы безопасности непрерывно контролируется ЦСУ и отображается на экране дисплея оператора. Распознавая критические значения или состояния системы безопасности, ЦСУ мгновенно отключает лабораторию, осуществлять принудительное заземление выходов модулей ЭТЛ и препятствует повторному включению. Отзыв от ООО "Газпром энерго" Отзыв от ГРУПЭ "Гомельэнерго" Благодарственное письмо от АО "Оборонэнерго" Диплом III степени Международного форума "Электрические сети" Диплом I степени "Energy Expo" Скачать проспект Цифровая кабельная ЭТЛ «АЛЬФА» Смотрите также Оставьте заявку или задайте вопрос
