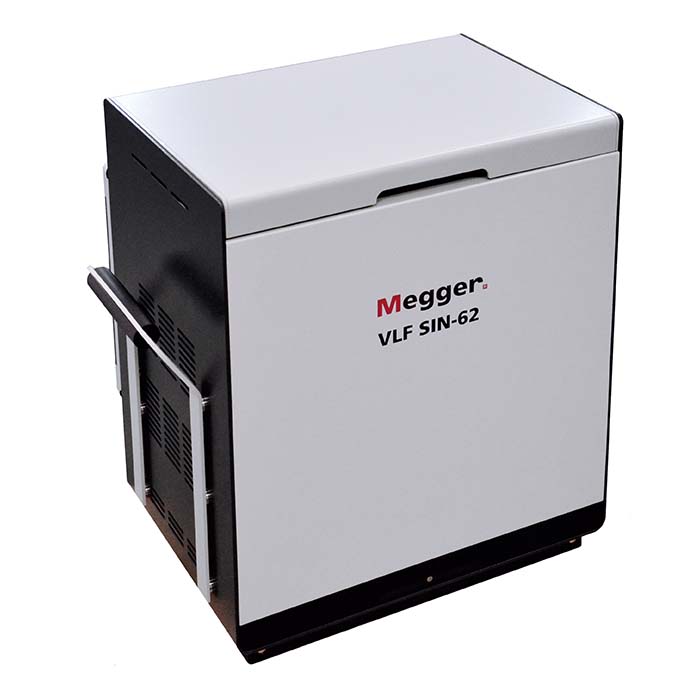

Испытательная установка СНЧ VLF SIN 62 кВ
Цена по запросу
Производитель: Megger

VLF SIN 62 кВ

Испытательная установка СНЧ

Система испытаний и диагностики для проведения приемо-сдаточных испытаний и анализа состояния кабелей среднего напряжения.

  • Проведение испытаний и диагностики кабелей, а также точной локализации повреждений наружной оболочки кабеля
  • Самый компактный и самый легкий прибор в своем классе на рынке
  • Автоматическая интерпретация результатов измерений согласно новейшим нормам IEEE 400.2
  • Простая работа в полевых условиях, не требуется дополнительный компьютер

СНЧ Sinus 62 кВ (TDM 62-P) со встроенным измерением tanDelta представляет собой компактную, прочную и переносную систему высоковольтных испытаний и диагностики для кабелей среднего напряжения.



Данная испытательная система является настоящим унисерсалом: кроме испытаний напряжением СНЧ и DC она также может проводить испытания и точную локализацию повреждений наружной оболочки кабеля с СПЭ-изоляцией (в комбинации с зондом
шагового напряжения ESG NT). Кроме того, встроенное опциональное измерение tanDelta предоставляет возможность достоверно определить степень износа изоляции кабелей среднего напряжения. Интеллигентная система СНЧ автоматически регулирует частоту испытания в зависимости от длины кабеля, поэтому даже испытания на кабелях 35 кВ (до 25 км) проводятся просто и надежно.



Управление установкой, даже при измерениях tanDelta, не требует дополнительного компьютера. VLF Sinus 62 кВ (TDM 62-P) снабжена интуитивным управляющим ПО и большой внутренней памятью, с помощью которых все данные автоматически оцениваются и сохраняются. Через USB- порт файлы с измеренными данными при помощи ПО (входит в комплект поставки) легко экспортируются и обрабатываются для составления отчетов. Пользователь может проверить все проведенные измерения сразу или позже (в офисе).



Хорошо продуманный принцип работы в комбинации с простыми визуальными командами сопровождает пользователя в течение всего процесса измерения. Период обучения, даже для расширенной кабельной диагностики, становится минимальным.



Система может применяться также и в качестве источника напряжения для предлагаемого опционально и самого легкого среди доступных на рынке модуля ЧР PDS 62-SIN. Благодаря этому модулю установка может быть расширена до универсальной системы испытаний и диагностики, позволяющей проводить испытания кабеля, диагностику tanDelta и частичных разрядов.



Чемоданы для транспортировки VLF Sinus 62 кВ (TDM 62-P) и PDS 62-SIN доступны опционально и обеспечивают надёжную транспортировку и хранение.



ДОСТОИНСТВА

  • Высокая испытательная мощность до 10 мкФ
  • Работа в продолжительном режиме
  • Интуитивное ПО пользователя с большой внутренней памятью
  • Измерение тока утечки в режиме DC- и СНЧ-прямоугольной формы напряжения
  • Опционально: встроенное измерение tanDelta с автоматической оценкой согласно нормам IEEE
  • Возможность расширения до полноценной испытательно-диагностической системы при использовании детектора ЧР PDS 62-SIN
  • Максимальная безопасность использования благодаря автоматической разрядке испытуемого объекта
  • Распознавание пробоя и нагрузки (R, C)
  • Быстрое, простое протоколирование и актуализация через USB-порт
  • Испытание оболочки и точная локализация повреждений наружной оболочки кабеля согласно IEC60229
  • Испытание кабеля при одновременном измерении tanDelta и ЧР

Выходное напряжение

СНЧ-Sinus

0 … 44 кВэфф / 0 ... 62 кВпик

Постоянное напряжение

 ± 0 … 62 кВ

СНЧ-прямоуг.формы

0 … 62 кВ

Погрешность

± 1 %

Разрешение

 0,1 кВ

Выходной ток

Выходной ток источника

0 … 40 мА

Погрешность

± 1 %

Разрешение

10 мкA

0,01 Гц ... 0,1 Гц

Диапазон частоты

автоматическая регулировка частоты

Мощность

1 мкФ при 0,1 Гц при 44 кВэфф

10 мкФ максимальная тестируемая мощность

Встроенный модуль tanDelta

Частота измерения

0,01 ... 0,1 Гц

Диапазон измерения

10-4...100

Погрешность

10-4

Разрешение

10-5

Испытание наружной оболочки

0 … 5 кВ, 0 … 10 кВ, 0 ... 20 кВ DC

0 … 5 кВ, 0 … 10 кВ, 0 ... 20 кВ DC

Точная локализация повреждений оболочки

тактовая частота 0,5:1; 1:2; 1:3; 1:4 и 1,5:0,5

Безопасность

автомат.разрядка объекта испытания

Входное напряжение

100 В … 264 В, 50/60 Гц, 2000 ВA

Рабочий цикл

постоянный режим

Внутренняя память

для мин. 100 измерений

Габариты (Ш x В x Г)

 544 x 520 x 416 мм

Вес

 59 кг

Класс защиты

 IP 21

Рабочая температура

- 20 °C … + 55 °C

Температура хранения

- 20 °C … + 70 °C

  • VLF Sinus 62 кВ (TDM 62-P)
  • Прочный высоковольтный соед. кабель длиной 5м или 10м
  • Сетевой кабель/кабель заземления 3/5 м
  • Прочная сумка для принадлежностей
  • USB-флешка для протоколирования
  • ПО для составления отчетов
  • Руководство по эксплуатации

Отзывов пока нет.

Обзор испытательной системы VLF SINUS 62 КВ

Оставьте заявку или задайте вопрос

VLF SIN 62 кВ Испытательная установка СНЧ Запросить цену Система испытаний и диагностики для проведения приемо-сдаточных испытаний и анализа состояния кабелей среднего напряжения. Проведение испытаний и диагностики кабелей, а также точной локализации повреждений наружной оболочки кабеля Самый компактный и самый легкий прибор в своем классе на рынке Автоматическая интерпретация результатов измерений согласно новейшим нормам IEEE 400.2 Простая работа в полевых условиях, не требуется дополнительный компьютер Описание Технические характеристики Комплектация Отзывы Файлы СНЧ Sinus 62 кВ (TDM 62-P) со встроенным измерением tanDelta представляет собой компактную, прочную и переносную систему высоковольтных испытаний и диагностики для кабелей среднего напряжения. Данная испытательная система является настоящим унисерсалом: кроме испытаний напряжением СНЧ и DC она также может проводить испытания и точную локализацию повреждений наружной оболочки кабеля с СПЭ-изоляцией (в комбинации с зондомшагового напряжения ESG NT). Кроме того, встроенное опциональное измерение tanDelta предоставляет возможность достоверно определить степень износа изоляции кабелей среднего напряжения. Интеллигентная система СНЧ автоматически регулирует частоту испытания в зависимости от длины кабеля, поэтому даже испытания на кабелях 35 кВ (до 25 км) проводятся просто и надежно. Управление установкой, даже при измерениях tanDelta, не требует дополнительного компьютера. VLF Sinus 62 кВ (TDM 62-P) снабжена интуитивным управляющим ПО и большой внутренней памятью, с помощью которых все данные автоматически оцениваются и сохраняются. Через USB- порт файлы с измеренными данными при помощи ПО (входит в комплект поставки) легко экспортируются и обрабатываются для составления отчетов. Пользователь может проверить все проведенные измерения сразу или позже (в офисе). Хорошо продуманный принцип работы в комбинации с простыми визуальными командами сопровождает пользователя в течение всего процесса измерения. Период обучения, даже для расширенной кабельной диагностики, становится минимальным. Система может применяться также и в качестве источника напряжения для предлагаемого опционально и самого легкого среди доступных на рынке модуля ЧР PDS 62-SIN. Благодаря этому модулю установка может быть расширена до универсальной системы испытаний и диагностики, позволяющей проводить испытания кабеля, диагностику tanDelta и частичных разрядов. Чемоданы для транспортировки VLF Sinus 62 кВ (TDM 62-P) и PDS 62-SIN доступны опционально и обеспечивают надёжную транспортировку и хранение. ДОСТОИНСТВА Высокая испытательная мощность до 10 мкФ Работа в продолжительном режиме Интуитивное ПО пользователя с большой внутренней памятью Измерение тока утечки в режиме DC- и СНЧ-прямоугольной формы напряжения Опционально: встроенное измерение tanDelta с автоматической оценкой согласно нормам IEEE Возможность расширения до полноценной испытательно-диагностической системы при использовании детектора ЧР PDS 62-SIN Максимальная безопасность использования благодаря автоматической разрядке испытуемого объекта Распознавание пробоя и нагрузки (R, C) Быстрое, простое протоколирование и актуализация через USB-порт Испытание оболочки и точная локализация повреждений наружной оболочки кабеля согласно IEC60229 Испытание кабеля при одновременном измерении tanDelta и ЧР  Выходное напряжение СНЧ-Sinus  0 … 44 кВэфф / 0 ... 62 кВпик Постоянное напряжение  ± 0 … 62 кВ СНЧ-прямоуг.формы  0 … 62 кВ Погрешность  ± 1 % Разрешение  0,1 кВ Выходной ток Выходной ток источника  0 … 40 мА Погрешность  ± 1 % Разрешение  10 мкA 0,01 Гц ... 0,1 Гц  Диапазон частоты автоматическая регулировка частоты Мощность 1 мкФ при 0,1 Гц при 44 кВэфф 10 мкФ максимальная тестируемая мощность Встроенный модуль tanDelta Частота измерения  0,01 ... 0,1 Гц Диапазон измерения  10-4...100 Погрешность  10-4 Разрешение  10-5 Испытание наружной оболочки 0 … 5 кВ, 0 … 10 кВ, 0 ... 20 кВ DC 0 … 5 кВ, 0 … 10 кВ, 0 ... 20 кВ DC Точная локализация повреждений оболочки тактовая частота 0,5:1; 1:2; 1:3; 1:4 и 1,5:0,5 Безопасность  автомат.разрядка объекта испытания Входное напряжение  100 В … 264 В, 50/60 Гц, 2000 ВA Рабочий цикл  постоянный режим Внутренняя память  для мин. 100 измерений Габариты (Ш x В x Г)  544 x 520 x 416 мм Вес  59 кг Класс защиты  IP 21 Рабочая температура  - 20 °C … + 55 °C Температура хранения  - 20 °C … + 70 °C VLF Sinus 62 кВ (TDM 62-P) Прочный высоковольтный соед. кабель длиной 5м или 10м Сетевой кабель/кабель заземления 3/5 м Прочная сумка для принадлежностей USB-флешка для протоколирования ПО для составления отчетов Руководство по эксплуатации Отзывов пока нет. Скачать проспект Обзор испытательной системы VLF SINUS 62 КВ Смотрите также Оставьте заявку или задайте вопрос
Размеры (Д x Ш x В) 0 x 0 x 0
Вес 0

Испытания сверх низкочастотным напряжением

Испытания сверх низкочастотным напряжением являются важной частью процесса проверки и диагностики электрического оборудования, особенно кабелей и систем изоляции. Они позволяют выявить скрытые дефекты, оценить состояние изоляции и обеспечить надежную и безопасную эксплуатацию оборудования. В данной статье мы подробно рассмотрим методы и установки для проведения таких испытаний, а также их преимущества и области применения.

Испытания сверх низкочастотным напряжением (СНЧ) представляют собой один из наиболее эффективных методов диагностики изоляционных систем. СНЧ применяется для проверки кабелей среднего и высокого напряжения, трансформаторов и других электротехнических устройств. Суть метода заключается в подаче на объект переменного напряжения сверх низкой частоты, что позволяет выявить дефекты изоляции, которые могут не проявляться при использовании стандартных методов.

Испытания СНЧ имеют несколько важных преимуществ:

  • Высокая чувствительность: Метод позволяет выявлять микротрещины и другие мелкие дефекты, которые могут не быть заметны при других методах.
  • Безопасность: СНЧ позволяет проводить тесты без риска повреждения оборудования, что особенно важно при проверке дорогостоящих и сложных систем.
  • Эффективность: Метод позволяет быстро и точно оценить состояние изоляции, что сокращает время на проведение диагностики и повышает общую эффективность обслуживания оборудования.

Испытания сверх низкочастотным напряжением являются важным инструментом для диагностики и проверки состояния изоляции кабелей и других электротехнических устройств. Они позволяют выявить скрытые дефекты, оценить состояние изоляции и обеспечить надежную и безопасную эксплуатацию оборудования. Использование специализированных установок для проведения таких испытаний обеспечивает высокую точность и достоверность результатов, что делает метод СНЧ незаменимым в практике современных специалистов.

Современные установки для испытания СНЧ и синусоидальной формы напряжения обладают широкими возможностями и функционалом, что позволяет проводить комплексные тесты и диагностику. Они обеспечивают высокую точность измерений, надежность и удобство в эксплуатации, что делает их идеальным выбором для специалистов в области электротехники и энергетики.

Внедрение и использование методов и установок для испытания сверх низкочастотным напряжением позволяет обеспечить высокую надежность и безопасность электротехнических систем, что является ключевым фактором для успешной и бесперебойной эксплуатации оборудования.

Установки для испытания сверх низкочастотным напряжением

Для проведения испытаний СНЧ используются специализированные установки, которые обеспечивают подачу переменного напряжения сверх низкой частоты на объект. Они включают источники питания, измерительные приборы и другие компоненты, необходимые для проведения испытаний.

Современные комплексы обладают рядом важных характеристик:

  • Высокая точность: обеспечивают точную подачу напряжения и измерение параметров, что позволяет получить достоверные результаты.
  • Надежность: Оборудование разработано с учетом высоких требований к надежности и долговечности, что позволяет проводить испытания без риска выхода из строя.
  • Удобство использования: имеют интуитивно понятный интерфейс и просты в эксплуатации, что снижает требования к квалификации обслуживающего персонала.

Испытания синусоидальной формы напряжения

Испытания синусоидальной формы напряжения являются одной из разновидностей СНЧ. Этот метод используется для проверки изоляции кабелей и других электротехнических устройств, подавая на них переменное напряжение синусоидальной формы. Такой подход позволяет моделировать реальные эксплуатационные условия и выявлять дефекты, которые могут возникнуть при нормальной работе оборудования.

Метод испытаний синусоидальной формы напряжения включает следующие этапы:

  1. Подготовка оборудования: Перед началом испытаний необходимо подготовить оборудование и обеспечить его подключение к источнику сверх низкочастотного напряжения. Важно убедиться, что все соединения выполнены правильно и надежно.
  2. Подача: На объект испытания подается переменное напряжение синусоидальной формы. Частота обычно составляет 0,1 Гц, что позволяет моделировать реальные условия эксплуатации.
  3. Измерение параметров: В процессе испытаний проводятся измерения различных параметров, таких как ток утечки, фазовые углы и другие. Эти данные позволяют оценить состояние изоляции и выявить возможные дефекты.
  4. Анализ результатов: Полученные данные анализируются, и на их основе делаются выводы о состоянии изоляции и необходимости проведения ремонтных или профилактических работ.

Метод синусоидальной формы имеет свои преимущества и недостатки:

  • Преимущества:
    • Высокая точность измерений.
    • Возможность моделирования реальных условий эксплуатации.
    • Минимальный риск повреждения оборудования.
  • Недостатки:
    • Необходимость использования специализированного оборудования.
    • Более длительное время проведения испытаний по сравнению с другими методами.

Для проведения испытаний синусоидальной формы напряжения используются специализированные установки, обеспечивающие подачу переменного тока синусоидальной формы на объект. Эти комплексы включают в себя источники питания, измерительные приборы и другие компоненты, необходимые для проведения тестов.

Современные установки для испытания синусоидальной формы напряжения обладают рядом важных характеристик:

  • Точность подачи: обеспечивают точную подачу синусоидального напряжения, что позволяет моделировать реальные условия эксплуатации.
  • Измерительные возможности: оснащены высокоточным измерительным оборудованием, что позволяет получать достоверные данные о состоянии изоляции.
  • Надежность и долговечность: Оборудование разработано с учетом высоких требований к надежности и долговечности, что позволяет проводить испытания без риска выхода из строя.
