Correlux C-3
Корреляционный течеискатель
Correlux C-3 предназначен для локализации утечек в сетях тепло-и водоснабжения. Выходящая под давлением жидкость создает в месте утечки шум, который распространяется во все стороны по воде и стенкам трубопровода.
Correlux C-3 предназначен для локализации утечек в сетях тепло-и водоснабжения. Выходящая под давлением жидкость создает в месте утечки шум, который распространяется во все стороны по воде и стенкам трубопровода.
Этот шум регистрируется датчиками (пьезомикрофоны, гидрофоны), располагаемыми на трубопроводе (например, на задвижках или гидрантах), в дальнейшем усиливается и отправляется посредством радиосвязи на коррелятор для анализа и записи.
Correlux C-3 сравнивает сигналы с датчиков (корреляция) и на основании времени прихода сигналов, расстояния до датчиков и времени распространения сигнала в трубопроводе рассчитывает точное расстояние до места утечки.
Особенности
- Удобный интерфейс с сенсорным цветным дисплеем
- Корреляция в реальном времени (online)
- Корреляция в записи (offline)
- Длительное время работы и индуктивная зарядка
- Точная локализация с помощью мультидатчиков
- Идеально подходит для п/э и стальных трубопроводов
- Мультикорреляция без ввода данных трубопровода
- Сохранение мест утечек с привязкой к GPS
- Измерения на смешанных трубопроводах (до 12 секций)
- Высокотемпературные микрофоны для теплосетей
|
Дисплей |
5,7“ VGA-цветной дисплей, 640 x 480 пикселей |
|
Ввод данных |
Сенсорный дисплей, сельсин-датчик с функцией Enter |
|
Питание |
Внутренний аккумулятор Li-Ion, внешнее питание 12 В DC |
|
Время работы |
18 ч |
|
Интерфейс |
USB |
|
Подключение |
Датчик, Гидрофон, две внешние антенны, наушники, GPS (опционально), наземный микрофон (опционально) |
|
Класс защиты |
IP 65 |
|
Диапазон температур |
от -25 до +50 град. |
|
Габариты / Вес |
250 x 190 x 100 мм / 1,9 кг |
|
Корреляция оффлайн |
«отложенная корреляция» / Цифровой радиосигнал |
|
Корреляция онлайн |
Аналоговый радиосигнал дальнего действия 433 МГц |
|
Меню |
Русифицированное |
|
Давление |
Минимальное давление в трубопроводах с жидкостью 1,4 − 2,0 Атм |
|
Количество участков |
Измерения смешанных трубопроводов до 12 участков |
|
Диаметр трубопровода |
25 - 1500 мм |
|
Длина диагностируемого трубопровода |
1 - 2100 м |
|
Полоса пропускания частот |
0 Гц – 4,5 кГц |
|
Частотная шкала |
Линейная / логарифмическая |
|
Точность |
± 0,1 м |
|
Зарядное устройство |
220 В AC / 12 В DC Зарядка всей системы с помощью индуктивного тока в чемодане |
|
Фильтрация |
Ручная / автоматическая, 2 типа: полоса пропускания и режекторный фильтр, Анализ фильтра для корреляции, Подавление пиковых шумов, Выбор усреднения для корреляции (2, 4, 8, 16, 28 или ∞) |
|
Передатчик PT A / PT B |
|
|
Дисплей |
Состояние батареи, уровень шума |
|
Кнопки |
Вкл / Откл. |
|
Время работы |
мин. 12 ч |
|
Питание |
Внутренний аккумулятор, индуктивно заряжаемый |
|
Подключение |
Датчик, антенна |
|
Класс защиты |
IP 65 |
|
Габариты / Вес |
Диам.125 x 111 мм / 0,9 кг |
|
Диапазон температур |
от -30 до +50 град. |
|
Корреляция оффлайн |
Цифровой радиосигнал |
|
Цифровой радиосигнал |
Аналоговый радиосигнал дальнего действия |
|
Датчик PAM CORR |
|
|
Датчик |
Пьезо-датчик с активным усилителем |
|
Адаптер |
Магнитный адаптер |
|
Чувствительность датчиков |
0,3 В/g |
|
Класс защиты |
IP 68 |
|
Диапазон температур |
от -30 до +50 ; PAM HT от -40 до +130 град. |
|
Габариты / Вес |
38 x 78 мм / 0,4 кг |
|
Мультидатчики (опционально) 3- 8 шт. |
|
|
Датчик |
Встроенный пьезодатчик с активным усилителем |
|
Адаптер |
Магнитный адаптер |
|
Время работы |
мин. 16 ч |
|
Питание |
Внутр. аккумулятор, индуктивно заряжаемый |
|
Класс защиты |
IP 68 |
|
Габариты / Вес |
Диам. 45 x 115 мм / 0,4 кг |
|
Корреляция оффлайн |
Цифровой радиосигнал |

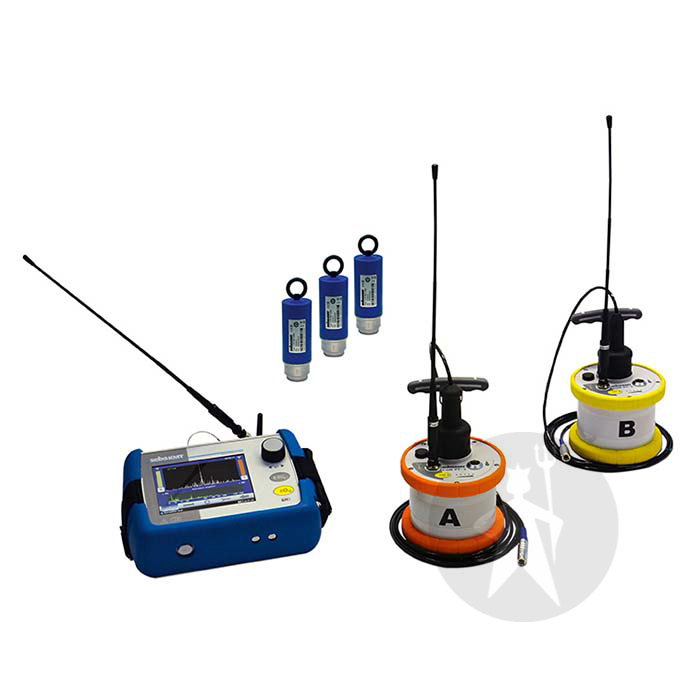

Базовая комплектация:
- Корреляционный течеискатель Correlux C-3
- Коррелятор
- Радиопередатчик
- Радиопередатчик
- Активный датчик-микрофон
- Стереонаушники
- Кейс для транспортировки
- Зарядное устройство
- Автомобильное зарядное устройство 3,5m
- Соединительный кабель (USB)
- Программное обеспечение
- Руководство пользователя на русском языке
Дополнительная комплектация:
- Датчик-микрофон высокой температуры -130°C для применения на сетях теплоснабжения
- Гидрофон для применения на п/э трубопроводах
- Приемник GPS
- Кабель-удлинитель для микрофонов 2,5 м
