Когда речь идет о телеинспекционном оборудовании для диагностики трубопроводов, колодцев и подземных коммуникаций, качество и надежность — главные приоритеты. Именно поэтому СЕБА ИНЖИНИРИНГ организовал выездную проверку качества крупной партии продукции Trio-Vision (Китай) — прямо на заводе-изготовителе.
Цель визита — не просто осмотр, а полноценная техническая приемка роботизированных систем, проталкиваемых камер и беспроводных камер для осмотра колодцев перед отгрузкой в Россию.
Что такое проверка качества на заводе?
Выездная проверка — это комплекс мероприятий по оценке соответствия оборудования технической документации, стандартам завода-изготовителя и требованиям к эксплуатации в реальных условиях. Мы не полагаемся на сертификаты «вслепую» — мы лично присутствуем на всех этапах тестирования.
В рамках проверки партии, отгружаемой в Москву, были выполнены следующие виды работ:
- Выходной контроль каждой единицы оборудования
- Функциональное тестирование роботов и камер
- Измерения параметров (качество видео, освещенность, точность локации)
- Герметичные испытания (IP68, погружение в воду)
- Проверка работы встроенных зондов на всех частотах
- Тест счетчика метража и дальности модуля Wi-Fi
- Оценка работы ПО (Android, Windows) на русском языке
Какое оборудование проверялось?
На заводе Trio-Vision были протестированы:
|
Тип оборудования |
Модели |
|

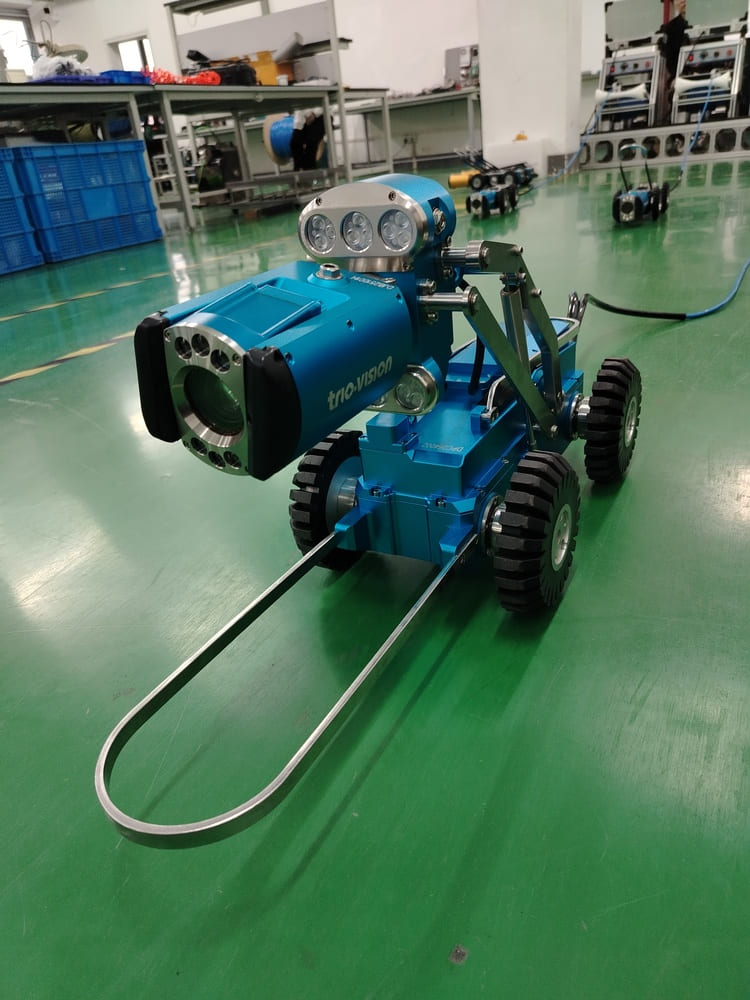

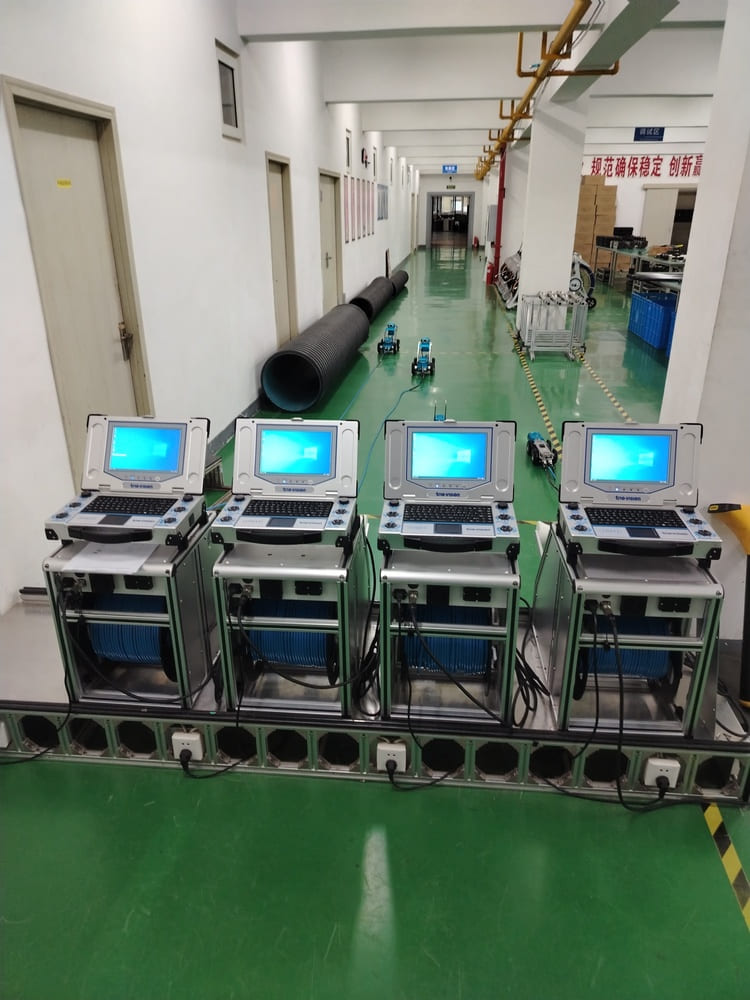

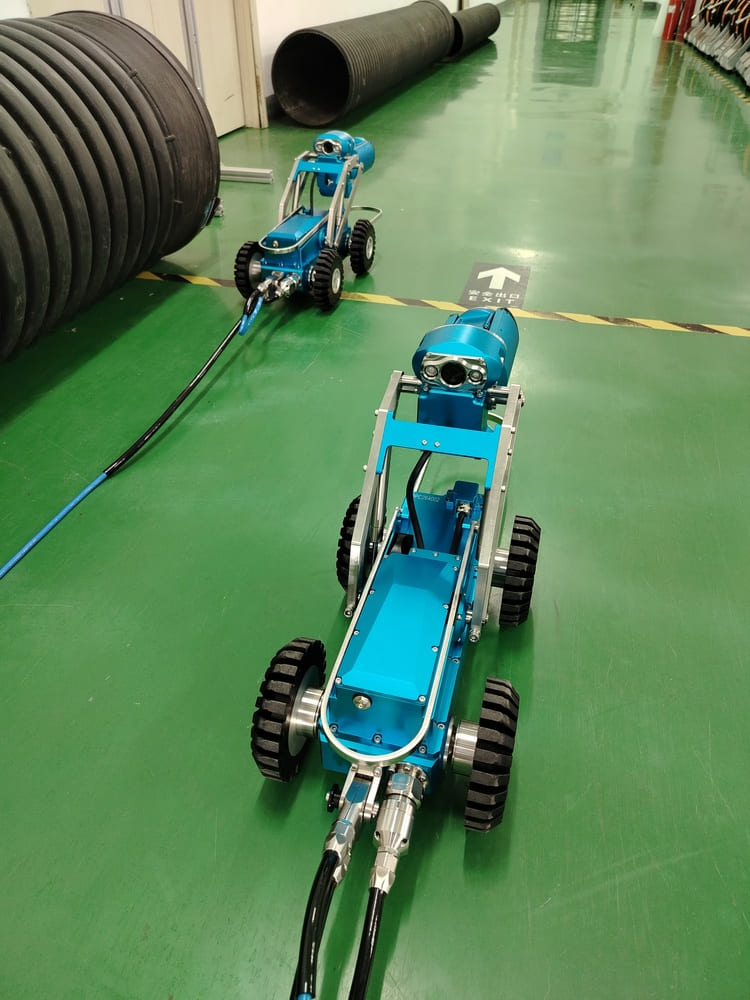

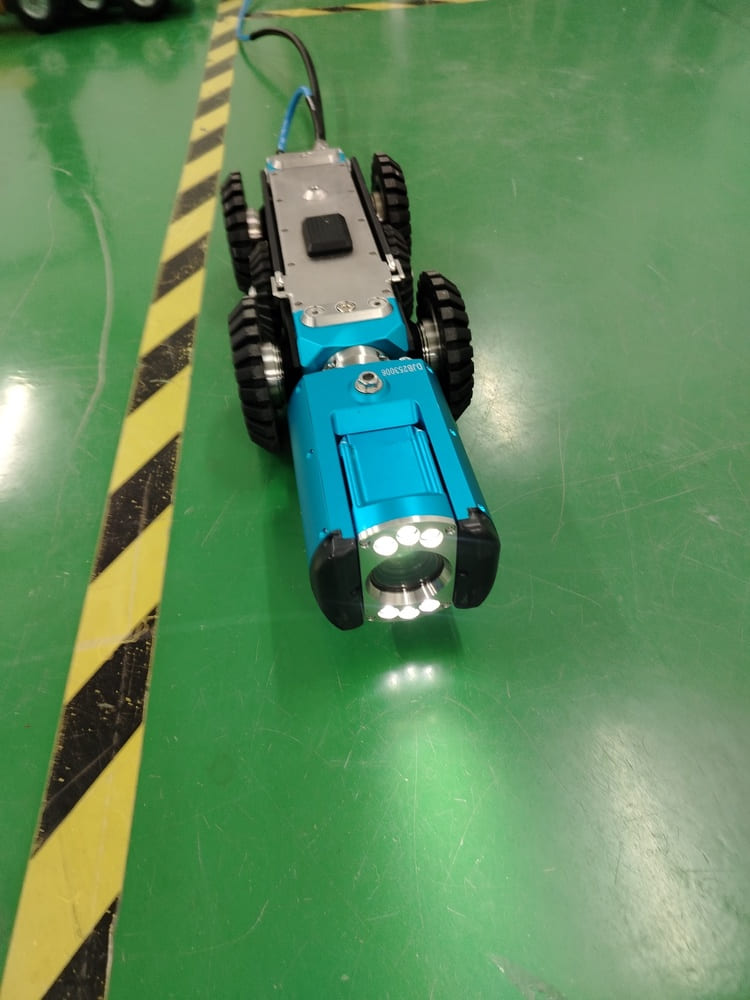

Роботизированные системы телеинспекции (роботы для труб) |
TVS-2000 HD (большой и маленький передвижные модули) |
|

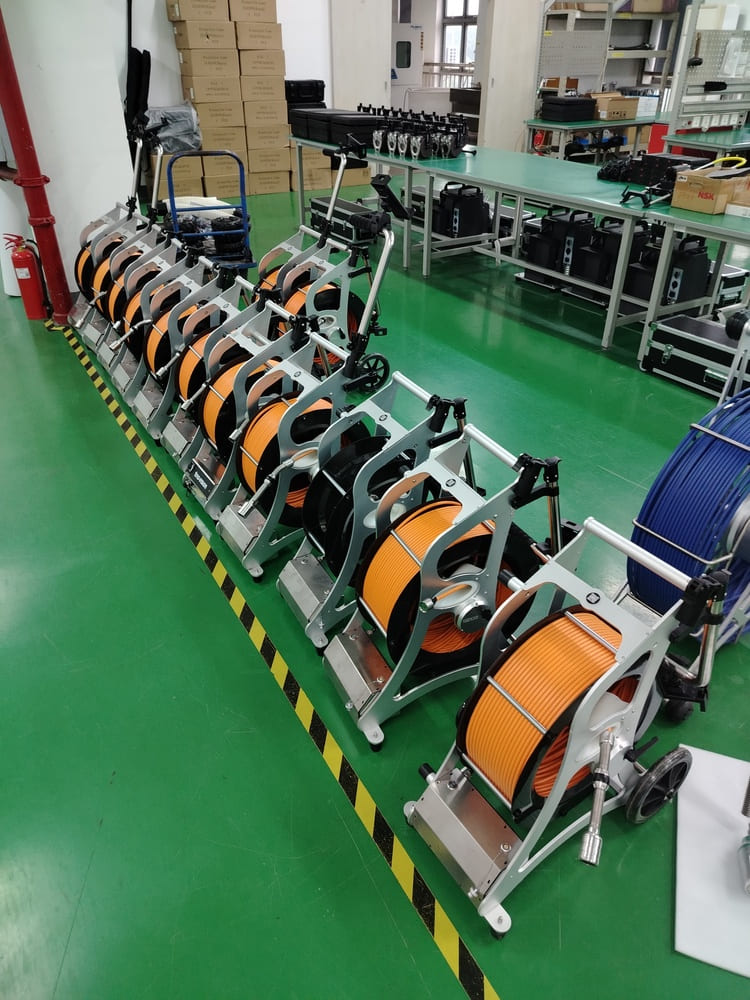

Проталкиваемые видеосистемы (пуш-камеры) |
TVS-50, TVS-120 |
|

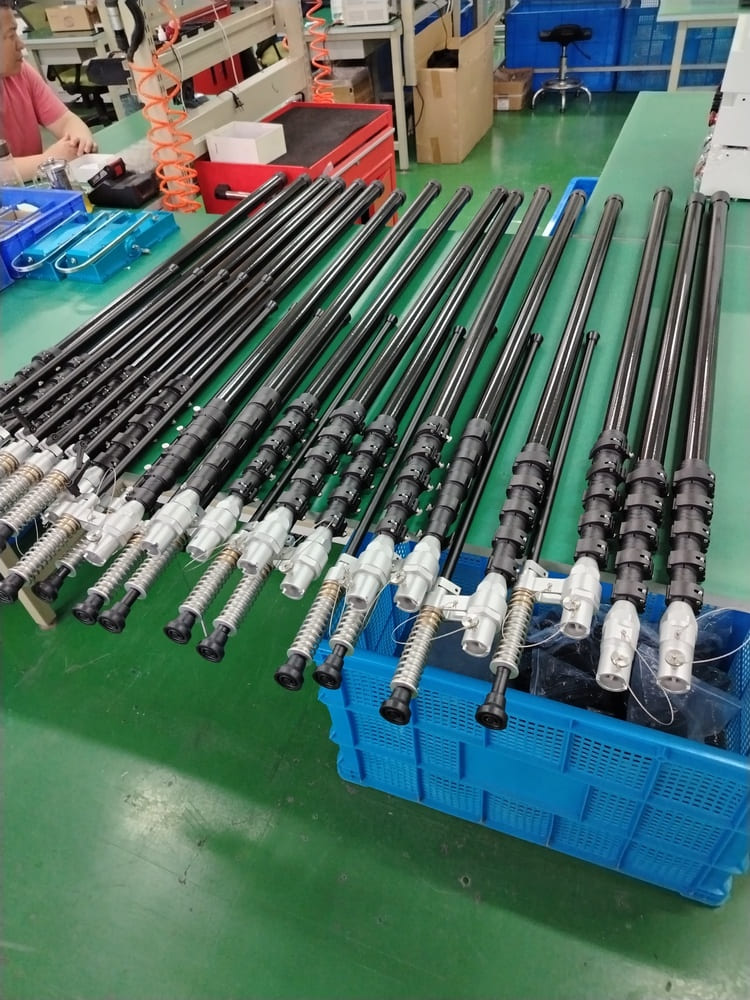

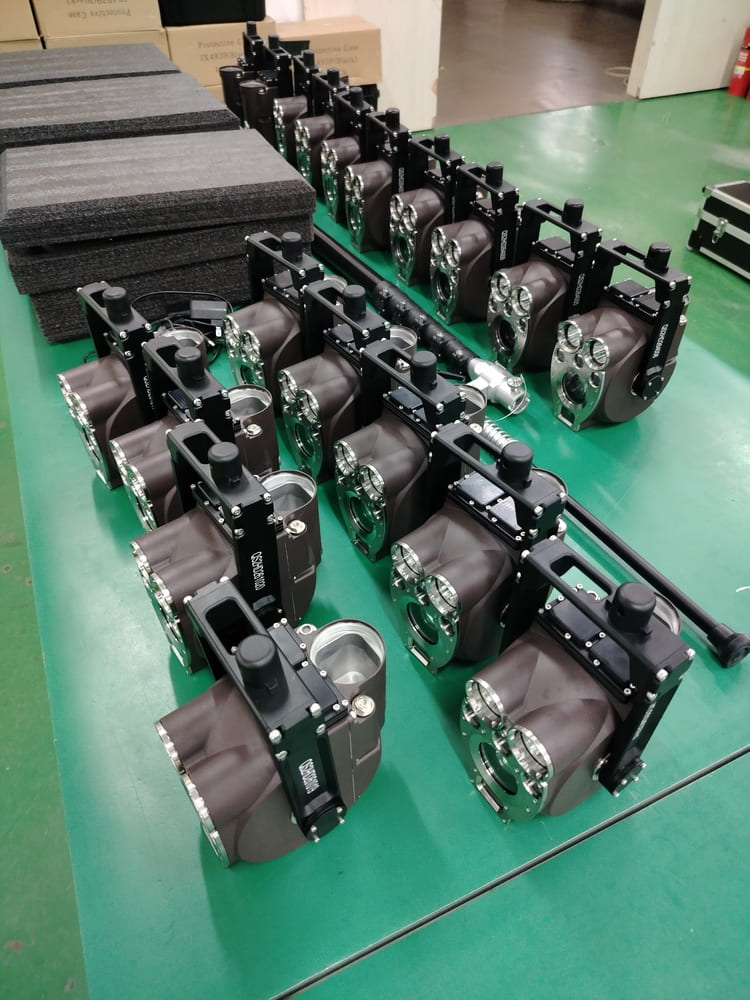

Беспроводные камеры для колодцев |
Pole Camera QPAD-HD II, QPAD-HD II Plus |
Всего проверено несколько десятков единиц техники — большие и маленькие роботы, проталкиваемые системы и камеры для осмотра колодцев.
Как мы оценивали качество: виды тестов
1. Механические испытания
- Проверка корпусов (материалы: латунь, нержавеющая сталь, алюминий, ударопрочный пластик);
- Тест колесных систем (диаметры от 80 до 210 мм);
- Контроль герметичности резьбовых соединений и разъемов.
2. Электрические и электронные тесты
- Проверка мощности двигателей;
- Работоспособность Li-Ion аккумуляторов (емкость, время автономной работы).
3. Оптические испытания
- Разрешение камер (1920×1080, 2 Мп);
- Оптический зум 10:1 и 24:1 / 30:1, цифровой зум 12:1;
- Углы обзора и вращения (панорамирование 360°, наклон до 270°);
- Регулировка освещения (дальний/ближний свет, количество светодиодов от 6 до 18).
4. Испытания на герметичность
- Все камеры и роботы имеют защиту IP68;
- Проверено погружение на глубину до 10 метров (давление до 10 бар);
- Герметичность кабельных вводов и разъемов.
5. Работа встроенных зондов
Проверены частоты:
- 512 Гц;
- 640 Гц;
- 8 кГц;
- 33 кГц.
Зонды позволяют обнаруживать находящееся в подземной коммуникации оборудование (робот или головку проталкиваемой камеры) на поверхности земли.
6. Программное обеспечение
Протестировано ПО PipeVideo (для роботов) и специализированное ПО для планшетов / ноутбуков:
- Русифицированное меню;
- Запись и просмотр видео (MP4) и фото (JPEG);
- Наложение текста, даты, GPS-координат;
- Отображение глубины, тока, угла наклона, уровня заряда;
- Создание отчетов с привязкой к GPS;
- Выгрузка данных на внешний носитель.
7. Дополнительные технологические решения
В рамках проверки мы также ознакомились с новыми разработками завода. Например, завод готовит к выпуску новый пульт управления для роботов и обновленные модели роботов с расширенными возможностями.
Результаты выездной проверки
Вся проверенная продукция полностью соответствует заявленным техническим характеристикам. Качество подтверждено протоколами заводских испытаний. Дефектов, несоответствий или скрытых недостатков не выявлено.
Особо отмечено:
- Высокое качество сборки — корпуса из ударостойких материалов;
- Глубина обнаружения зондов от 5 метров;
- Стабильная работа при температурах от -20°C до +60°C;
- Долговременная автономная работа (до 12 часов у камер).
Завод Trio-Vision: готовность к нестандартным заказам
Важное преимущество работы — возможность изготовления оборудования по индивидуальному техническому заданию.
Пример из нашей практики:
По нашему заказу завод изготовил нестандартную камеру для осмотра колодцев с изогнутым держателем. Это позволило:
- увеличить угол обзора камеры до 180* по вертикали (осмотр сводов колодцев);
- проводить инспекцию в труднодоступных зонах.
Если вам требуется:
- нестандартная длина кабеля или штанги;
- особые частоты зонда;
- специфическое крепление или форма корпуса.
— рассматриваем индивидуальные заявки и оперативно предлагаем решения.
На основе успешно проверенной партии мы принимаем заказы на поставку:
|
Категория |
Модели |
|
Роботизированные системы телеинспекции |
TVS-2000 HD |
|
Проталкиваемые камеры |
TVS-50, TVS-120 |
|
Беспроводные камеры для колодцев |
Pole Camera QPAD-HD II / II Plus |
Оборудование предназначено для:
- диагностики подземных коммуникаций;
- видеоконтроля состояния трубопроводов;
- инспекции колодцев, дренажных систем, коллекторов;
- поиска и локации скрытых коммуникаций.
Как заказать?
По итогам выездной проверки мы подтверждаем:
✅ полное соответствие заявленным характеристикам;
✅ гарантия 12–24 месяца (в зависимости от модели);

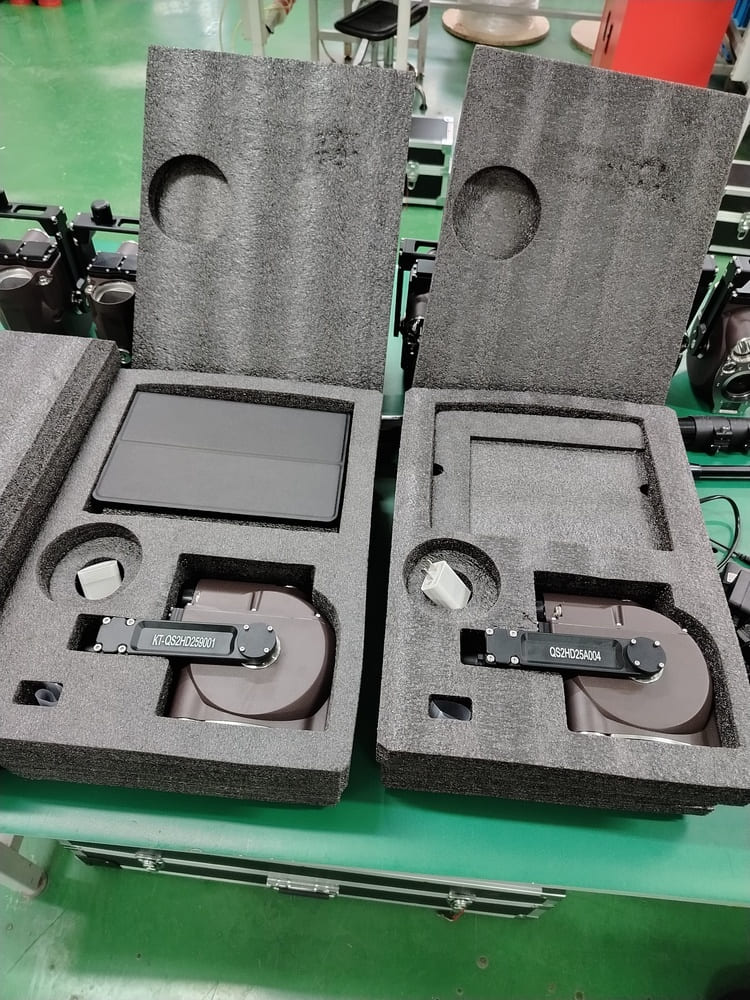

✅ поставка в ударопрочных кейсах;
✅ документация на русском языке;
✅ обучение работе с оборудованием.
Направляйте заявки и технические задания. Мы поможем подобрать оптимальную конфигурацию робота, проталкиваемой камеры или пул-камеры под ваши задачи.

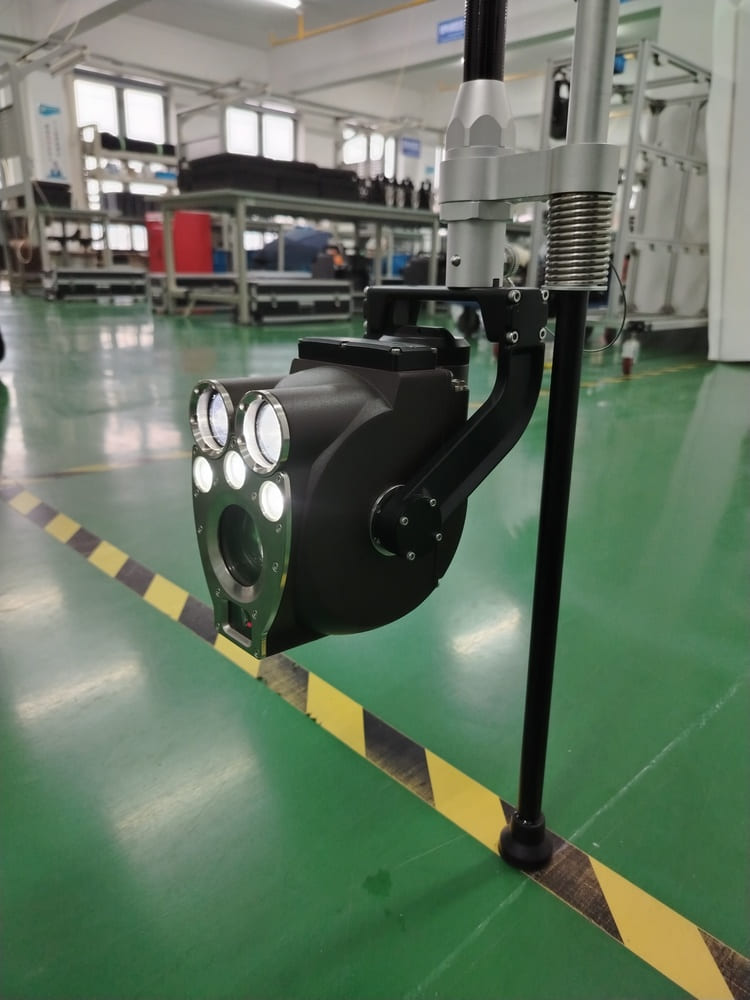

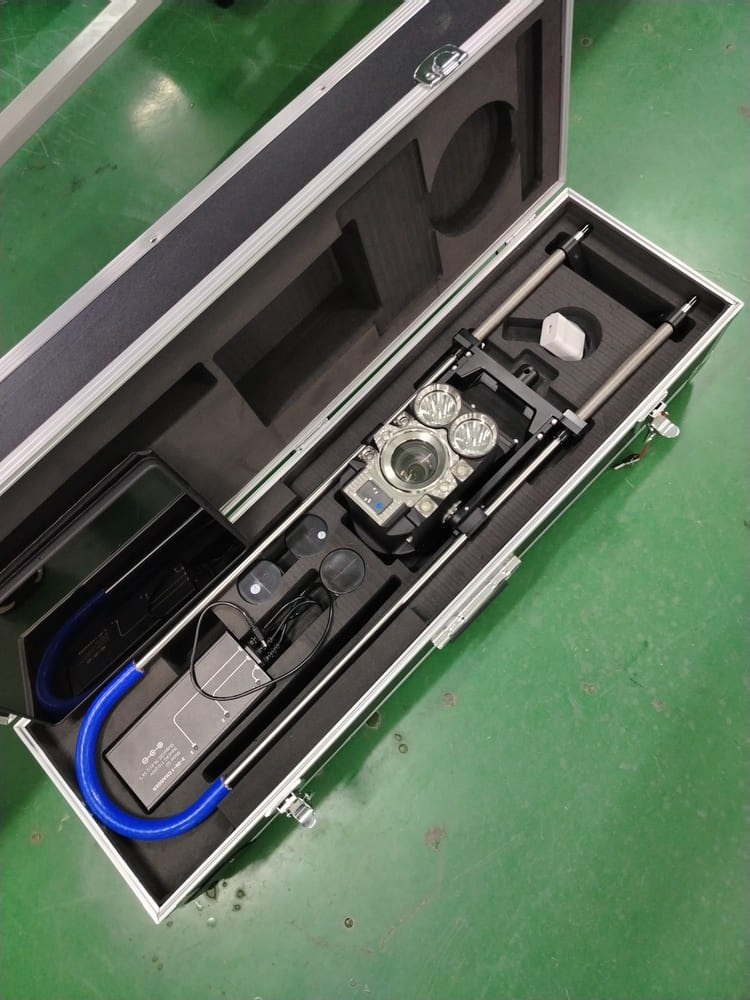

Беспроводная камера с электроприводом и штангой Pole Camera QPAD-HD II
