В рамках производственной необходимости обеспечения промышленной безопасности и сохранности магистральных нефтепроводов специалисты ООО «СЕБА ИНЖИНИРИНГ» совместно с представителями инженерного блока ПАО «НК «Роснефть» провели серию сравнительных испытаний трассопоискового и дефектоскопического оборудования. Мероприятие состоялось на одном из действующих нефтяных месторождений и было посвящено оценке точности выявления мест повреждения изоляции (с упором на поиск несанкционированных врезок) с использованием А-рамок.
Основной целью тестов было определение эффективности работы приемников и генераторов на предельных дистанциях, а также проверка совместимости оборудования различных брендов при работе на высокоомных грунтах и протяженных стальных трубопроводах.
Объект и методология исследований
Испытания проводились на участке магистрального нефтепровода, характеризующегося значительной протяженностью. Данный тип объектов предъявляет повышенные требования к мощности генераторов и чувствительности приемников.
Перед оборудованием была поставлена задача поиска дефектов изоляции методом ACVG - «Методом разности потенциалов переменного тока» с использованием А-рамок. Этот метод является «золотым стандартом» для точного определения мест повреждения покрытия, которые потенциально могут являться точками несанкционированного доступа (врезок).
Испытуемое оборудование
В работе были задействованы следующие высокотехнологичные комплекты:
- Дефектоскоп-трассоискатель VIVAX-METROTECH vLoc3-DM в комплекте с мощным генератором 150 Вт. Данная система специально разработана для локазизации дефектов трубопроводов (Pipeline Defect Mapper). Особенность vLoc3-DM — наличие всенаправленных 3D-антенн, позволяющих визуализировать искажения сигнала в реальном времени, что критически важно при работе на трубопроводах с высоким уровнем электромагнитных помех.

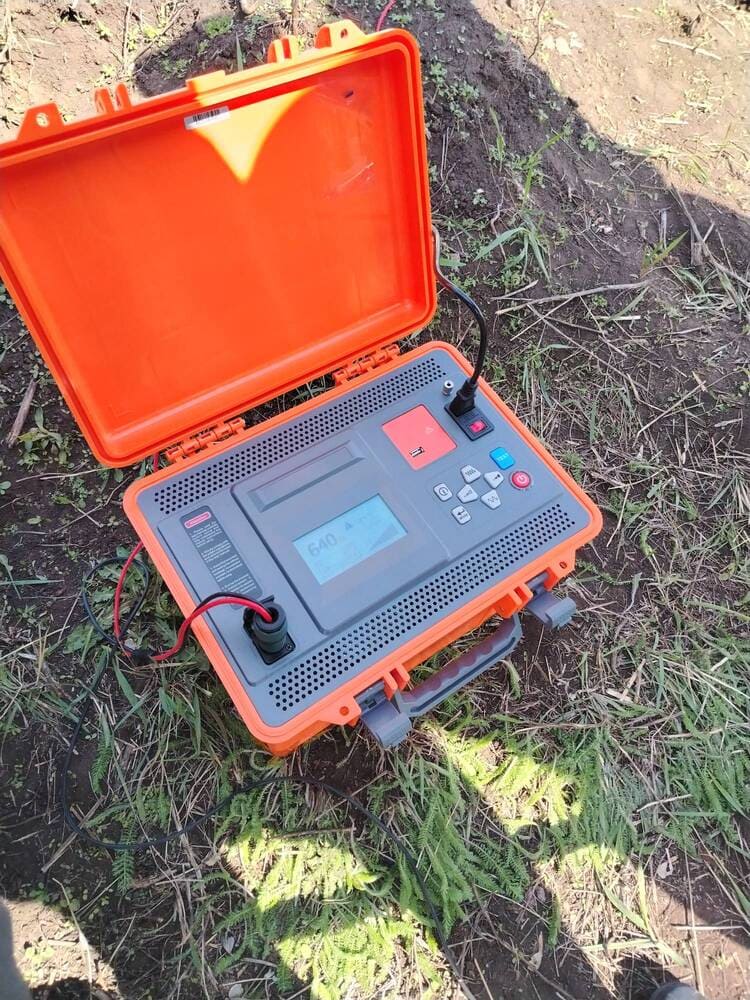

- Трассопоисковой комплект ТПК СЕБА Т03 с генератором мощностью 80 Вт.

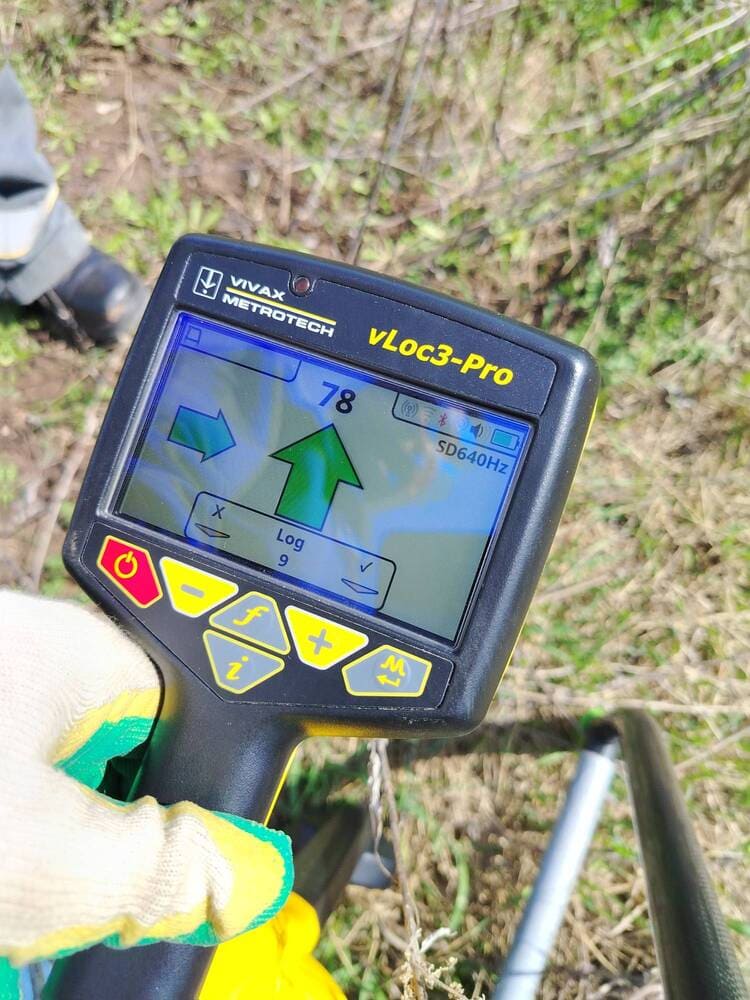

- Приемник VIVAX-METROTECH vLoc3-Pro (тестировался в кросс-коллаборации с генератором СЕБА).
Результаты испытаний на частоте 640 Гц
1. Автономная работа vLoc3-DM и А-рамки
Специалисты работали в реальных условиях проведения технического диагностирования подземных стальных трубопроводов: генератор 150 Вт подключался к трубопроводу на значительном удалении от предполагаемых точек дефектов. Использование частоты 640 Гц в режиме A-рамки позволило добиться устойчивого прохождения сигнала на дальние расстояния и локализовать места повреждения изоляции.
В ходе обхода трассы прибором vLoc3-DM были выявлены все технические дефекты изоляции. Прибор продемонстрировал высокую помехозащищенность и точно определил местоположения повреждений изоляции с помощью А-рамки и привязкой к системе GPS/ГЛОНАСС.
2. Кросс-коллаборация: VIVAX-METROTECH vLoc3-Pro + Генератор СЕБА 80 Вт

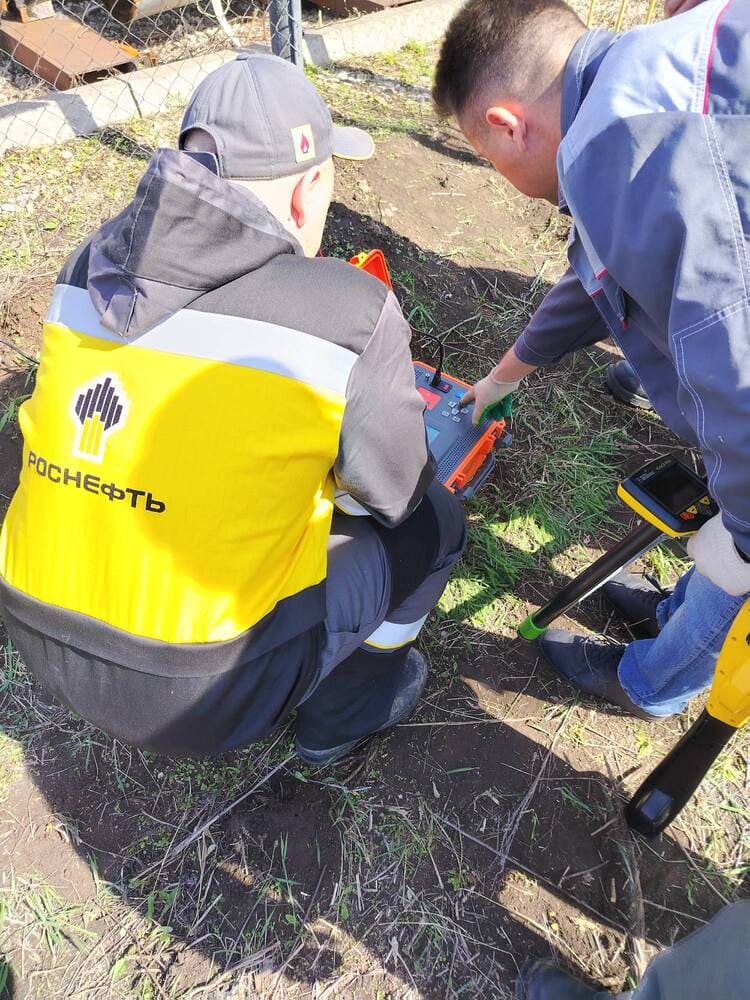

Отдельным этапом программы стало тестирование совместимости оборудования. К генератору отечественного производства ТПК СЕБА Т03 (80 Вт) был подключен приемник VIVAX-METROTECH vLoc3-Pro.
Испытание подтвердило полную аппаратную совместимость устройств. Связка работала корректно, без потери синхронизации и ложных срабатываний. Это доказывает, что мощный генератор СЕБА может успешно применяться в качестве источника сигнала для высокочувствительных приемников VIVAX, что расширяет возможности производственных подразделений «Роснефти» по комплектации оборудования без привязки к одному бренду.

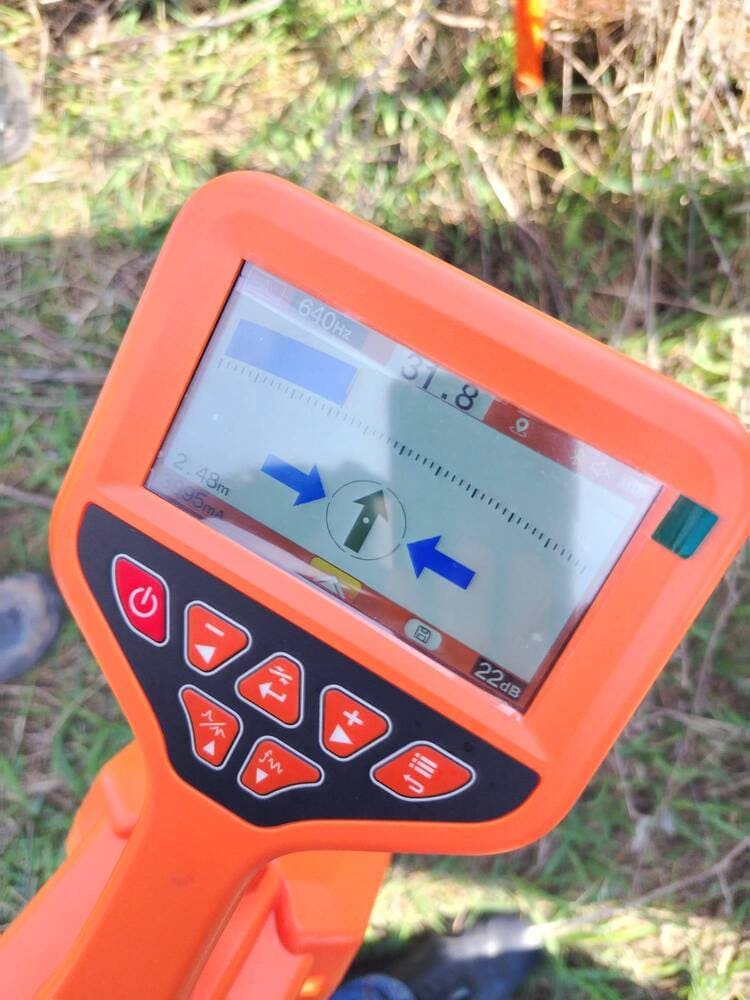

3. Сравнительная оценка отечественного комплекта ТПК СЕБА Т03

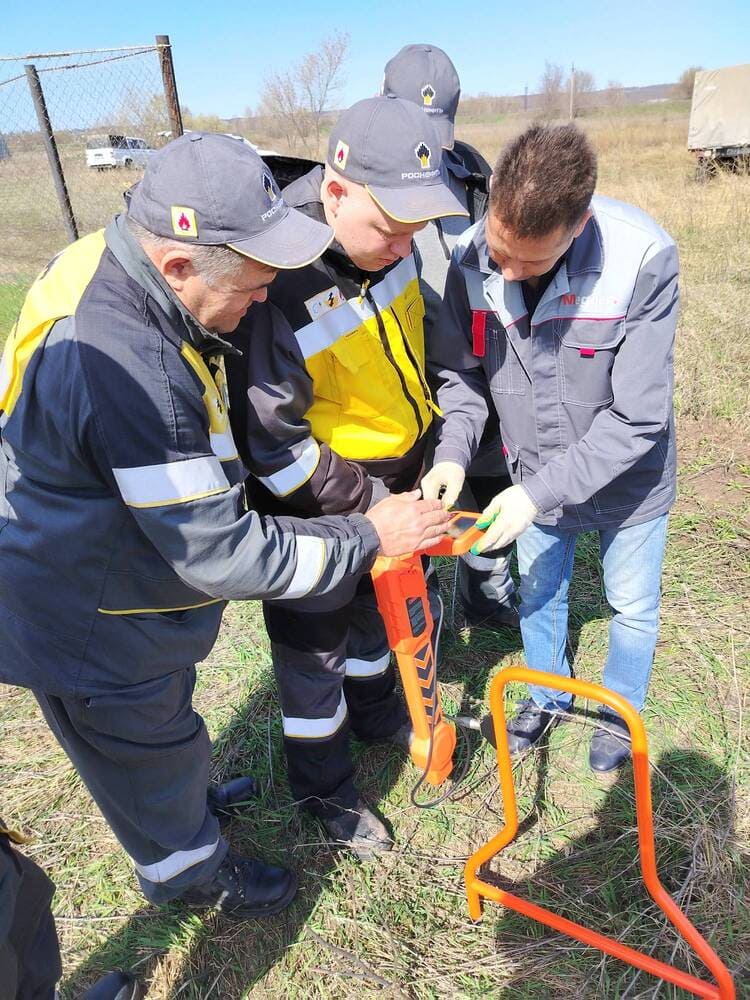

Параллельно с тестированием связок с участием оборудования VIVAX-METROTECH, специалистами была проведена проверка трассопоискового комплекта ТПК СЕБА Т03 в комплектации с генератором мощностью 80 Вт. Данный комплект, работая на той же частоте 640 Гц с использованием А-рамки, в полном объеме выполнил поставленную задачу по выявлению всех повреждений изоляции. По итогам измерений разности потенциалов методом ACVG установлено, что по ключевым параметрам — дальности действия при работе на магистральном нефтепроводе, точности локации дефекта и помехозащищенности — ТПК СЕБА Т03 демонстрирует характеристики, полностью сопоставимые с функциональными возможностями продукции VIVAX METROTECH. Это подтверждает, что отечественное оборудование способно эффективно решать задачи высокоточного поиска дефектов изоляции нефтепроводов, не уступая ведущим зарубежным аналогам, что особенно актуально в рамках политики импортозамещения.
Заключение и оценки специалистов
Специалисты «Роснефти», принимавшие участие в полевых испытаниях, высоко оценили эффективность представленных решений. Успешное обнаружение всех повреждений изоляции на большом удалении от точки подключения генератора подтвердило соответствие оборудования заявленным требованиям и надежности.
Особый интерес со стороны технических служб вызвала функция реального времени «WB» на приемнике vLoc3-DM, позволяющая оператору точно вернуться к точке дефекта после предварительного измерения, а также возможность сохранения данных для последующего анализа.
Итог
Итог: Коллаборация оборудования СЕБА ИНЖИНИРИНГ и VIVAX-METROTECH показала не только высокую точность локации дефектов, но и полную техническую совместимость, отечественного комплекта ТПК СЕБА Т03 с зарубежными трассоискателями серии vLoc3. Полученные результаты позволяют рекомендовать данные системы к совместному и раздельному применению на газо-нефтепроводах России.
