В современной геофизике и инженерной практике одной из наиболее сложных задач является обнаружение подземных коммуникаций при отсутствии прямого доступа к ним. Ситуации, когда трубопровод или кабель не имеют выходов на поверхность, являются бесхозными («потерянными») либо находятся в зоне, где невозможно организовать гальваническое подключение генератора, требуют применения бесконтактных методов зондирования. Наиболее эффективным подходом здесь выступает индуктивный метод электромагнитной локации, основанный на фундаментальных законах физики и реализованный в современном оборудовании, таком как Трассопоисковый комплекс СЕБА производства Российской компании СЕБА ИНЖИНИРИНГ.
Физические основы метода индукции
Индукция — это явление возникновения электродвижущей силы (ЭДС) в замкнутом проводящем контуре при изменении магнитного потока, пронизывающего этот контур. В прикладной трассопоисковой геофизике этот принцип трансформируется в следующую технологическую схему.
Генератор переменного тока создает вокруг себя первичное переменное магнитное поле. Когда оператор переводит генератор в режим индукции, он не имеет гальванической связи с коммуникацией, а работает исключительно за счет излучения электромагнитной волны встроенной антенной. Если в зоне действия этого поля оказывается металлическая коммуникация (трубопровод, кабель с металлической оболочкой или токопроводящей жилой), то под воздействием переменного магнитного поля в теле коммуникации начинают наводиться вихревые токи (токи Фуко).
Важной технической особенностью является выбор частотного диапазона. Для эффективного наведения сигнала необходимы повышенные частоты — как правило, выше 8 кГц. Это связано с тем, что плотность наведенных токов прямо пропорциональна частоте электромагнитного поля, что повышает интенсивность вторичного излучения от слабопроводящих или глубоко залегающих объектов.
Методика полевых работ с трассопоисковым комплексом СЕБА

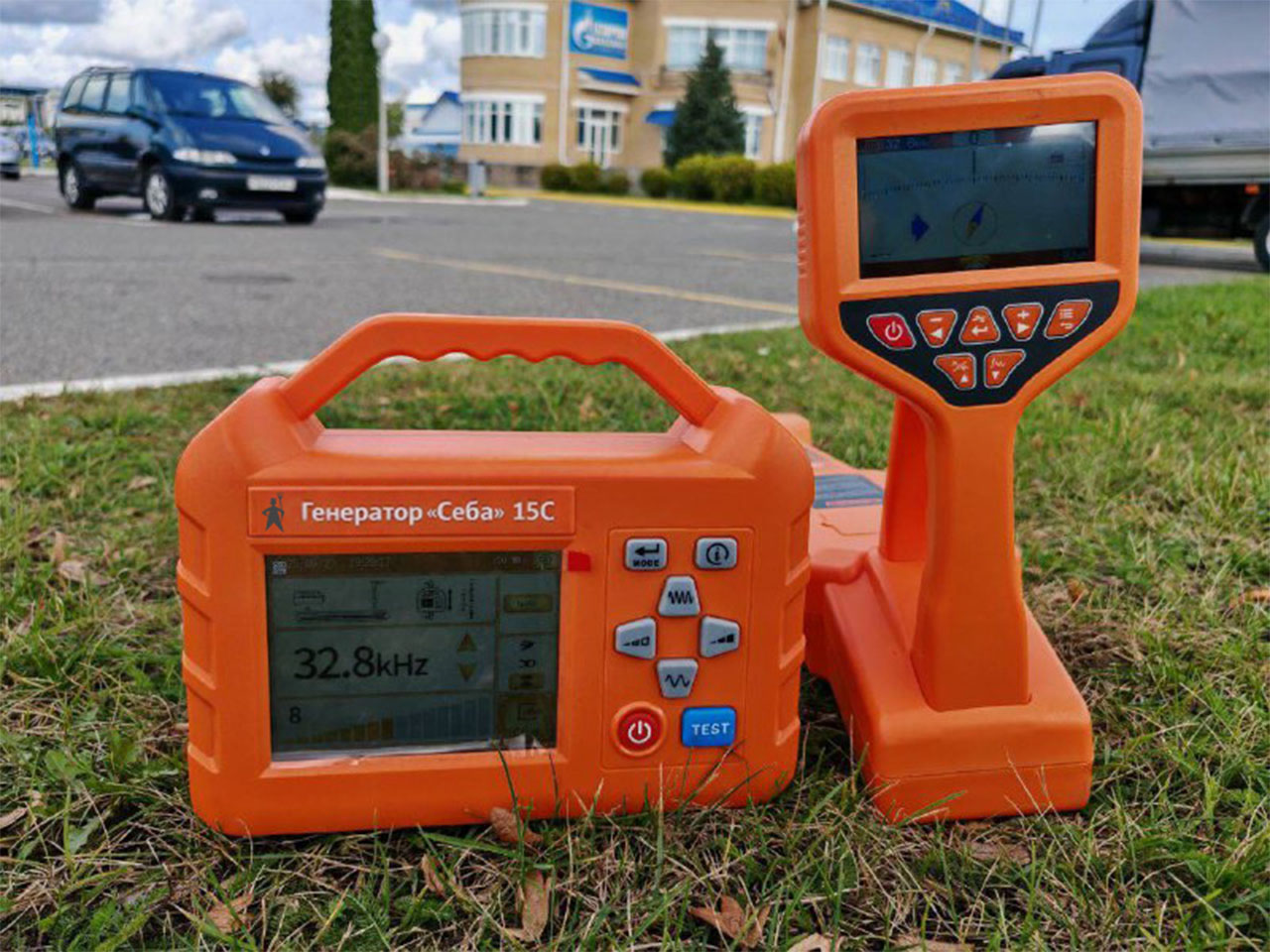

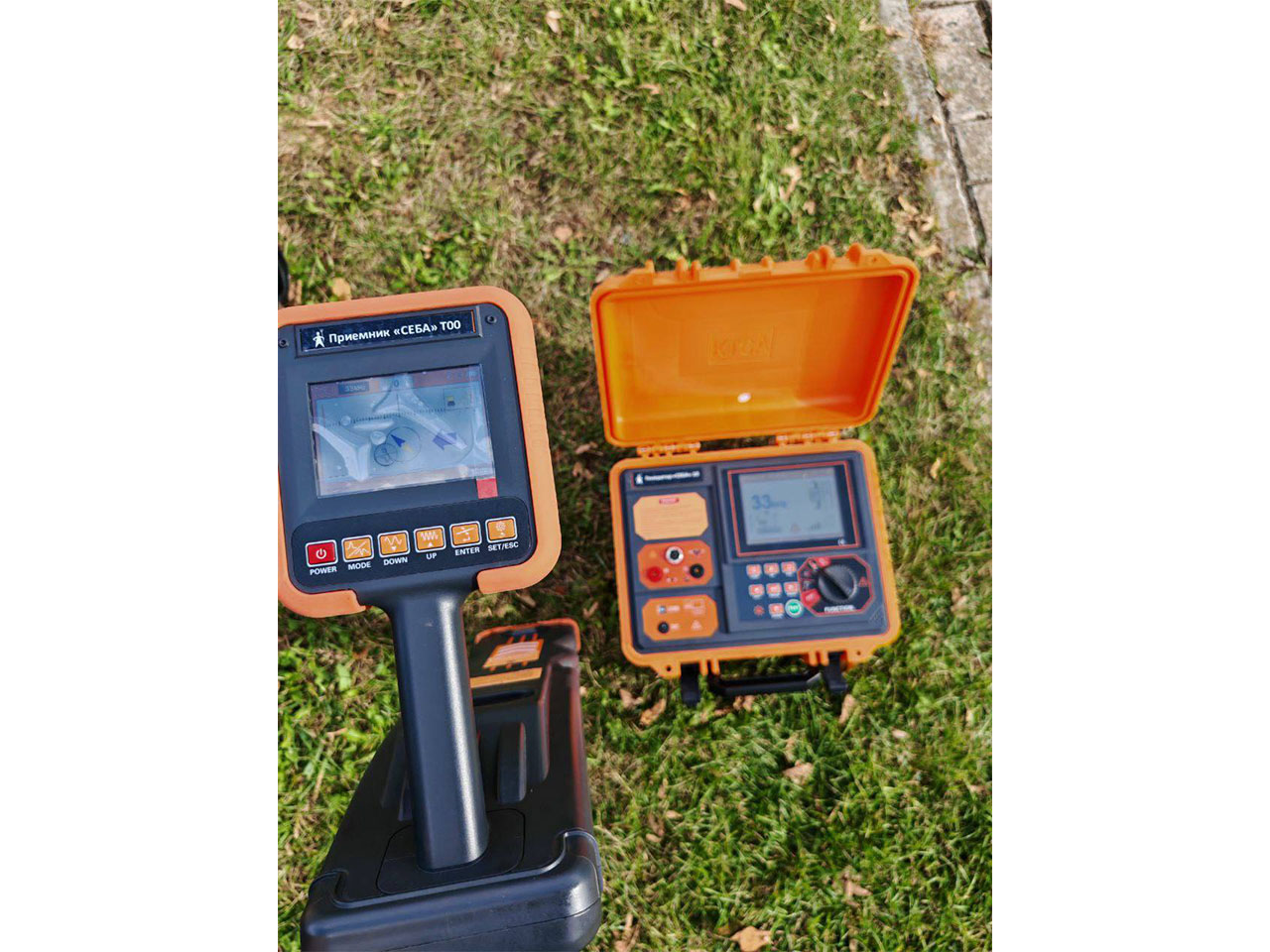

Трассопоисковый комплекс СЕБА (включающий 10, 15 либо 80-ваттный генератор и высокочувствительный приемник Т00/T03) имеет все возможности для реализации индуктивного метода на профессиональном уровне.
Процесс поиска строится на методике билатерального профилирования. Два оператора, один из которых несет генератор, а второй — приемник, проходят по исследуемой территории параллельными курсами. Важно соблюдать дистанцию не менее 20 метров между операторами: это позволяет исключить перегрузку приемника и прямого воздействия сигнала от генератора к приемнику.
Когда оператор с генератором ТПК СЕБА пересекает зону залегания скрытой коммуникации, генератор наводит электромагнитное поле на трубопровод или кабель. В этот момент приемник Т00/T03, настроенный на ту же частоту, что и генератор, фиксирует резкий рост уровня сигнала. Перемещая приемник перпендикулярно предполагаемой трассе, оператор добивается максимальных показаний, что соответствует проекции оси сети на поверхность грунта.
Повышение достоверности результатов
Однократный поиск не гарантирует обнаружения всех сетей, особенно если они имеют разную ориентацию в пространстве. Для построения полной картины подземного пространства и исключения пропуска разнонаправленных коммуникаций выполняется повторная локация территории. Операторы проходят участок повторно, но уже под углом 90 градусов к первоначальному направлению движения. Это позволяет выявить сети, которые на первом проходе могли быть ориентированы параллельно направлению движения.
Практическая значимость
Индуктивный метод поиска является незаменимым инструментом в условиях отсутствия каких либо данных о месторасположении подземных коммуникаций. Он позволяет:
1. Обнаруживать «потерянные» коммуникации, не имеющие выходов на поверхность.
2. Обследовать территории, где невозможно прямое подключение к сети.
3. Проводить исследования перед началом строительных или земляных работ для исключения рисков повреждения существующих сетей.
Благодаря сочетанию мощного генератора (10, 15 либо 80 Вт) и возможности работы на высоких частотах, Трассопоисковой комплекс СЕБА обеспечивает надежную локацию подземных объектов, оставаясь при этом простым и удобным в эксплуатации инструментом для полевых работ.
