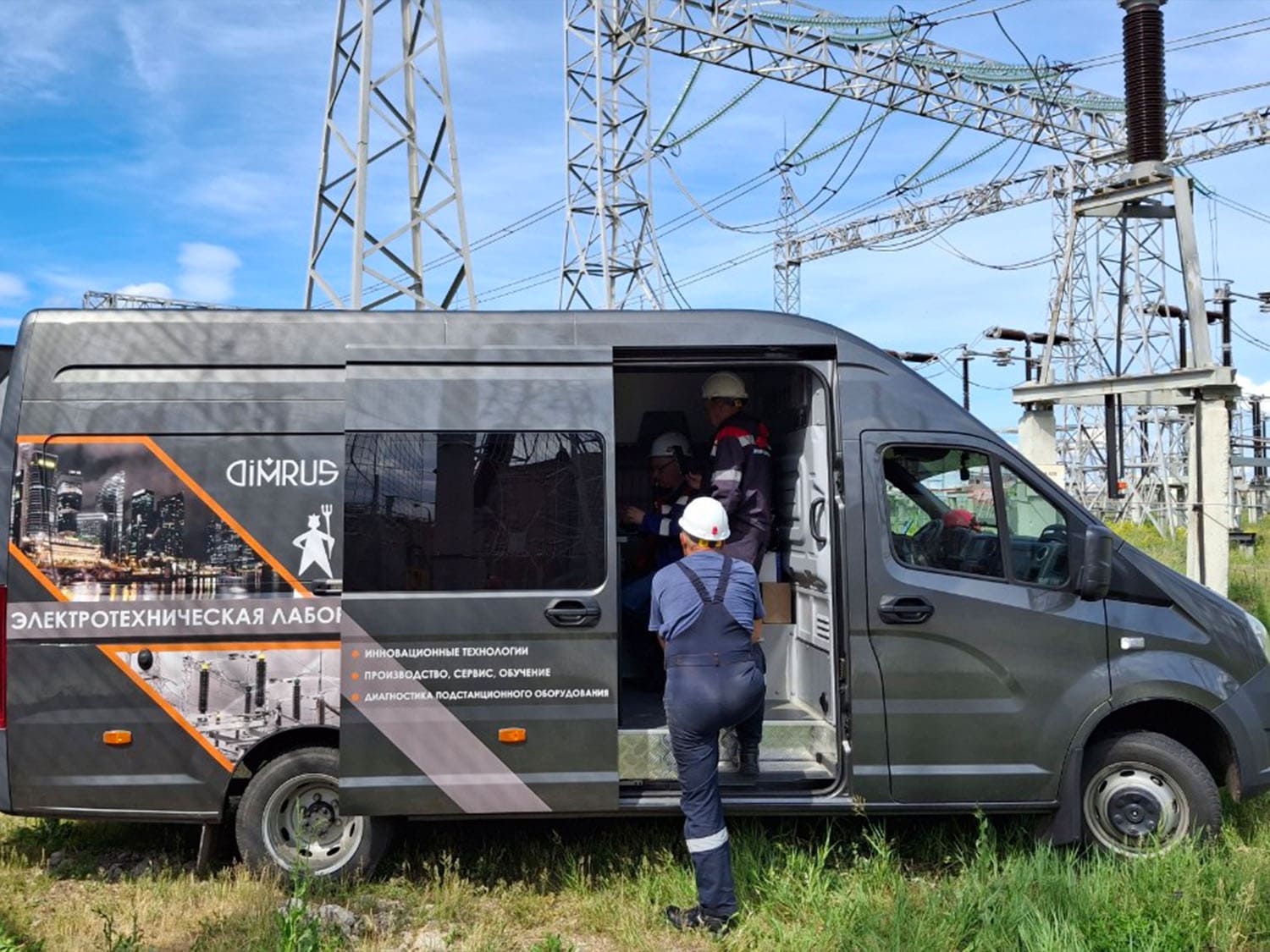

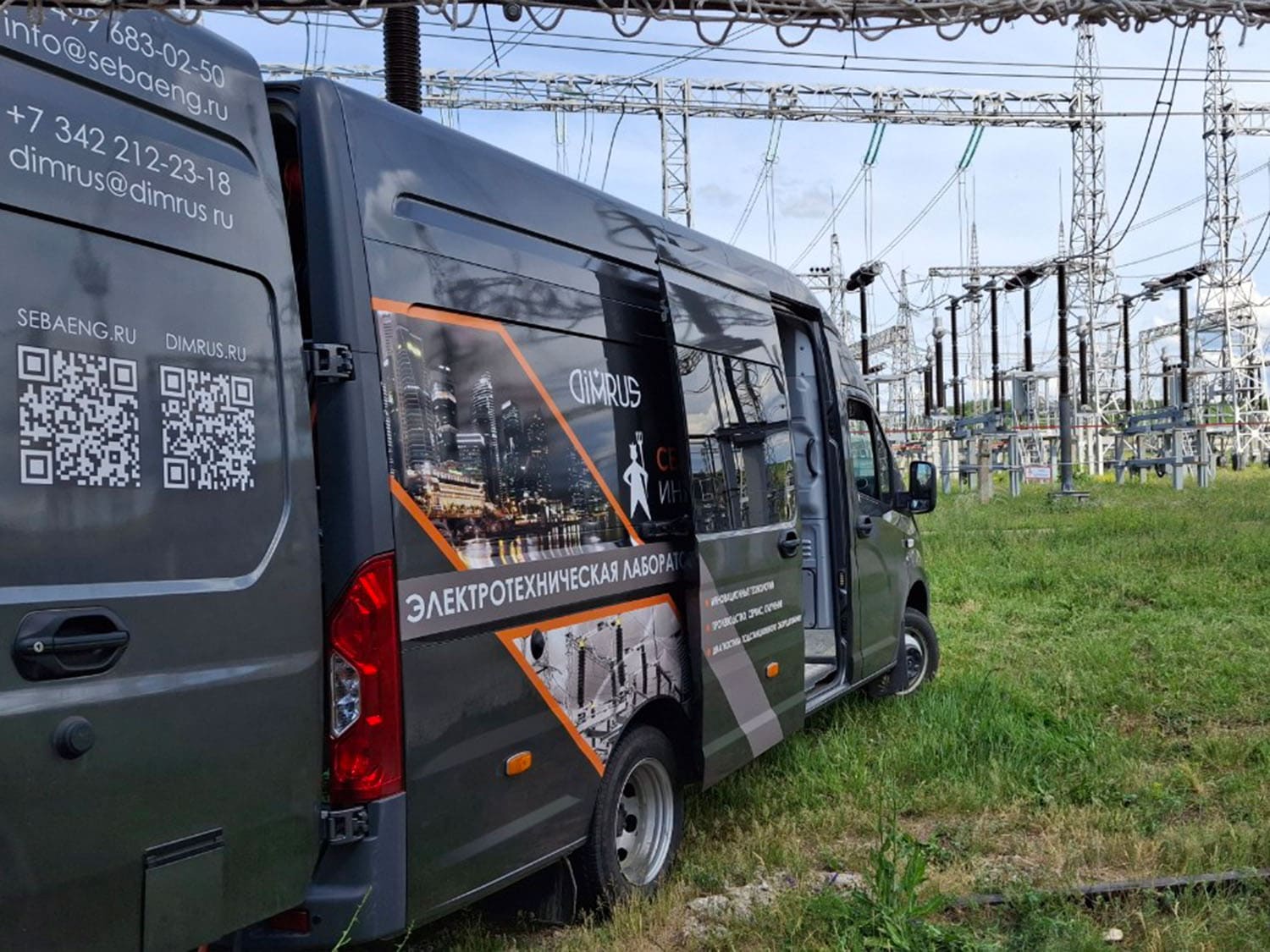

Передвижная лаборатория «ДЕЛЬТА» подтвердила высокую точность в ходе испытаний на подстанции ООО «БСК»

Испытания и измерения включали в себя три ключевых этапа.

1. Проверка работы лаборатории в условиях сильных электромагнитных полей на ПС 500 кВ

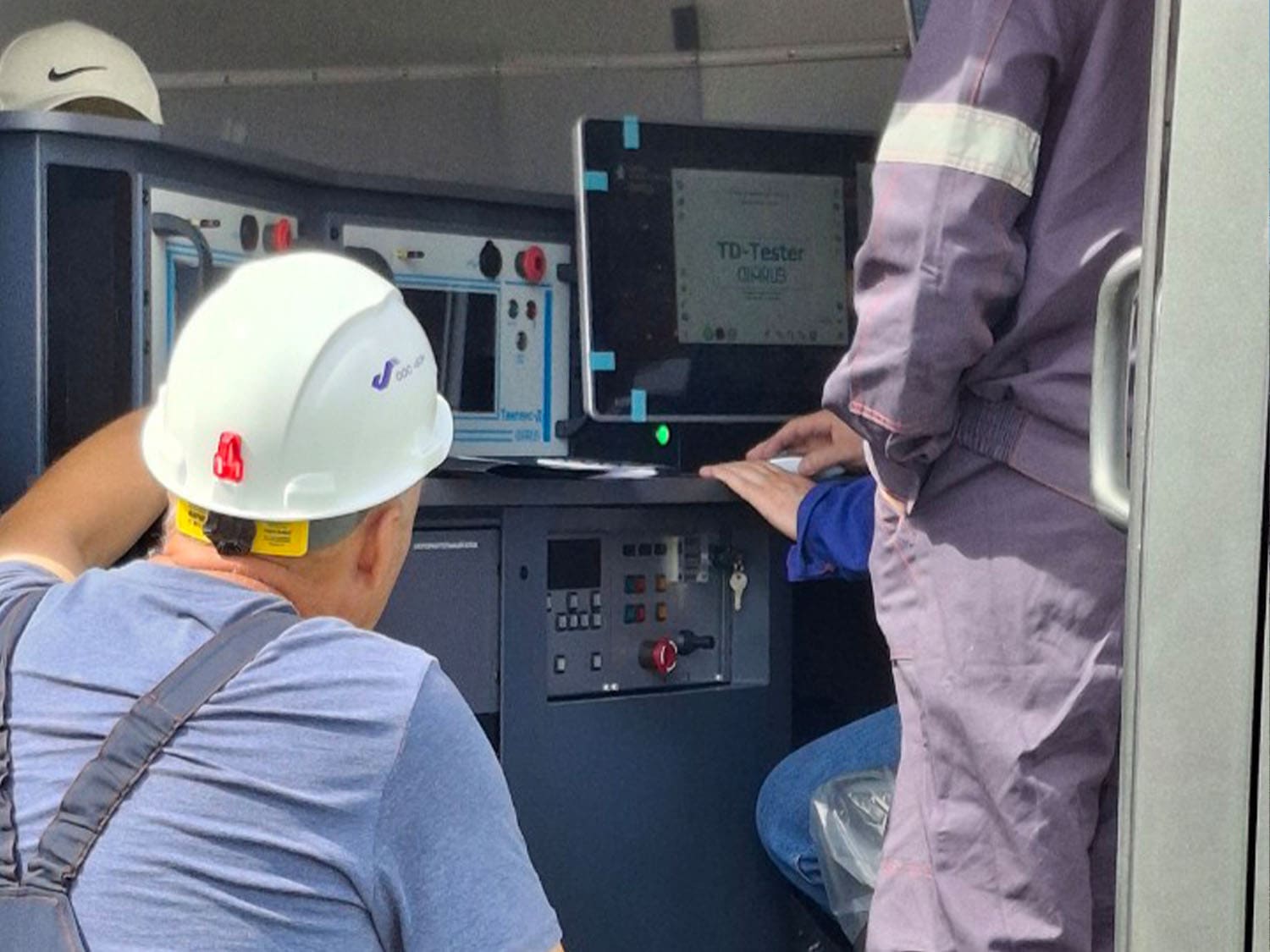

Специалисты проверили помехозащищенность оборудования при измерении тангенса угла диэлектрических потерь основной изоляции высоковольтного ввода ГМТА 110 кВ, находящегося в резерве. Для чистоты эксперимента ввод переместили на участок подстанции с максимальным уровнем электромагнитных помех.

Ход и результаты измерений:

• Технология: благодаря встроенному источнику напряжения 12 кВ замеры выполнялись на частотах, близких к промышленной, в двух диапазонах: 47,5–52,5 Гц и 45–55 Гц.
• Защита от помех: применяемая в лаборатории «ДЕЛЬТА» система фильтрации доказала свою эффективность, полностью отстроившись от сетевых наводок частотой 50 Гц.
• Итог: результаты измерений емкости и тангенса угла диэлектрических потерь в обоих частотных диапазонах полностью совпали. Это подтверждает высокую точность работы комплекса в экстремальных условиях.

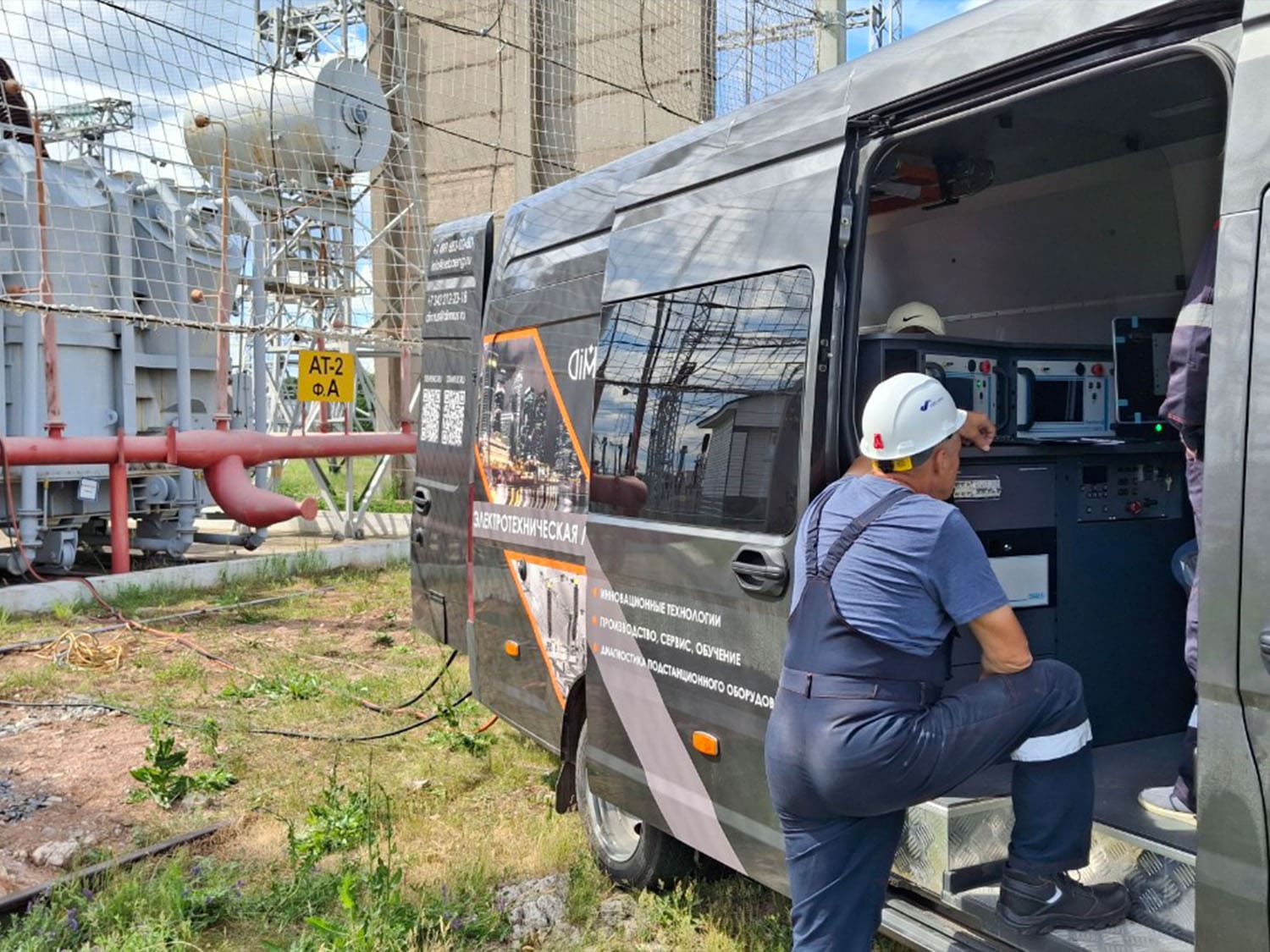

2. Электромагнитные испытания автотрансформатора АТ-2

Все процедуры выполнялись в строгом соответствии с ГОСТ 3484.1.

• Измерение тока и потерь холостого хода: замеры проводились на пониженном напряжении по методике ОРГРЭС. Пересчет мощности потерь к напряжению заводских испытаний показал хорошую сходимость полученных результатов с паспортными данными.
• Измерение коэффициента трансформации: диагностика выполнялась при напряжении 70 В. Измерено фазное значение коэффициента трансформации СН-НН. Результаты полностью соответствуют паспортным значениям.
• Измерение напряжения короткого замыкания: замеры выполнялись на обмотках СН-НН в 7-м положении РПН. Полученные значения \(Z_{k}\) и \(U_{k}\) соответствуют ранним показателям, а отклонения \(U_k\%\) и \(Z_k\%\) не превышают допустимых норм.
• Сопротивление обмоток постоянному току: проверка проводилась на обмотке НН при измерительном токе 10 А. Значение сопротивления, приведенное к температуре заводских испытаний, соответствует паспортным данным.
• Динамическое сканирование РПН (DRM): тест выполнялся на обмотке СН при переключении РПН из положения 7 в положение 8 при токе 3,8 А. Получен четкий график изменения переходного сопротивления в момент переключения. Дефектов не обнаружено.
• Размагничивание системы: процедура проводилась на обмотке СН. При первом цикле начальное значение намагниченности снизилось со 100% до 3,125%. После повторного цикла остаточная намагниченность упала с 0,2% до 0,006%

3. Испытание повышенным напряжением промышленной частоты 100 кВ

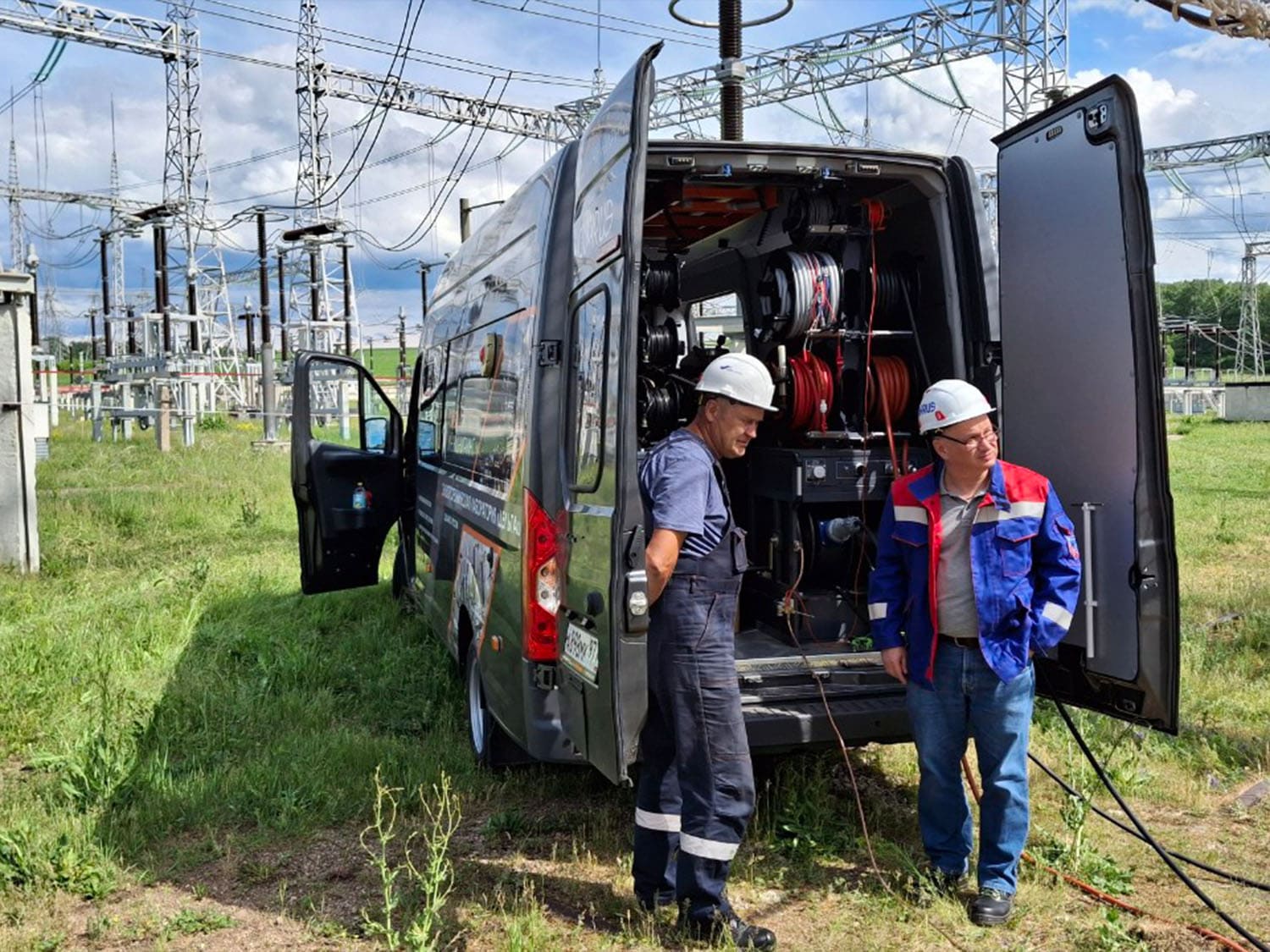

Испытания проводились с использованием специализированной установки, входящей в комплекс оборудования передвижной электротехнической лаборатории.

Результат: Испытания успешно завершены. В ходе работ строго соблюдался регламент безопасности: подача высокого напряжения сопровождалась всеми необходимыми световыми и звуковыми предупреждающими сигналами.

Заключение

Используемая мобильная лаборатория «ДЕЛЬТА» укомплектована на современном научно-техническом уровне. Техническое оснащение комплекса обеспечивает высокую точность и скорость диагностики при безусловном приоритете безопасности персонала во время проведения измерений.
