Teleflex VX
Рефлектометр для систем поиска мест повреждений
Как и все рефлектометры серии Teleflex новый Teleflex VX специально создан для быстрого поиска повреждений силовых кабелей. Концепция управления easyGO упрощена до самых важных шагов и большей частью управление проходит в автоматическом режиме.
- Автоматическая индикация конца кабеля и места дефекта
- Технология ARMslide
- ProRange для оптимального отображения удаленных деталей
- Автоматическое сохранение в памяти всех результатов измерения
- Поддержка всех существующих методов предварительной локализации
Как и все рефлектометры серии Teleflex новый Teleflex VX специально создан для быстрого поиска повреждений силовых кабелей. Концепция управления easyGO упрощена до самых важных шагов и большей частью управление проходит в автоматическом режиме.
Новое техническое решение со значительно улучшенными параметрами, как, например, частота развёртки, ширина и амплитуда импульса обеспечивает больший диапазон измерений и максимальное разрешение.
Технология триггер ΔU всегда обеспечивает наиболее подходящий момент срабатывания триггера. Функция ARMslide с 15 изображениями при подаче одного ARM- импульса позволяет выбирать наилучшее изображение, что оказывает значительную помощь при измерениях на длинных и влажных кабелях.
Функция ProRange позволяет выбрать подходящее усиление в зависимости от расстояния и, благодаря этому, отображает сигналы, полученные на длинных расстояниях, с такой же амплитудой, что и вблизи.
USB-интерфейс позволяет передавать данные при помощи USB-флешки в формате PDF, в виде набора данных для банка данных программного обеспечения Winkis или непосредственно на принтер.
Связь с системой может осуществляться также посредством Ethernet, что позволяет дистанционно управлять прибором, например, в офшорной зоне.
Teleflex VX поддерживает следующие методы
- Трехфазное измерение рефлектометром (TDR)
- Оптимизированная поддержка всех методов стабилизации электрической дуги триггером ΔU
- Все методы развязки по току ICE
- IFL – локализация заплывающих повреждений
- Decay – метод блуждающей волны
- Прожиг электрической дугой
- Интегрированное измерение изоляции ISO и ёмкости
Teleflex VX может встраиваться во все измерительные системы с соответствующей 19“ рамой для приборов, а также поставляется как отдельный переносной прибор.
Более старое поколение ЭТЛ может быть дооснащаться данным рефлектометром.
Базирующаяся на Linux операционная система отличается максимальной стабильностью.
Функции
- Очень простое управление посредством вращающейся ручки
- Трехфазный рефлектометр, одновременное представление до 6 рефлектограмм
- Автоматическое распознавание повреждения и конца кабеля
- Большой, очень яркий 15” дисплей
- Высокое разрешение благодаря высокой частоте выборки 400 МГц
- Внутренняя компенсация для хорошего отображения в ближней зоне
- Память 2 ГБ, автоматическое сохранение всех результатов измерения
- USB интерфейс для передачи данных и печати
- Отчет об испытаниях в формате PDF
- Наличие многих языков пользователя
|
Диапазон измерений |
20 м … 1280 км при v/2 = 80 м/мкс |
|
Ширина импульса |
20 нс … 10 мкс |
|
Амплитуда импульса |
30 … 160 В |
|
Разрешение |
0,1м @ v/2 80 м/мкс, 1 см @ v/2 < 40 м/ мкс, 20 - 50 м диапазон |
|
Частота выборки |
до 400 МГц (реальное значение) |
|
Усиление |
- 37 … +37 дБ |
|
Затухание |
0 … +22 дБ для ProRange (0 … 100 %) |
|
Настройка скорости распространения импульса |
V/2 10 … 149,9 м/мкс, фут/мкс или nvp |
|
Динамический диапазон |
> 80 дБ |
|
Полное выходное сопротивление |
50 Ом |
|
Согласование |
8 Ом ... 2 КОм, настраиваемое |
|
ARM-триггер |
Автоматическое согласование при помощи ΔU триггер |
|
ARMslide |
15 измерений за один ARM-импульс |
|
Мертвая зона |
отсутствует |
|
Диэлектрическая прочность |
> 400 В |
|
Режимы работы |
- Симметричная/ асимметричная рефлектометрия - Разностное измерение/сравнение - Все методы стабилизации электрической дуги - Методы развязки по току ICE - Метод блуждающей волны DECAY - Локализация заплывающих повреждений Прожиг электрической дугой |
|
Индикация |
15“ цветной дисплей TFT SXGA, CCFL, 300 cd/м2 |
|
Запоминающее устройство |
по 2 ГБ программа, данные, восстановление |
|
Разъемы |
Ethernet, USB, измерительный вход |
|
Питание |
100 … 240 В, 50/60 Гц, 50 ВA |
|
Габариты (ШxВxГл) |
483 x 295 x 200 мм (19“, 6 Юнитов) |
|
Вес |
13 кг |
|
Рабочая температура |
-10 °C ... +50 °C |
|
Температура хранения |
-20 °C ... +60 °C |
|

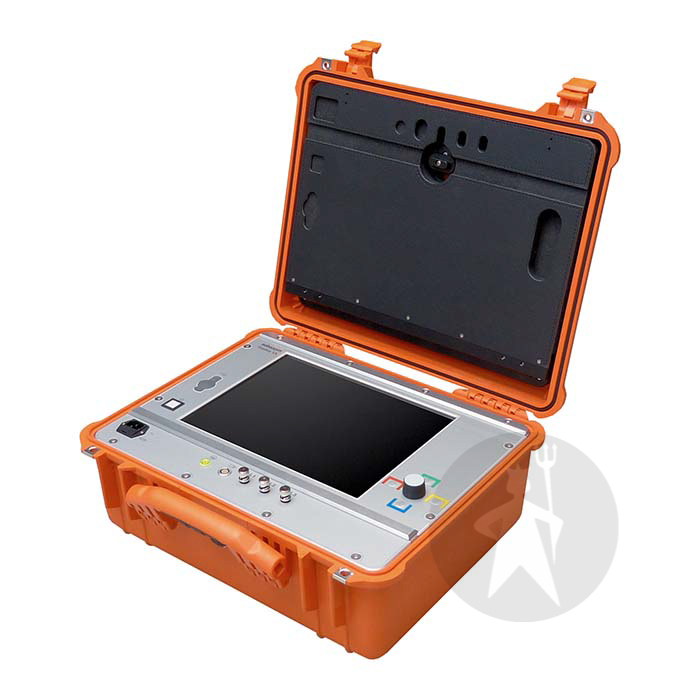

Teleflex VX-P – переносной вариант |
|
|
Измерение изоляции |
1 Ом ... 2 ГОм, макс. 500 В |
|
Измерение ёмкости |
0,1 ... 19,9 мкФ |
|
Разъемы |
3-ph. Lemosa, 3 x BNC, USB |
|
Класс защиты |
IP54 открытый / IP 65 закрытый |
|
Габариты (ШxВxГл) |
525 x 445 x 220 мм |
|
Вес |
20 кг |
Опции:
- Измерение воздушных линий электропередач
- LDE 800 для очень протяженных кабельных линий
- Отдельная панель контроля с вращающейся ручкой
