MFM 10
Система поиска повреждений оболочки методом биполярного падения напряжения
Испытание, предварительная и точная локализация повреждений оболочки. Просто, точно и быстро.
- Испытательное напряжение до ±10 kV DC Биполярное измерение
- Ток длительной нагрузки до 750 мА
- Всего один вв - соединительный кабель
- Управление посредством датчика и сенсорного экрана
- Автоматическое измерение и протоколирование
Интуитивное управление с помощью меню позволяет пользователям MFM 10 в автоматическом режиме очень просто испытывать оболочку кабеля, осуществлять предварительную и точную локализацию повреждений оболочки, измерять и обрабатывать данные.
Ввод данных осуществляется через испытанный принцип SebaKMT «Easy Go» сельсин-датчика и сенсорной панели. Мультисекционная функция позволяет ввод отдельных сегментов кабеля с разными параметрами.
Очень мощный 10 кВ источник с положительной и отрицательной полярностью позволяет проводить испытания вв-кабелей с толстой внешней оболочкой. Биполярная модификация позволяет устранять термоэлектрические и гальванические воздействия.
Благодаря току до 750 мА при трудных случаях повре- ждений оболочки можно осуществлять и «прожиг».
Встроенная функция протоколирования в сочетании с ПО Easyprot позволяет просто и надежно протоколировать результаты измерений.
Все преимущества c первого взгляда

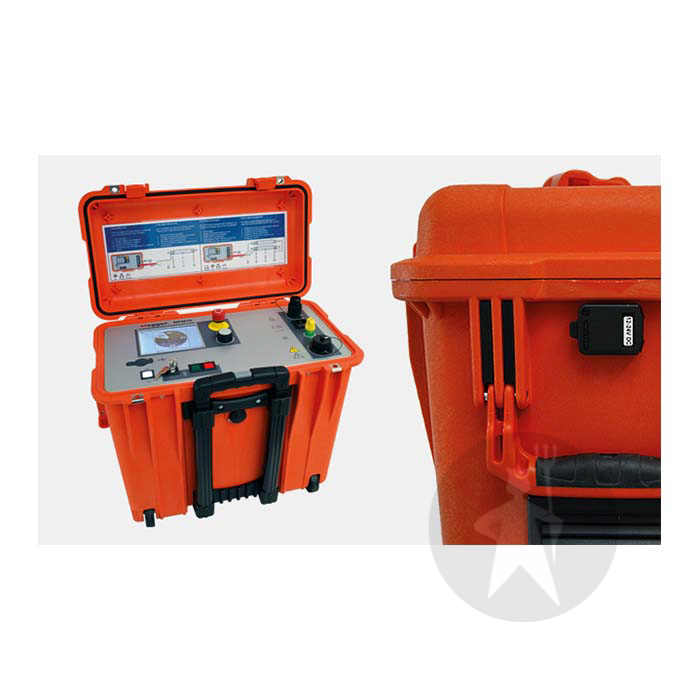

- Крепкий чемодан IP54 PELI – простота в обращении Мощный аккумулятор
- Предваритительная локализация методом падения напряжения
- Высокая точность благодаря биполярному измерению
- Измерение, независимое от сопротивления вспомогательных жил и кабеля
- Очень быстрое, автоматическое измерение Распознавание, сохранение и протоколирование быстрых процессов (импульсный контакт, пробои, высыхание)
- Протоколирование при помощи ПО Easyprot Прожиг
- Распознавание корректного соединения при испытании
- Рспознавание высокоомных повреждений в кабеле Встроенное разрядное устройство
|
Функции |
испытание, предварительная и точная локализация,прожиг, измерение сопротивления, ограничение тока/ напряжения, регистрация быстрых процессов |
|
Индикация |
5,7’’ 320 x 240; ЖКД, светодиодная подсветка фона |
|
Управление |
Сельсин-датчик /сенсорная панель |
|
Выходное напряжение |
0 … 10 кВ DC, биполярное |
|
Выходной ток |
750 мА@0,4 кВ, 60мA@5 кВ, 30 мА@10 кВ |
|
Точная локализация |
0 … 10 кВ DC тактовый импульс |
|
Погрешность |
± 0,1% |
|
Определяемые секции |
50 секций |
|
Протоколирование |
Easyprot через USB stick |
|
Питание |
88 … 264 В, 50 … 60 Гц, 800 ВА |
|
Батарея |
NIMH, 340 Втч, все режимы |
|
DC питание |
12 В … 24 В DC / для зарядки |
|
Макс. емкость |
10 µФ |
|
Условия работы |
-25 °C … +55 °C, 93% влажность |
|
Габариты |
500 x 457 x 305 мм |
|
IP класс |
IP 54, при закрытой крышке |
|
Масса |
20 кг |
Состав комплекта
- MFM 10
- Комплект соединительных кабелей USB Stick
- Сумка для принадлежностей Программное обеспечение Easyprot
Опции
- ESG 80 прибор для поиска замыканий на землю, приемник для точной локализации
