Система анализа характеристик выключателей TM1800
Цена по запросу
Производитель: Megger

TM1800

Система анализа характеристик выключателей

  • Система полностью автономна, что уменьшает количество приспособлений и ящиков, которые нужно брать с собой для проведения испытаний в полевых условиях.
  • Расширяемая модулями конструкция
  • Безопасное тестирование с технологией DualGround™ - оборудование заземлено с двух сторон
  • Может работать как с компьютером, так и без него
  • Прочная и удобная для использования в полевых условиях

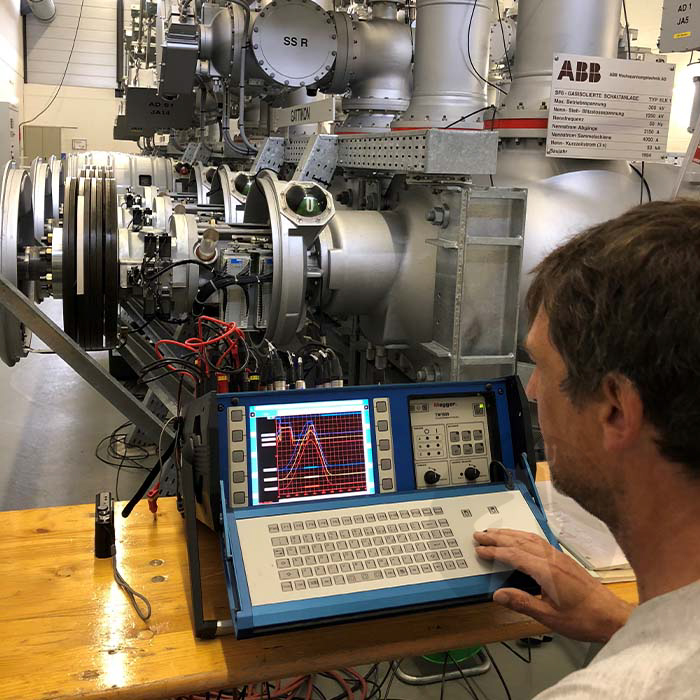

TM1800™ – недавно разработанная приборная платформа для обслуживания автоматических выключателей, базирующаяся на 20-ти летнем опыте эксплуатации более 4000 анализаторов характеристик выключателей. Модульность конструкции позволяет конфигурировать систему TM1800™ для выполнения измерений парамет-ров всех типов выключателей, известных в настоящее время на мировом рынке.

В этой очень надежной системе реализована новая мощная технология, которая упрощает тестирования вы- ключателей. Усовершенствованные измерительные модули обеспечивают существенную экономию времени, так как многи параметры могут быть измерены одновременно, исключая необходимость каждый раз выполнять новую настройку системы.

Запатентованная технология DualGround ™ тестирования с помощью нового модуля DCM делает тестирование безопасным и экономит время, благодаря тому, что выключатель может быть заземлен с двух сторон на протяжении всего испытания. Модуль DCM использует измерительную технологию динамического емкостного измерения.

Модуль Timing M/R использует запатентованную технологию активного подавления помех для получения правильных и точных значений срабатывания на выключателях с ПВР (Предвключенный резистор) на высоковольтных подстанциях.

Адаптивный, простой в использовании программный пакет поддерживает измерение времени, просто повернув ручку без необходимости предварительной настройки, чтобы вызывать расширенные функции помощи для подключения к тестовому объекту. Полная клавиатура qwerty и 8-и цветный экран на передней части прибора обеспечивают удобный пользовательский интерфейс. Рабочая последовательность Выберите-Подключите-Осмотрите обеспечивает быстрый результат в три этапа. Тестирование легче произвести и легче научиться выполнять.

Кроме того, система обеспечивает полную возможность подключения к локальной сети, принтерам и т.д.

Тестирование с DualGround

Реформирование энергетики привнесло дополнительные требования для предприятий, владельцев распредустройств и сервисных организаций.

Главной целью приватизации в электроэнергетике было увеличение акцента на эффективность эксплуатации, ремонта и уровня обслуживания. Интернационализация бизнеса приносит новые проблемы: значительные инвестиции глобальных корпораций принесут с собой резкое и новые требования здоровью, безопасности и соблюдения экологических норм. Опыт также показал, необходимость вывода оборудования из работы на более короткие периоды времени для тестирования, так как распределительные устройства становятся меньше доступны для вывода из эксплуатации.

Аспект безопасности

Сетевые операторы и сервисным компаниям необходимо поддерживать и развивать показатели безопасности в своей отрасли. Известные международные организации в том числе IEEE ® и IEC ®, агентства национальной безопасности и профсоюзы повышают требования к безопасности. Во время приватизации необходимые меры безопасности были уточнены и были ужесточены существующие правила. Поддержание хороших Показателей безопасности становится ключевым фактором в привлечении инвесторов и клиентов.

Во всех подстанций емкостную связь с живой высокого напряжения проводников вызвать вредные/летальный токов во всех параллельных проводников.

Заземление обеих сторон тест-объекта приведет индуцированной тока на землю и обеспечивают безопасную зону для тестирования персонала.

Область применения

Прибор предназначен для использования на высоковольтных подстанциях и промышленных предприятиях.

Категория установки

CAT I

Степень загрязнения

2

Температура

Рабочая

от-20 °C до +50 °C

Хранения и транспортировки

-40 ° C до +70 ° C (-40 ° F до +158 ° F)

Вибрация

IEC 60068-2 - 6

2 г на частотах 5 - 500 Гц

Удары (в нерабочем режиме)

IEC 60068-2-27

30 г, полусинусоидальном,

11 мс

Степень защиты SDRM201/202 (коробка) и подключенный Кабель SDRM связаны

IP 43

Влажность

5% - 95% относительной влажности, без конденсации

СЕ-маркировка

LVD

2006/95/EC

EMC

2004/108/EC

Общее

Размеры

160 х 240 х 90 мм

Масса

1,8 кг (4 фунта)

4,3 кг (9,5 фунта) вкл. токовые кабели

Всего вкл. транспорт кейс с принадлежностями

 11 кг (24 фунтов)

Кабель SDRM

0,2 м; 0,7 кг

SDRM202 – Клеммы



Клеммы токовых выходов 1 и 2*

Hазомкнутая цепь

2.5 V DC (max)

Ток короткого замыкания (макс.)

Мгновенный

500 A DC

Через 2 секунды

150 A ±10%

Минимальный ток с кабелями

Мгновенный

200 A DC

Через 1 секунду

140 A DC

Защита от перенапряжения

45 В между клеммами и между клеммами и землей

Чтобы не быть подключен к цепям генерации пиковой импульсной мощности выше 1500 Вт (10/1000 / мкс)

2-ой токовый выход только для SDRM202

Кабель SDRM – клеммы

TM1800/TM1600/EGIL Аналоговое входы I1 и I2*

Напряжение (max)

12 В DC

Напряжение

10 В/ 250 A (TM1800, EGIL)

1 В/ 250 A (TM1600)

Ток короткого замыкания (max)

100 мA

SRM погрешность

TM1800/TM1600

1% ±1uO

EGIL

(2% ±2uO)

TM1800/TM1600 DRM выходная клемма / Клема триггера

Напряжение

60 В DC (max)

Порог срабатывания

9 В (min) 10 V (max)

Ток срабатывания пр бостижении порога срабатывания

40 мA (max)

Вход питания 24 V / 2.5 A

Напряжение

24 В DC (max) 21 V DC (min)

Ток

2.5 A (max 50% intermittence)

I2 только для SDRM202

  • SDRM202 для TM1800
  • SDRM202 для TM1800. Набор из 3-х приборов (CG-90200) для выключателя с 2-я разрывами на фазу
  • SDRM202 для TM1600
  • SDRM202 для EGIL

Дополнительные аксесуары:

  • Удлиннители для кабелей 10 м и7,5 м
  • Отдельный SDRM кабель
  • КабельSDRM для TM1800
  • КабельSDRM для TM1600
  • КабельSDRM для EGIL
