Прибор обеспечивает контроль параметров времени, хода и скорости подвижных частей масляных, вакуумных, элегазовых и электромагнитных выключателей советского, российского и зарубежного производства, а также контроль временных характеристик отделителей и короткозамыкателей.
Дополнительно, ПКВ/М7 позволяет регистрировать мгновенные значения токов и напряжений электромагнитов управления.
Контроль технического состояния высоковольтных выключателей до 4-х разрывов
Прибор обеспечивает контроль параметров времени, хода и скорости подвижных частей масляных, вакуумных, элегазовых и электромагнитных выключателей советского, российского и зарубежного производства, а также контроль временных характеристик отделителей и короткозамыкателей.
Дополнительно, ПКВ/М7 позволяет регистрировать мгновенные значения токов и напряжений электромагнитов управления.

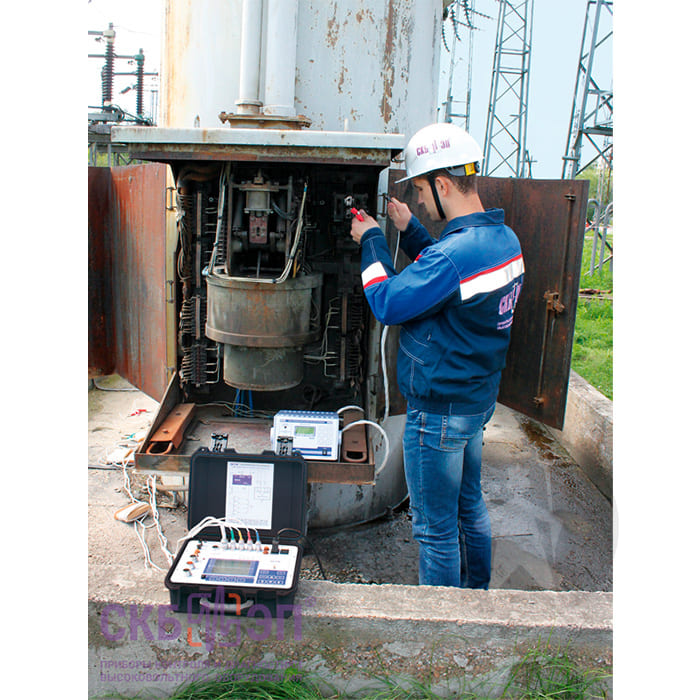

Диагностика отечественных и зарубежных высоковольтных выключателей
Прибор ПКВ/М7 укомплектован крепежными приспособлениями для установки измерительных датчиков на все типы российских и зарубежных высоковольтных выключателей (ABB, AREVA, ALSTOM, SIEMENS и др.).
Адаптивность прибора заключается в конструировании креплений датчиков к выключателям и получении передаточной функции движения от вала до траверсы. В памяти прибора хранятся передаточные функции кинематических схем большинства выключателей. Работа по адаптации началась еще с первой выпущенной модели прибора ("предшественник" ПКВ/М1) в 1995 г. и продолжается по сей день.
Достаточные диапазоны измерений интервалов времени (до 5,2 с), скорости (до 20 м/с) и хода (до 900 мм)
Например, в аналогичных приборах меньший диапазон времени, не позволяет проверять выключатели в сложных циклах. А вообще, существует множество нюансов при проведении измерений на выключателе, при этом если временные характеристики зарегистрировать достаточно просто для любого типа выключателя, то для получения характеристик хода и скорости требуются специальные датчики.
Совместно с прибором ПКВ/М7 поставляются датчики инкрементного (дискретного) типа для измерения скоростных характеристик и параметров хода, которые не требуют подстройки или корректировки коэффициентов пересчета, к тому же датчики отличаются точностью и удобством эксплуатации.
Например, приборы с датчиками тросового типа, имеют ограничение по верхнему значению скорости. В этих датчиках возвратная пружина не успевает доматывать трос на барабан при быстрых изменениях скорости и погрешность ее измерения увеличивается. Применение лазерных датчиков перемещения не желательно из-за опасности поражения глаза лучом лазера при неосторожном обращении. Кроме того, установка лазерного датчика производится без фиксаторов и "на глаз", что соответственно сказывается на высокой погрешности проведенных измерений.
Высокая точность измерений
Для измерений скоростных характеристик и параметров хода высокая точность обеспечивается датчиками инкрементного (дискретного) типа углового и линейного перемещения с разрешающей способностью в 0,09° и 0,5 мм. Точность измерения временных характеристик составляет ±0,1 мс.
Часто, применяемые в других приборах, аналогах прибора ПКВ/М7, датчики на основе потенциометра даже в нормальных условиях имеют большую (до ±1%) погрешность. Например, при максимальном ходе 900 мм такая погрешность дает неопределенность значения в ±9мм.
Таблица измеренных и автоматических расчетов технических характеристик высоковольтных выключателей
Результаты диагностики объекта выводятся в виде таблицы с измеренными и вычисленными параметрами для каждой операции цикла (при обработке результатов измерения сложных циклов прибор автоматически разбивает цикл на простые операции). В таблицах приводятся такие данные, как:
- Параметры хода (полный ход, ход до замыкания контактов полюса, вжим, разность срабатывания по ходу, дребезг по ходу, перелет, отскок);
- Параметры времени (полное время включения выключателя, собственное время включения выключателя, время включения полюса, разновременность срабатывания контактов по времени и дребезг по времени);
- Параметры скорости (скорость при включении).
Более подробную информацию о состоянии выключателя можно извлечь из регистрируемых графиков
Кроме таблиц с измеренными параметрами, более подробную информацию о состоянии выключателя можно извлечь из регистрируемых графиков, работа с которыми осуществляется с помощью курсоров и масштабирования.
Прибор регистрирует:
- зависимости скорости от времени и от хода;
- зависимости токов и напряжений электромагнитов от времени и хода;
- диаграммы процессов замыкания-размыкания контактов.
Вид графиков определяется состоянием всех звеньев (рычагов, пружин, тяг, осей, траверс, демпфера и пр.) кинематической цепи механизма, управляющего замыканием-размыканием контактов выключателя. И возникновение неисправности хотя бы в одном из звеньев (увеличение люфта, ослабление пружины, повышенное трение, отказ демпфера и др.) сразу изменяет вид графика от нормального вида исправного выключателя, что позволяет безразборным методом выявить его текущие или зарождающиеся неисправности на ранней стадии.
Проверка высоковольтных выключателей в простых и сложных циклах
Прибор ПКВ/М7 оборудован силовым коммутатором для управления приводами коммутационных аппаратов, как постоянного, так и переменного тока и позволяет выполнять как простые операции, так и сложные циклы на токах электромагнитов до 14А, в том числе и ресурсные испытания.
По заказу прибор может дополнительно комплектоваться ПУВ-регулятором, который необходим для проведения испытаний выключателей при пониженном напряжении в сложных циклах и простых операциях с определением величины минимального напряжения срабатывания (рабочий ток 35 А).
Согласно РД 34.45-51.300-97 "Объемы и нормы испытаний электрооборудования" проверка минимального напряжения (давления) срабатывания выключателей является обязательной, и для каждого типа высоковольтного выключателя определены свои показатели напряжения при срабатывании:

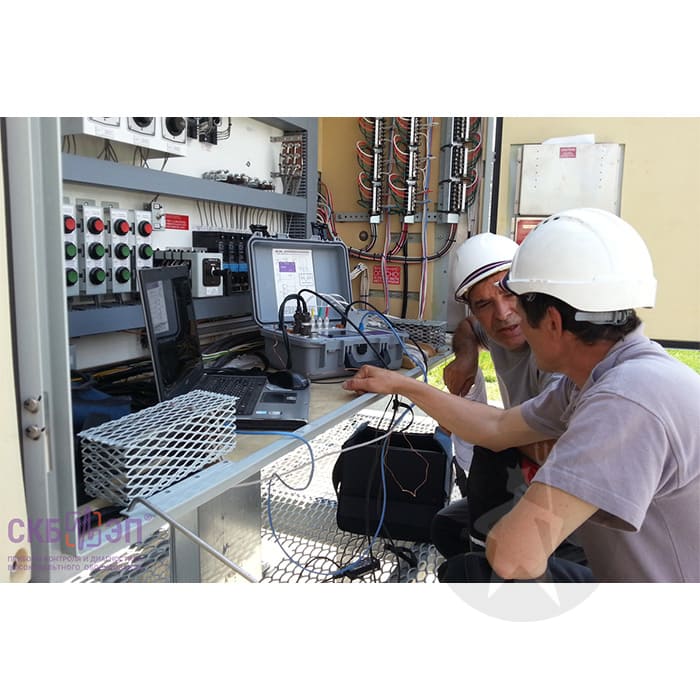

Работа с результатами диагностики, управление прибором и передача данных на ПК
ПКВ/М7 - самостоятельный прибор для проведения диагностики и анализа данных, который не требует стороннего оборудования, все настройки, расчеты и графики отображаются на графическом ч/б LCD (320х240) дисплее.
Дополнительно, прибор может работать под управлением ПК в качестве измерительного блока или носителя информации, которую можно скопировать напрямую в ПК или на USB Flash.

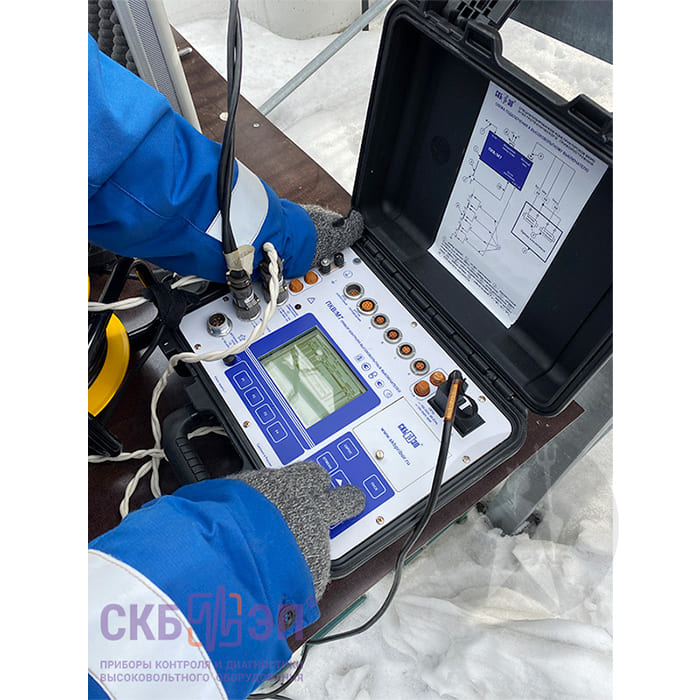

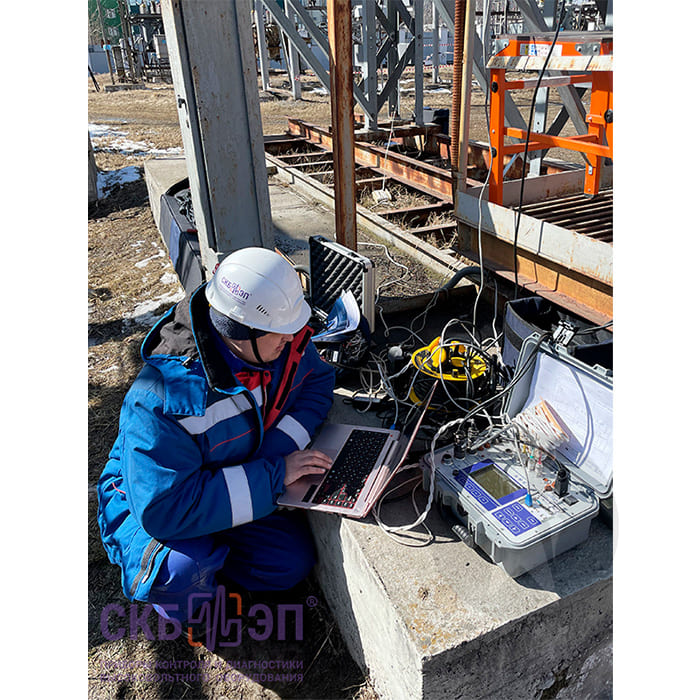

Эксплуатация в любых погодных условиях
Если Вам приходится проводить диагностику в сложных погодных условиях, можете не сомневаться в точности результатов. ПКВ/М7 гарантированно работает при температуре от -20 до +40 °С.
|
Количество каналов контроля контактов выключателя
|
4
|
|
Диапазон измерения и регистрации временных интервалов
|
0,001 ÷ 5,2 с
|
|
Точность
|
±10-4[1 + tx] c,
где tx - измеряемый интервал времени, c
|
|
Диапазон измерения линейных перемещений
|
1 ÷ 900 мм
|
|
Точность
|
±[1+0,0005*Sx] мм,
где Sx - измеряемое расстояние, мм
|
|
Диапазон измерения угловых перемещений
|
0,2° ÷ 360°
|
|
Точность
|
±[0,2 + 0,001*ax]°,
где ax - измеряемый угол, град.
|
|
Диапазон измерения скорости движения
|
0,002 ÷ 20 м/с
|
|
Точность в диапазоне 0,02 ÷ 10 м/с
|
±2 %
|
|
Циклы силового коммутатора
|
О, В, О-Тп-В, В-Тзо-О, О-Тп-В-Тзо-О
Тп - длительности произвольной паузы, Тзо - длительность задержка отключения
|
|
Максимальный коммутируемый ток
|
±14 А
|
|
Диапазон измерения напряжения по входу "Напряжение коммутатора"
|
±350 В
|
|
Диапазон измерений напряжения каналом "Вход аналоговый"
|
0 ÷ 12 (униполярный режим) В;
±6 (биполярный режим) В
|
|
Диапазоны измерения сопротивления канала "Вход аналоговый"
|
0 ÷ 160 Ω (выходной ток 60 мА);
0 ÷ 2500 Ω (выходной ток 4 мА)
|
|
Связь с ПК
|
USB host, LAN, RS-232 и RS-485
|
|
Дисплей
|
Графический ч/б LCD 320х240 точек
|
|
Потребляемая мощность
|
< 60 Вт
|
|
Питание (сетевое напряжение)
Примечание: Для питания привода высоковольтного выключателя, который работает на постоянном токе, используется переходник кабеля питания - по заказу
|
~ 100-242 В, 49,5-60,5 Гц
— 100-340 В
|
|
Габариты
|
360х290х165 мм
|
|
Масса прибора
|
7 кг
|
|
Защита от окружающей среды
|
IP 64 (крышка прибора закрыта)
IP 40 (крышка прибора открыта)
|
|
Диапазон температуры при работе с прибором
|
от -15 °C до +40 °C
|
|
Гарантийный период
|
13 месяцев
|
|
Срок эксплуатации прибора
|
10 лет
|
|
Межповерочный период
|
1 год
|
|
Межкалибровочный период
|
1 год
|
|
Язык интерфейса и руководства пользователя
|
Русский / Английский
|
Базовая комплектация:
|
Измерительный блок ПКВ/М7 026.00.00.000
|
Прибор и сопроводительная документация: руководство по эксплуатации, формуляр, программное обеспечение / руководство пользователя.
|
|
Датчик линейного перемещения ДП12 012.00.00.000-02
|
Для измерения линейного перемещения подвижной части высоковольтного выключателя в диапазоне 1÷900мм. Разрешение 0,5мм. Используется совместно с измерительным стержнем.
|
|
Стержень измерительный с футляром 012.03.00.000-02
|
Стержень измерительный в футляре. Используется совместно с датчиком линейного перемещения ДП12. В стандартной комплектации длина 700 мм., по заказу 550 мм. и 1000 мм.
|
|
Датчик углового перемещения ДП21 009.00.00.000
|
Для измерения угла поворота вала высоковольтного выключателя. Диапазон измерений 0÷360°. Разрешение 0,09°.
|
|
Комплект крепежных приспособлений для выключателей российского производства
|
Для крепления датчиков ДП12 и ДП21 к различным типам высоковольтных выключателей (зажимы, площадки, переходники и пр.).
|
|
Кабель датчика 010.06.00.000-01
|
Для подключения датчика линейного (ДП12) или углового перемещения (ДП21) к прибору. Изоляция кабеля силикон. В стандартной комплектации длина 7м., по заказу 12м.
|
|
Кабели полюсов. Полюс А, В, С, D 010.05.00.000/-01/-02/-06
|
Для подключения к полюсу высоковольтного выключателя. Оканчиваются наконечниками типа "крокодил". Изоляция - силикон. Зев Ø 25 мм. Длина 11м.
|
|
Кабель дистанционного пуска 021.26.00.000
|
Для дистанционного запуска прибора на измерения. Подключается к приводам электромагнита высоковольтного выключателя. Резиновая изоляция. Длина 5м.
|
|
Кабель местного пуска 026.16.00.000
|
Для подключения к приводу высоковольтного выключателя. Номинальный ток 50А. Изоляция - силикон. Оканчивается зажимами типа "крокодил". Длина 5м.
|
|
Кабель входного напряжения коммутатора 026.15.00.000
|
Для подачи коммутируемого напряжения. Номинальный ток 50А. Изоляция – силикон. Оканчивается разъемом. Длина 2м.
|
|
Кабель измерения сопротивления 026.18.00.000
|
Для измерения сопротивлений в диапазоне 0 ÷ 240 Ом и 0 ÷ 2,5 кОм. Оканчивается наконечниками под винт М5. Длина 2,5м.
|
|
Переходник к кабелю питания 010.25.00.000-01
|
Необходим для управления приводом постоянного тока высоковольтного выключателя при местном пуске прибора. Переходник с выпрямителем до 32А (модификация 2). Подсоединение к сети через евровилку. Температурный диапазон -25ºС ÷ +40ºС. Длина 5м.
|
|
Кабель сетевой 018.09.00.000
|
Для подключения прибора к сети питания. Температурный диапазон -25°С ÷ +45°С. Резиновая изоляция. Длина 2м.
|
|
Провод заземления 010.01.00.000
|
Для заземления корпуса прибора. Оканчивается струбциной и наконечником под винт. Номинальный ток 50А. Длина 2м.
|
|
Кабель LAN 024.26.00.000
|
Для подключения прибора к компьютерной сети или ноутбуку. Длина 2м.
|
|
Наконечники под винт М5 (8 шт.) 021.26.00.003
|
Для подключения к приводу высоковольтного выключателя, если неудобно подключаться "крокодилами" к винтам колодки привода.
|
|
Предохранители
ВП2Б-1В-2А (2шт.)
ВП2Б-1В-10А (2шт.)
|
Для защиты источника питания.
|
|
Сумка для комплекта крепежных изделий 126.06.02.000
|
|
|
Сумка для переноса кабелей 126.06.00.000
|
|
Дополнительная комплектация (по заказу):
|
Стержень измерительный в футляре 012.03.00.000/-01
|
Стержень измерительный в футляре. Используется совместно с датчиком линейного перемещения ДП12. По заказу длина 550 мм. и 1000 мм. В стандартной комплектации длина 700 мм.
|
|
Кабель датчика 010.06.00.000-02
|
Для подключения датчика линейного (ДП12) или углового перемещения (ДП21) к прибору. Изоляция кабеля силикон. По заказу длина 12м., в стандартной комплектации длина 7м.
|
|
Кабель измерения напряжения каналом "Вход аналоговый" 026.19.00.000
|
Для измерения напряжений 0÷12В и -6÷+6В. Оканчивается наконечниками под винт М5. Резиновая изоляция. Длина 2,5м.
|
|
Переходник к кабелю питания 010.25.00.000-02
|
Необходим для управления приводом постоянного тока высоковольтного выключателя при местном пуске прибора. Переходник с выпрямителем до 32А (модификация 2). Подсоединение к сети через евровилку. Температурный диапазон -25ºС ÷ +40ºС. Длина 10м.
|
|
Реостатный датчик ДП32 026.22.00.000, 026.24.00.000
|
Для измерения линейного перемещения вакуумных выключателях с открытым изоляционным корпусом в диапазоне 0,2 – 20 мм. Точность ±0,2 мм. Применяется с переходником 026.24.00.000, который идет в комплекте с датчиком.
|
|
Комплект крепежных приспособлений для зарубежных выключателей
|
Для крепления датчиков ДП12 и ДП21 к различным типам высоковольтных выключателей (зажимы, площадки, переходники и пр.).
|
|
Клеммник для ВК-10 010.26.00.000
|
Обеспечивает удобство подключения прибора (прибора и пульта управления приводом ПУВ (см. ниже)) к выключателю типа ВК-10. Клемник оканчивается контактными гнездами для подключения к клеммам разъема управления ВК-10.
|
|
Клеммник 010.27.00.000
|
Обеспечивает удобство совместного применения и подключения ПКВ/М7 и пульта управления приводом ПУВ (см. ниже) к любому типу выключателя. Клеммник оканчивается зажимами типа "крокодил" для подключения к электромагнитам.
|
|
Блок сопряжения 026.20.00.000
|
Для контроля тока соленоидов (электромагнитов) включения выключателя или электромагнитов управления выключателем - пользователь может приобрести токовые клещи любого производителя. Блок сопряжения необходим для подключения таких клещей к прибору. Рекомендация: Номинальный ток используемых токовых клещей должен быть больше максимальных токов контролируемых токовых цепей.
|
|
Кабель RS-232 024.25.00.000
|
Для подключения прибора к компьютерной сети или к ноутбуку. Длина 1,5м.
|
|
Ноутбук
|
Для управления прибором ПКВ/М7 от компьютера, а также для обработки результатов измерения в специальной программе
|
|
Штанга-манипулятор 010.41.00.000 010.41.00.000-01 010.41.00.000-02
|
Штанга-манипулятор предназначена для присоединения кабелей полюсов с земли/с крышки бака к вводам высоковольтных выключателей, без применения лестниц и подъемников. Комплектуется кабелями-удлинителями, которые с одной стороны имеют «крокодил» с токовым и потенциальным контактом для крепления к объекту, а с другой измерительную площадку, к которой присоединяют измерительный кабель прибора с земли / крышки бака. Кабель-удлинитель штанги-манипулятора выполнен по четырёхзажмной схеме с пропускной способностью измерительного тока 100А, при наличии качественного контакта.
ШМ-2.2 (длина 2,2 м / масса в рабочем комплекте - 3,4 кг);
ШM-3.7 (длина 3,7 м / масса в рабочем комплекте - 4,0 кг);
ШМ-5.1 (длина 5,1 м / масса в рабочем комплекте - 4,6 кг);
|
ПКВ/М7 Прибор контроля высоковольтных выключателей Запросить цену Прибор обеспечивает контроль параметров времени, хода и скорости подвижных частей масляных, вакуумных, элегазовых и электромагнитных выключателей советского, российского и зарубежного производства, а также контроль временных характеристик отделителей и короткозамыкателей.
Дополнительно, ПКВ/М7 позволяет регистрировать мгновенные значения токов и напряжений электромагнитов управления. Описание Технические характеристики Комплектация Отзывы Файлы
Контроль технического состояния высоковольтных выключателей до 4-х разрывов
Прибор обеспечивает контроль параметров времени, хода и скорости подвижных частей масляных, вакуумных, элегазовых и электромагнитных выключателей советского, российского и зарубежного производства, а также контроль временных характеристик отделителей и короткозамыкателей.
Дополнительно, ПКВ/М7 позволяет регистрировать мгновенные значения токов и напряжений электромагнитов управления.
Диагностика отечественных и зарубежных высоковольтных выключателей
Прибор ПКВ/М7 укомплектован крепежными приспособлениями для установки измерительных датчиков на все типы российских и зарубежных высоковольтных выключателей (ABB, AREVA, ALSTOM, SIEMENS и др.).
Адаптивность прибора заключается в конструировании креплений датчиков к выключателям и получении передаточной функции движения от вала до траверсы. В памяти прибора хранятся передаточные функции кинематических схем большинства выключателей. Работа по адаптации началась еще с первой выпущенной модели прибора ("предшественник" ПКВ/М1) в 1995 г. и продолжается по сей день.
Достаточные диапазоны измерений интервалов времени (до 5,2 с), скорости (до 20 м/с) и хода (до 900 мм)
Например, в аналогичных приборах меньший диапазон времени, не позволяет проверять выключатели в сложных циклах. А вообще, существует множество нюансов при проведении измерений на выключателе, при этом если временные характеристики зарегистрировать достаточно просто для любого типа выключателя, то для получения характеристик хода и скорости требуются специальные датчики.
Совместно с прибором ПКВ/М7 поставляются датчики инкрементного (дискретного) типа для измерения скоростных характеристик и параметров хода, которые не требуют подстройки или корректировки коэффициентов пересчета, к тому же датчики отличаются точностью и удобством эксплуатации.
Например, приборы с датчиками тросового типа, имеют ограничение по верхнему значению скорости. В этих датчиках возвратная пружина не успевает доматывать трос на барабан при быстрых изменениях скорости и погрешность ее измерения увеличивается. Применение лазерных датчиков перемещения не желательно из-за опасности поражения глаза лучом лазера при неосторожном обращении. Кроме того, установка лазерного датчика производится без фиксаторов и "на глаз", что соответственно сказывается на высокой погрешности проведенных измерений.
Высокая точность измерений
Для измерений скоростных характеристик и параметров хода высокая точность обеспечивается датчиками инкрементного (дискретного) типа углового и линейного перемещения с разрешающей способностью в 0,09° и 0,5 мм. Точность измерения временных характеристик составляет ±0,1 мс.
Часто, применяемые в других приборах, аналогах прибора ПКВ/М7, датчики на основе потенциометра даже в нормальных условиях имеют большую (до ±1%) погрешность. Например, при максимальном ходе 900 мм такая погрешность дает неопределенность значения в ±9мм.
Таблица измеренных и автоматических расчетов технических характеристик высоковольтных выключателей
Результаты диагностики объекта выводятся в виде таблицы с измеренными и вычисленными параметрами для каждой операции цикла (при обработке результатов измерения сложных циклов прибор автоматически разбивает цикл на простые операции). В таблицах приводятся такие данные, как:
Параметры хода (полный ход, ход до замыкания контактов полюса, вжим, разность срабатывания по ходу, дребезг по ходу, перелет, отскок);
Параметры времени (полное время включения выключателя, собственное время включения выключателя, время включения полюса, разновременность срабатывания контактов по времени и дребезг по времени);
Параметры скорости (скорость при включении).
Более подробную информацию о состоянии выключателя можно извлечь из регистрируемых графиков
Кроме таблиц с измеренными параметрами, более подробную информацию о состоянии выключателя можно извлечь из регистрируемых графиков, работа с которыми осуществляется с помощью курсоров и масштабирования.
Прибор регистрирует:
зависимости скорости от времени и от хода;
зависимости токов и напряжений электромагнитов от времени и хода;
диаграммы процессов замыкания-размыкания контактов.
Вид графиков определяется состоянием всех звеньев (рычагов, пружин, тяг, осей, траверс, демпфера и пр.) кинематической цепи механизма, управляющего замыканием-размыканием контактов выключателя. И возникновение неисправности хотя бы в одном из звеньев (увеличение люфта, ослабление пружины, повышенное трение, отказ демпфера и др.) сразу изменяет вид графика от нормального вида исправного выключателя, что позволяет безразборным методом выявить его текущие или зарождающиеся неисправности на ранней стадии.
Проверка высоковольтных выключателей в простых и сложных циклах
Прибор ПКВ/М7 оборудован силовым коммутатором для управления приводами коммутационных аппаратов, как постоянного, так и переменного тока и позволяет выполнять как простые операции, так и сложные циклы на токах электромагнитов до 14А, в том числе и ресурсные испытания.
По заказу прибор может дополнительно комплектоваться ПУВ-регулятором, который необходим для проведения испытаний выключателей при пониженном напряжении в сложных циклах и простых операциях с определением величины минимального напряжения срабатывания (рабочий ток 35 А).
Согласно РД 34.45-51.300-97 "Объемы и нормы испытаний электрооборудования" проверка минимального напряжения (давления) срабатывания выключателей является обязательной, и для каждого типа высоковольтного выключателя определены свои показатели напряжения при срабатывании:
Работа с результатами диагностики, управление прибором и передача данных на ПК
ПКВ/М7 - самостоятельный прибор для проведения диагностики и анализа данных, который не требует стороннего оборудования, все настройки, расчеты и графики отображаются на графическом ч/б LCD (320х240) дисплее.
Дополнительно, прибор может работать под управлением ПК в качестве измерительного блока или носителя информации, которую можно скопировать напрямую в ПК или на USB Flash.
Эксплуатация в любых погодных условиях
Если Вам приходится проводить диагностику в сложных погодных условиях, можете не сомневаться в точности результатов. ПКВ/М7 гарантированно работает при температуре от -20 до +40 °С.
Количество каналов контроля контактов выключателя
4
Диапазон измерения и регистрации временных интервалов
0,001 ÷ 5,2 с
Точность
±10-4[1 + tx] c, где tx - измеряемый интервал времени, c
Диапазон измерения линейных перемещений
1 ÷ 900 мм
Точность
±[1+0,0005*Sx] мм, где Sx - измеряемое расстояние, мм
Диапазон измерения угловых перемещений
0,2° ÷ 360°
Точность
±[0,2 + 0,001*ax]°, где ax - измеряемый угол, град.
Диапазон измерения скорости движения
0,002 ÷ 20 м/с
Точность в диапазоне 0,02 ÷ 10 м/с
±2 %
Циклы силового коммутатора
О, В, О-Тп-В, В-Тзо-О, О-Тп-В-Тзо-О Тп - длительности произвольной паузы, Тзо - длительность задержка отключения
Максимальный коммутируемый ток
±14 А
Диапазон измерения напряжения по входу "Напряжение коммутатора"
±350 В
Диапазон измерений напряжения каналом "Вход аналоговый"
0 ÷ 12 (униполярный режим) В; ±6 (биполярный режим) В
Диапазоны измерения сопротивления канала "Вход аналоговый"
0 ÷ 160 Ω (выходной ток 60 мА); 0 ÷ 2500 Ω (выходной ток 4 мА)
Связь с ПК
USB host, LAN, RS-232 и RS-485
Дисплей
Графический ч/б LCD 320х240 точек
Потребляемая мощность
< 60 Вт
Питание (сетевое напряжение) Примечание: Для питания привода высоковольтного выключателя, который работает на постоянном токе, используется переходник кабеля питания - по заказу
~ 100-242 В, 49,5-60,5 Гц — 100-340 В
Габариты
360х290х165 мм
Масса прибора
7 кг
Защита от окружающей среды
IP 64 (крышка прибора закрыта) IP 40 (крышка прибора открыта)
Диапазон температуры при работе с прибором
от -15 °C до +40 °C
Гарантийный период
13 месяцев
Срок эксплуатации прибора
10 лет
Межповерочный период
1 год
Межкалибровочный период
1 год
Язык интерфейса и руководства пользователя
Русский / Английский
Базовая комплектация:

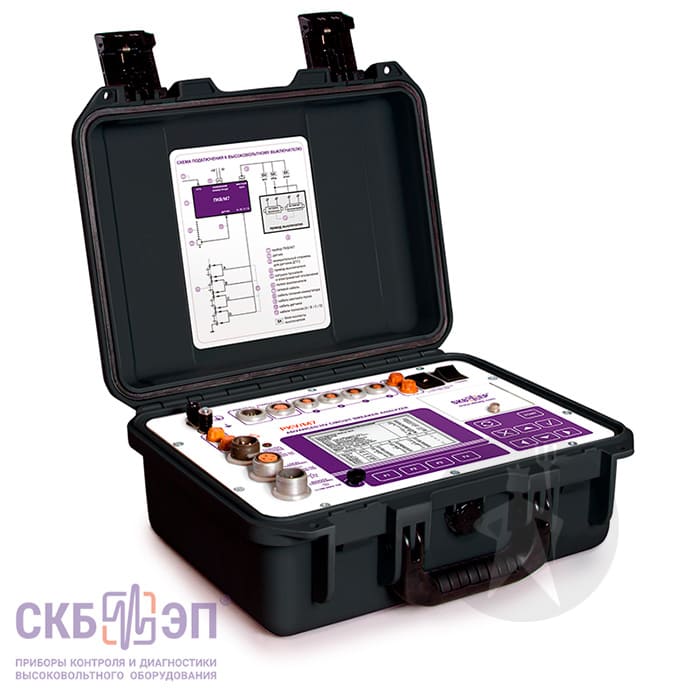

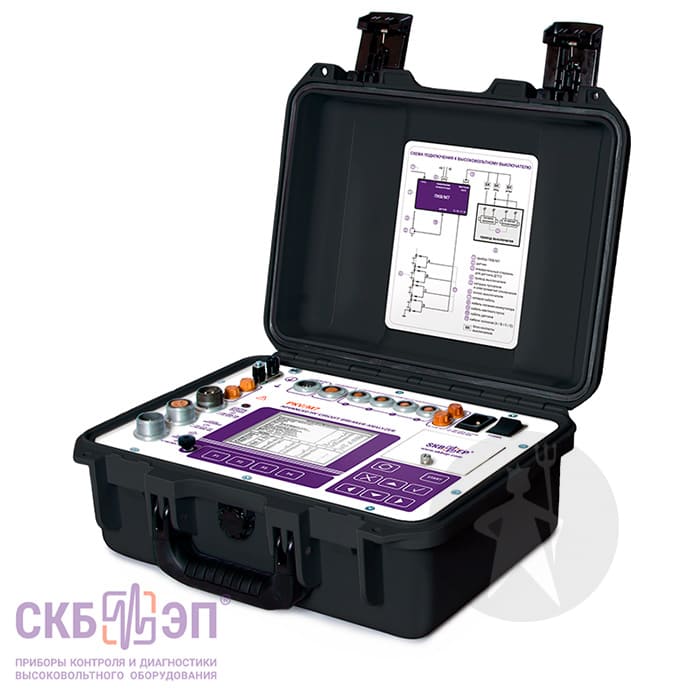

Измерительный блок ПКВ/М7 026.00.00.000
Прибор и сопроводительная документация: руководство по эксплуатации, формуляр, программное обеспечение / руководство пользователя.
Датчик линейного перемещения ДП12 012.00.00.000-02
Для измерения линейного перемещения подвижной части высоковольтного выключателя в диапазоне 1÷900мм. Разрешение 0,5мм. Используется совместно с измерительным стержнем.
Стержень измерительный с футляром 012.03.00.000-02
Стержень измерительный в футляре. Используется совместно с датчиком линейного перемещения ДП12. В стандартной комплектации длина 700 мм., по заказу 550 мм. и 1000 мм.
Датчик углового перемещения ДП21 009.00.00.000
Для измерения угла поворота вала высоковольтного выключателя. Диапазон измерений 0÷360°. Разрешение 0,09°.
Комплект крепежных приспособлений для выключателей российского производства
Для крепления датчиков ДП12 и ДП21 к различным типам высоковольтных выключателей (зажимы, площадки, переходники и пр.).
Кабель датчика 010.06.00.000-01
Для подключения датчика линейного (ДП12) или углового перемещения (ДП21) к прибору. Изоляция кабеля силикон. В стандартной комплектации длина 7м., по заказу 12м.
Кабели полюсов. Полюс А, В, С, D 010.05.00.000/-01/-02/-06
Для подключения к полюсу высоковольтного выключателя. Оканчиваются наконечниками типа "крокодил". Изоляция - силикон. Зев Ø 25 мм. Длина 11м.
Кабель дистанционного пуска 021.26.00.000
Для дистанционного запуска прибора на измерения. Подключается к приводам электромагнита высоковольтного выключателя. Резиновая изоляция. Длина 5м.
Кабель местного пуска 026.16.00.000
Для подключения к приводу высоковольтного выключателя. Номинальный ток 50А. Изоляция - силикон. Оканчивается зажимами типа "крокодил". Длина 5м.
Кабель входного напряжения коммутатора 026.15.00.000
Для подачи коммутируемого напряжения. Номинальный ток 50А. Изоляция – силикон. Оканчивается разъемом. Длина 2м.
Кабель измерения сопротивления 026.18.00.000
Для измерения сопротивлений в диапазоне 0 ÷ 240 Ом и 0 ÷ 2,5 кОм. Оканчивается наконечниками под винт М5. Длина 2,5м.
Переходник к кабелю питания 010.25.00.000-01
Необходим для управления приводом постоянного тока высоковольтного выключателя при местном пуске прибора. Переходник с выпрямителем до 32А (модификация 2). Подсоединение к сети через евровилку. Температурный диапазон -25ºС ÷ +40ºС. Длина 5м.
Кабель сетевой 018.09.00.000
Для подключения прибора к сети питания. Температурный диапазон -25°С ÷ +45°С. Резиновая изоляция. Длина 2м.
Провод заземления 010.01.00.000
Для заземления корпуса прибора. Оканчивается струбциной и наконечником под винт. Номинальный ток 50А. Длина 2м.
Кабель LAN 024.26.00.000
Для подключения прибора к компьютерной сети или ноутбуку. Длина 2м.
Наконечники под винт М5 (8 шт.) 021.26.00.003
Для подключения к приводу высоковольтного выключателя, если неудобно подключаться "крокодилами" к винтам колодки привода.
Предохранители
ВП2Б-1В-2А (2шт.)
ВП2Б-1В-10А (2шт.)
Для защиты источника питания.
Сумка для комплекта крепежных изделий 126.06.02.000
Сумка для переноса кабелей 126.06.00.000
Дополнительная комплектация (по заказу):
Стержень измерительный в футляре 012.03.00.000/-01
Стержень измерительный в футляре. Используется совместно с датчиком линейного перемещения ДП12. По заказу длина 550 мм. и 1000 мм. В стандартной комплектации длина 700 мм.
Кабель датчика 010.06.00.000-02
Для подключения датчика линейного (ДП12) или углового перемещения (ДП21) к прибору. Изоляция кабеля силикон. По заказу длина 12м., в стандартной комплектации длина 7м.
Кабель измерения напряжения каналом "Вход аналоговый" 026.19.00.000
Для измерения напряжений 0÷12В и -6÷+6В. Оканчивается наконечниками под винт М5. Резиновая изоляция. Длина 2,5м.
Переходник к кабелю питания 010.25.00.000-02
Необходим для управления приводом постоянного тока высоковольтного выключателя при местном пуске прибора. Переходник с выпрямителем до 32А (модификация 2). Подсоединение к сети через евровилку. Температурный диапазон -25ºС ÷ +40ºС. Длина 10м.
Реостатный датчик ДП32 026.22.00.000, 026.24.00.000
Для измерения линейного перемещения вакуумных выключателях с открытым изоляционным корпусом в диапазоне 0,2 – 20 мм. Точность ±0,2 мм. Применяется с переходником 026.24.00.000, который идет в комплекте с датчиком.
Комплект крепежных приспособлений для зарубежных выключателей
Для крепления датчиков ДП12 и ДП21 к различным типам высоковольтных выключателей (зажимы, площадки, переходники и пр.).
Клеммник для ВК-10 010.26.00.000
Обеспечивает удобство подключения прибора (прибора и пульта управления приводом ПУВ (см. ниже)) к выключателю типа ВК-10. Клемник оканчивается контактными гнездами для подключения к клеммам разъема управления ВК-10.
Клеммник 010.27.00.000
Обеспечивает удобство совместного применения и подключения ПКВ/М7 и пульта управления приводом ПУВ (см. ниже) к любому типу выключателя. Клеммник оканчивается зажимами типа "крокодил" для подключения к электромагнитам.
Блок сопряжения 026.20.00.000
Для контроля тока соленоидов (электромагнитов) включения выключателя или электромагнитов управления выключателем - пользователь может приобрести токовые клещи любого производителя. Блок сопряжения необходим для подключения таких клещей к прибору. Рекомендация: Номинальный ток используемых токовых клещей должен быть больше максимальных токов контролируемых токовых цепей.
Кабель RS-232 024.25.00.000
Для подключения прибора к компьютерной сети или к ноутбуку. Длина 1,5м.
Ноутбук
Для управления прибором ПКВ/М7 от компьютера, а также для обработки результатов измерения в специальной программе
Штанга-манипулятор 010.41.00.000 010.41.00.000-01 010.41.00.000-02
Штанга-манипулятор предназначена для присоединения кабелей полюсов с земли/с крышки бака к вводам высоковольтных выключателей, без применения лестниц и подъемников. Комплектуется кабелями-удлинителями, которые с одной стороны имеют «крокодил» с токовым и потенциальным контактом для крепления к объекту, а с другой измерительную площадку, к которой присоединяют измерительный кабель прибора с земли / крышки бака. Кабель-удлинитель штанги-манипулятора выполнен по четырёхзажмной схеме с пропускной способностью измерительного тока 100А, при наличии качественного контакта.
ШМ-2.2 (длина 2,2 м / масса в рабочем комплекте - 3,4 кг);
ШM-3.7 (длина 3,7 м / масса в рабочем комплекте - 4,0 кг);
ШМ-5.1 (длина 5,1 м / масса в рабочем комплекте - 4,6 кг);
Отзывов пока нет. Скачать проспект Смотрите также Оставьте заявку или задайте вопрос
