Сталкер 80-24
Комплекс трассопоисковый
Трассоискатель "Сталкер 80-24" предназначен для определения планового положения и глубины залегания коммуникаций, мест повреждения изоляции трубопроводов и кабелей с дальнейшим картографическим анализом.
Трассоискатель "Сталкер 80-24" предназначен для определения планового положения и глубины залегания коммуникаций, мест повреждения изоляции трубопроводов и кабелей с дальнейшим картографическим анализом.
В комплект поставки трассоискателя «Сталкер 80-24» входит генератор ГТ-80 и приемник ПТ-24
Общие особенности трассоискателя "Сталкер 80-24"
- функция «Компас» - схематическое отображение на дисплее приемника двух коммуникаций;
- Поиск положения передающих зондов и камер телеинспекции
- трассировка и координирование местоположения во всемирной системе координат;
- Возможность использования смартфона вместо внешнего GPS/ГЛОНАСС-модуля;
- Связь с компьютером по Bluetooth , память на 10000 измерений;
- Дистанционное управление генератором через сеть GSM
- Частота 33 кГц для бесконтактной подачи сигнала генератора в коммуникацию;
- для газовых служб отдельно выделены частоты ЭХЗ для работы без генератора;
- трассоискатель Сталкер 80-24 автоматически отображет глубину и силу тока (даже в пассивных режимах);
- поиск коммуникаций на глубине до 10 м и удалении до 10 км от места подключения генератора;
- наличие пяти рабочих частот и регулируемая выходная мощность генератора ГТ-80 (от 10 до 80 Вт). Данный генератор входит в комплект деффектопоисковых комплексов Сталкер: 80-14, 80-12;
- Меню приемника ПТ-24 на русском, английском и китайском языках.

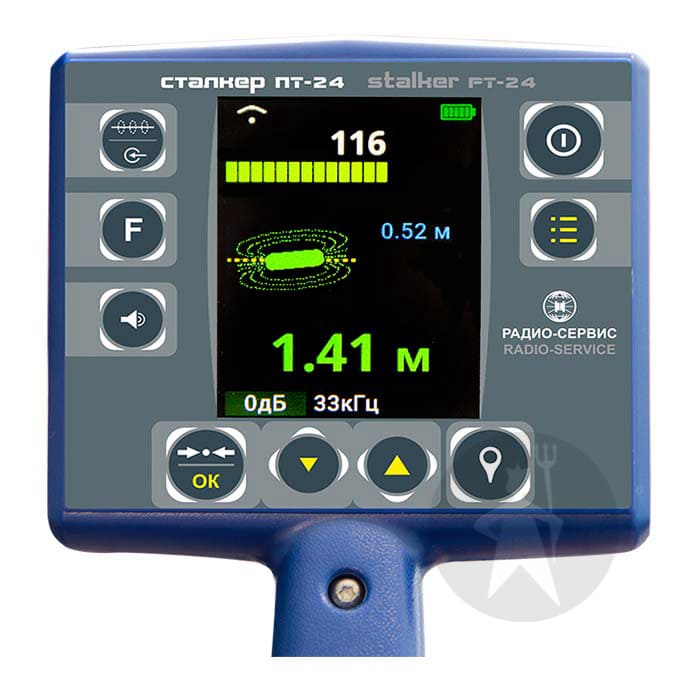

Приемник ПТ-24
- облегчеая конструкция (вес 1,9 кг.)
- Увеличенный яркий цветной дисплей
- Увеличенное время работы
Непрерывное отображение на дисплее всех необходимых параметров:

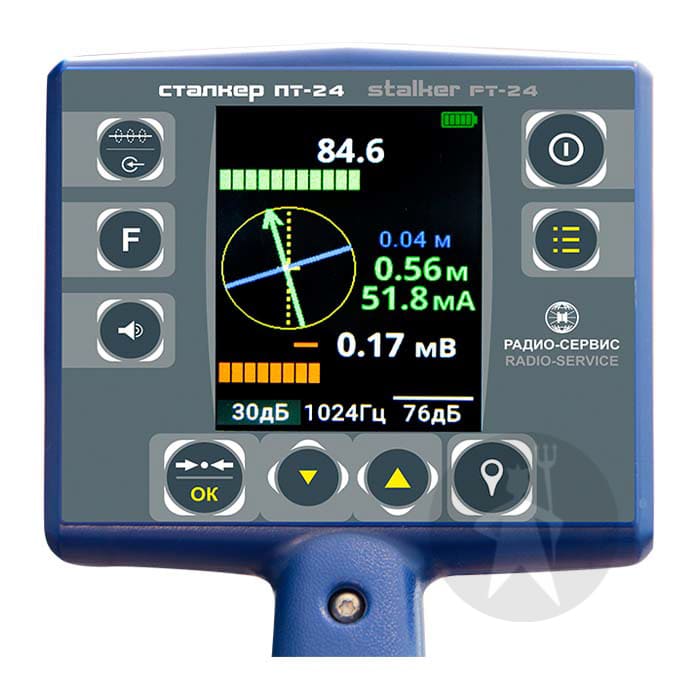

- Функция «Компас» с одновременным схематичным отображением двух коммуникаций:
- первая с протекающим током от генератора;
- вторая с протекающим током промышленной частоты (кабелей) или ЭХЗ (труб);
- Шкалы «максимума» и «минимума»;
- Глубины залегания и силы тока коммуникации на всех активных частотах;
- Полярность сигнала - в месте повреждения изоляции происходит смена знака «+» на «-»;
- Функция направления тока (от генератора/к генератору), для исключения случайного перехода на «чужую» коммуникацию;
- Режим острый максимум.
В режиме "ЗОНД" обеспечивает поиск положения передающих зондов и камер телеинспекции, имеющих автономный передатчик при внутритрубном обследовании.
- Запись в память приемника ПТ-24:
- уровня сигналов с магнитных антенн и по входу «ДАТЧИК»;
- направления к коммуникации;
- показания глубины залегания коммуникации и величины тока в ней;
- направления поискового тока;
- относительной полярности разности потенциалов по входу «ДАТЧИК»;
- фазы сигнала по входу «ТРАССА»;
- рабочих частот;
- местные дата и время в момент снятия показаний по информации GPS;
- координат места снятия показаний по информации GPS.

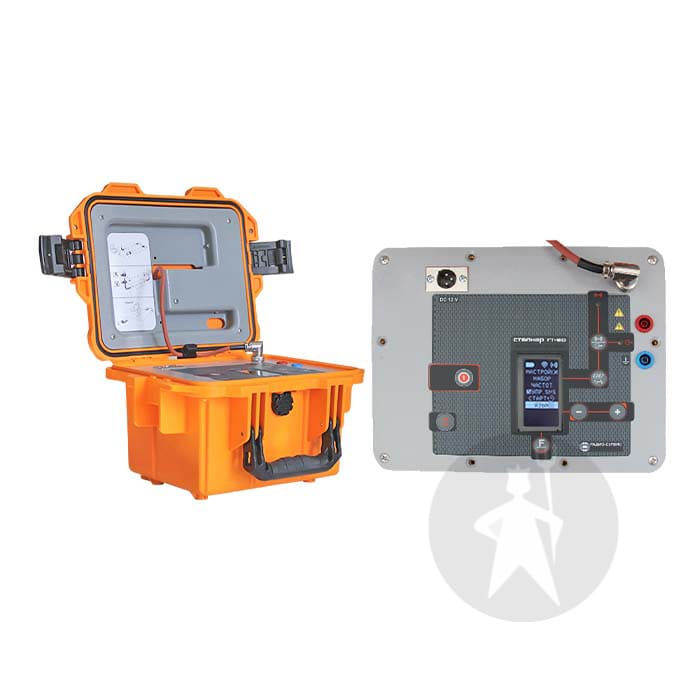

Генератор ГТ-80
- Мощность и ток до 80 Вт, 12 А
- Встроенный индуктор обеспечивает наведение сигнала 33 кГц в линию с поверхности земли
- Дистанционное управление генератором через сеть GSM
- Отложенный старт
- Бесконтактная подача сигнала при помощи передающих клещей КИ-50 или КИ-100
- Быстрое автоматическое согласование с нагрузкой для простоты использования
- Совместим со всеми приемниками серии «Сталкер»
- Работа с приемниками других производителей
- Питание от встроенного аккумулятора с возможностью подключения внешнего источника (12 В, 220 В)
- Влагозащищенный, ударопрочный корпус (IP 54).
Приемник ПТ-24
|
Активные частоты*, Гц |
273, 526, 1024,8928, 32768 |
|
Пассивные частоты, Гц |
50 (POWER), 100, 300, 550, 1450 «РАДИО», «Эфир» |
|
Полоса пропускания для режима «РАДИО» |
от 10 кГц до 36 кГц |
|
Полоса пропускания для режима «Эфир» |
от 48 Гц до 10 кГц |
|
Погрешность показаний глубины залегания трассы, %, не более |
5 |
|
Память |
10 000 точек |
|
Габаритные размеры, мм, не более |
700x300x140 |
|
Масса, кг, не более |
1,9 |
|
Диапазон рабочих температур, °С |
от -30 до +55 |
Генератор ГТ-80
|
Фиксированные частоты*, Гц |
273, 526, 1024, 8928, 32768 (33кГц); |
|
Пользовательские частоты для работы с приемниками других производителей |
от 270 до 10000 Гц (шаг установки 1 Гц) |
|
Максимальная выходная мощность и ток |
до 5,99 кГц – 80 Вт, 12 А от 6 до10 кГц – 60 Вт, 8 А 33 кГц – 10 Вт, 3 А |
|
Габаритные размеры, мм, не более |
275х250х180 |
|
Вес со встроенными аккумуляторами, кг, не более |
8,5 |
|
Диапазон рабочих температур, °С |
от -30 до +55 |
Базовая комплектация
- Приемник ʺСталкерʺ ПТ-24
- Руководство по эксплуатации на ПТ-24
- Блок питания 12 В, 0,5 А
- Батарейный отсек 5*АА
- Bluetooth-USB адаптер
- Сумка приемника для приемника ПТ-24, ПТ-14, ПТ-12
- Чехол солнцезащитный для ПТ-14, ПТ-24, ПМ-2, ПМ-3
- Упаковка (при отдельной поставке приемника)
- Генератор "Сталкер" ГТ-80
- Рководство по эксплуатации на генератор ГТ-80
- Блок питания генератора 12 В, 3 А
- Кабель питания 12 В
- Сумка для принадлежностей генератора "Сталкер"
- Катушка с проводом 10 м, для генератора "Сталкер", красная
- Катушка с проводом 10 м, для генератора "Сталкер", синяя
- Зажим изолированный типа "крокодил", d30, красный
- Зажим изолированный типа "крокодил", d30, синий
- Штырь заземления 50 см, нержавеющая сталь
Дополнительная комплектация
- Телефоны головные
- Мини-датчик МД-01
- Датчик контроля изоляции ДКИ-02
- Датчик контроля изоляции ДКИ-П1
- Датчик контроля изоляции ДКИ-Е с браслетом
- Датчик контроля изоляции "А-Рамка" с креплением
- Ремешок нашейный для ПТ-14, ПТ-24, ПМ-2, ПМ-3
- Клещи индукционные КИ-50
- Клещи индукционные КИ-100
- Штырь заземления 1 м, винтовой, нержавеющая сталь
- Штырь заземления 1 м, нержавеющая сталь
- Блок питания 12 В, 12 А
- Адаптер зарядный 12 В
- Контакт магнитный
- Рамка передающая РП-02
- Антенна передающая АП-01
- Сумка для генератора ʺСталкерʺ
- Кейс для трассоискателей ʺСталкерʺ
