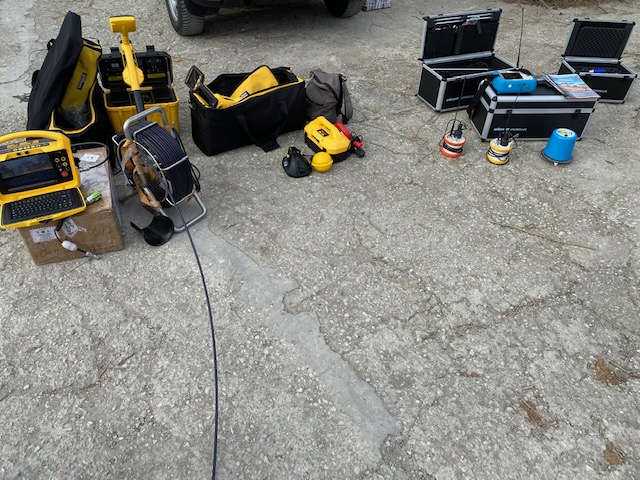

Фото полевых испытаний в г. Геленджик.
Проведены полевые испытания коррелятора Correlux C-3 и трассопоискового оборудования на водопроводных сетях г. Геленджик.
Коррелятор Correlux C-3 предназначается для локализации утечек в трубопроводах с питьевой водой. Вытекающая из трубопровода вода создает на месте утечки шум, который распространяется во все стороны по трубопроводу.
Этот шум регистрируется двумя датчиками (пьезомикрофоны, гидрофоны), располагаемыми на трубопроводе (например, на задвижках или гидрантах), в дальнейшем усиливается и отправляется посредством радиосвязи на коррелятор.
Correlux C-3 сравнивает оба сигнала (корреляция) и на основании времени прихода сигналов, расстояния до датчиков и времени распространения сигнала в трубопроводе рассчитывает точное расстояние до места утечки.
Так же есть возможность провести оффлайн корреляцию, с помощью мультифункциональных датчиков (дополнительная комплектация прибора), которые можно установить на длительное время на сетях водоснабжения, а затем считать с них информацию с помощью головного устройства и произвести корреляцию.
Далее с помощью высокоточного наземного микрофона производиться уточнение места утечки на месте.
Данные по местоположению утечки, полученные по результатам корреляции могут немного отличаться от данных, полученных с помощью высокоточного микрофона. В основном это связано с тем, что в большинстве случаев проблематично ввести корректные данные по протяженности сетей, а также большое значение умеет понимание по материалам из которого выполнен обследуемый участок трубопровода и диаметры труб из которых он состоит.
По результатам проведения земляных работ подтверждена утечка на сетях водоснабжения.
