Электротехнические лаборатории

Цена по запросу
Производитель: Megger

STX 40

Кабельная ЭТЛ

STX40 - единственный прибор, предлагающий 7 методов локализации повреждений:

  • Измерение сопротивления изоляции
  • Рефлектометрия во временной области (эхо-импульсное измерение)
  • Испытание высоким постоянным напряжением
  • Прожиг высоким постоянным напряжением
  • Предварительная локализация, основанная на рефлектометрии, и переходные методы предварительной локализации
  • Ударные импульсы на разных уровнях напряжения
  • Испытание и точная локализация повреждений наружной оболочки кабеля

Создан для использования в сложных полевых условиях

Для возможности использования в полевых условиях мобильные системы локализации кабельных повреждений должны удовлетворять самым высоким требованиям. Приборы должны быть легкими, нечувствительными к климатическим условиям, транспортабельными на сложных грунтах и позволять работать с ними как в дождь, так и при ярком солнечном свете.
STX40 - единственный прибор в своем классе с практически безграничными возможностями использования в полевых условиях.
STX40 является устойчивым к погодным изменениям, имея класс защиты IP43, вездеходным, благодаря своему малому весу, пневмошинам и низкому центру тяжести. По сравнению со своим предшественником он стал легче на целых 80 кг.
Как следствие, использование прибора в полевых условиях на труднопроходимых местностях не является больше проблемой.
Также STX40 имеет широкий температурный диапазон применения. Неважно, в пустыне при
+55°C или за Полярным кругом при -20°C, при разреженном воздухе высоко в горах или во влажных джунглях - STX40 сконструирован для любого климата.

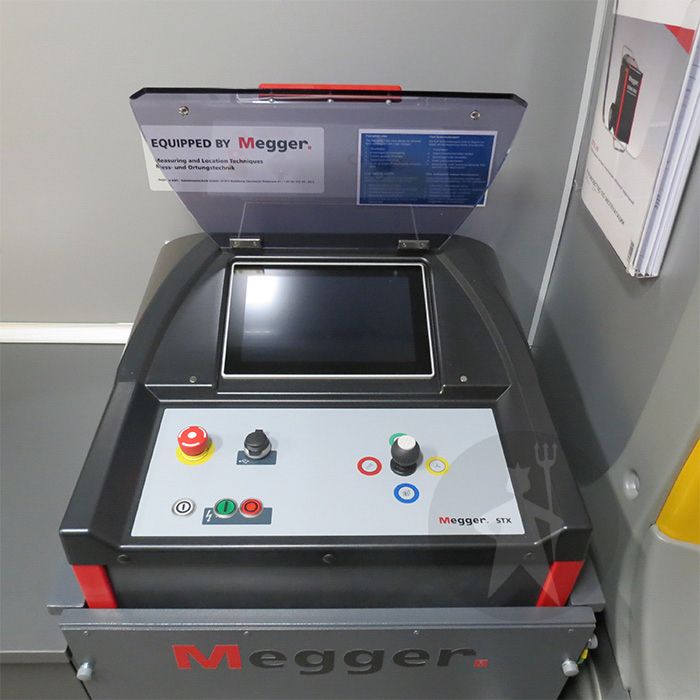

Дисплей необычайно яркий и антибликовый, поэтому панель управления остаётся различимой даже при интенсивном солнечном свете.

Простое и современное управление посредством „вращения & нажатия“

Система STX40 далеко опередил всех своих конкурентов и предлагает простую в использовании панель управления, где управление осуществляется либо с помощью вращающейся кнопки-ручки, либо посредством сенсорного экрана. Навигация в меню четко разделена и очень понятна. Типичные шаги в процессе локализации повреждения логично последовательны.
В отличие от устаревших приборов с их огромным количеством кнопок, рычагов, автотрансформаторов, система STX40 полностью автоматизирована. Вы, как пользователь, сообщаете прибору, что хотите сделать, и прибор самостоятельно и полностью корректно настраивается. Как выбор всех рабочих высоковольтных режимов работы, так и выполнение всех высоковольтных функций происходит автоматически посредством управляемого программным обеспечением моторного переключателя. Система STX40 обеспечивает такую же комфортную работу, как

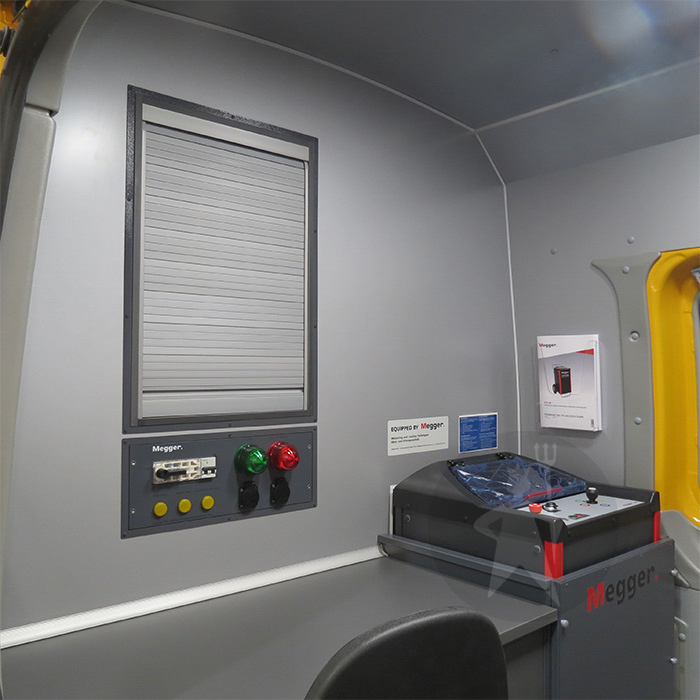

И в кабельной лаборатории с централизованным управлением: панель управления соответствует всем известной панели в электротехнической лаборатории Centrix.
Современная философия управления позволяет Вам концентрироваться непосредственно на локализации повреждений и измерении, вместо того, чтобы заниматься тонкостями управления прибором с ручным управлением. Благодаря этому затраты на обучение и инструктаж для новых сотрудников существенно снижаются.
Мы знаем от наших клиентов, что даже без специальных знаний можно в течение
нескольких минут понять концепцию управления прибором и свободно с ним работать.
STX40 является единственным прибором в своем классе с моторным переключателем и с такой простой философией полной автоматизации управления.

Интеграция

STX40 идет в ногу со временем: в качестве полного пакета все необходимые компоненты для локализации повреждений интегрированы в один прочный корпус.
STX40 включает в себя рефлектометр типа Teleflex для эхо-импульсных измерений, а также блок измерения сопротивления изоляции, очень мощный высоковольтный источник постоянного напряжения, многоступенчатый генератор ударных волн для точной локализации, высокочастотный блок прожига для преобразования повреждения, а также все стандартные методы предварительной локализации. Рефлектометр является одновременно блоком управления прибором.

Философия «ящика с инструментами»

Поскольку низкоомные и высокоомные повреждения различаются по своим характеристикам, не каждый метод локализации повреждений подходит к любому виду повреждения.
Поэтому для эффективной работы необходимо, чтобы у Вашего инженера в распоряжении
был не один прибор, а целый «ящик с инструментами», полный методик, функций и технологий. Только так можно в сложных условиях и прямо на месте правильно отреагировать на возникшее повреждение с
возможностью выбора наиболее подходящего инструмента.

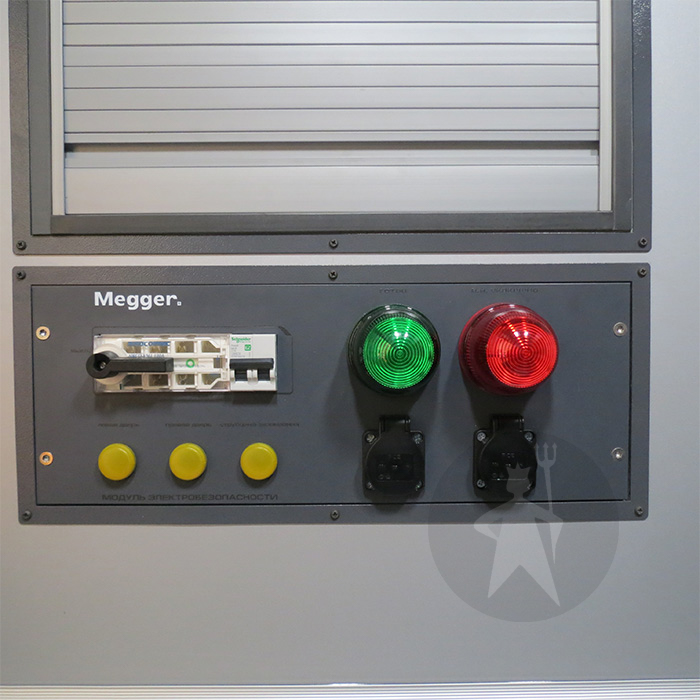

Безопасность

Безопасная эксплуатация и техника безопасности стоят для нас и наших клиентов на первом месте. Поэтому приборы компании Megger являются самыми защищенными на рынке. И STX40 не является исключением, он соответствует всем требованиям норм VDE 0104. Благодаря мониторингу цепи заземления (F-Ohm) и контролю напряжения касания (F-U) прибор удовлетворяет наивысшим стандартам безопасности.

Испытания, прожиг, генератор ударных импульсов

Класс защиты

IP 43, защита от дождя и частиц >1mm

Вес

118 кг стандартная версия

123 кг расширенная версия

Проверка изоляции

апряжения 1,000/2,500/5,000/10,000/20,000 В

Диапазон измерения 650 MΩ

HV Источиник

Испытания постоянного тока 40 кВ и испытания на пробой.

Обнаружение пробоя

0 ... 40 кВ

Прожиг

макс 850 mA в 5 кВ диапазоне

макс 400 mA в 10 кВ диапазоне

макс 200 mA в 20 кВ диапазоне

макс 100 mA в 40 кВ диапазоне

Стандартные уровни напряжения

8 / 16 / 32 кВ

2,000 / 2,000 / 2,000 Дж

Дополнительные уровни напряжения

4 кВ с 1,100 Дж

Частота подачи импульсов

Раз в 3 секунды при полной мощности 32 кв и полной энергии;

Регулируемая 3 ... 10 сек, Одиночный импульс

Испытание оболочки

3 кВ, 5 кВ, 10 кВ, 20 кВ

Определение места повреждения оболочки

Тактовые напряжения: 0,5:1, 1:3, 1:4, 1:6

Встроенная предварительная локализация

2 кВ индуктивный ARM Multishot 32 кВ ICE (импульс)

40 кВ DECAY

IFL режим

Рабочая температура

-20°C ... +55°C

Температура хранения

-40°C ... +70°C

Питание

Мощность 2,5 кВт

Напряжение 110 ... 230 В, 50/60 Гц 710 x 740 x 1,080 мм

Размеры (Д x Ш x В)

710 x 740 x 1,080 мм

Рефлектометр и блок управления

Дисплей

Цветная TFT-панель промышленного класса

Размер ЖК-дисплея

10.1"

Соотношение сторон

16:10

Разрешение

1,280 x 800 (WXGA)

Подсветка

Светодиодная

Яркость

1000 кд / м²

Антибликовый сенсорный экран



Диапазон измерения

20 м... 160 км при VOP = 80 м/МКС

Ширина импульса

20 нс ... 10 мкс

Амплитуда импульса

10 ... 50 В

Разрешение

0,1 м при VOP = 80 м/МКС

Точность

0.1%

Частота дискретизации

400 МГц

Динамический диапазон

96 дБ, с регулируемым ProRange (Дистанционно-зависимое усиление сигнала )

Скорость распространения

10 ... 149,9 м/мкс

Выходное сопротивление

50 Ω

10 Ω ... 500 Ω, регулируемое

ARM® триггер

δ-триггер с

автоматической регулировкой

Применение

Описание

Высокое напряжение постоянного тока

Чтобы в случае необходимости испытывать постоянным напряжением, а также в качестве дополнительного средства для преобразования повреждения и зарядки импульсного конденсатора

Идентификация повреждения

Чтобы различать различные типы повреждения и определить их вид, вспомогательными средствами являются: измерение сопротивления изоляции, а также зарядка кабеля повышающимся напряжением и измерение напряжения пробоя

Предварительная локализация

Чтобы измерить расстояние до повреждения и узнать, где начинать точную локализацию.

TDR / радар (рефлектометр)

Рефлектометрия во временной области – измерение изменений импеданса, основанное на времени отражения высокочастотных низковольтных импульсов; Компенсация, зависимая от расстояния: незаменимая технология, чтобы противодействовать экспоненциальному затуханию кабеля на очень протяженных кабелях и иметь возможность увидеть отдаленные отражения

Индуктивный ARM Multishot

Метод отражения от электрической дуги (Arc Reflection Method) – Стандартный метод измерительной техники для кабельных линий, чтобы определить расстояние до повреждения. Multishot: несколько рефлектограмм при подаче одного ударного импульса, индуктивный фильтр для наилучшего качества при получении рефлектограмм места повреждения

ICE / токо-импульсный метод

Метод развязки по току из блуждающей волны, развязка по току – практично на протяженных кабелях, кабелях с бумажной изоляцией и в случае кабелей, не поддающихся заряду

DECAY

Метод блуждающей волны, затухание напряжения

– практично при повреждениях с высоким уровнем напряжения пробоя и на кабелях высокого и сверхвысокого напряжения

Точная локализация

Для магнитно-акустической точной локализации места повреждения с помощью метода совпадений («гром и молния»)

Преобразование повреждений

Изменение характеристик повреждения с помощью высокого выпрямленного напряжения и высокого тока; вследствие этого возникновение электрической дуги и уменьшение импеданса в месте повреждения, чтобы определить это место другими методами

Целостность наружной оболочки кабеля

Для испытания наружной оболочки кабеля на повреждения, такие, например, как порезы, трещины, отверстия и пр.; После этого точное определение местоположения этих повреждений с помощью метода шагового напряжения.



Информация скоро появится.

Отзывов пока нет.

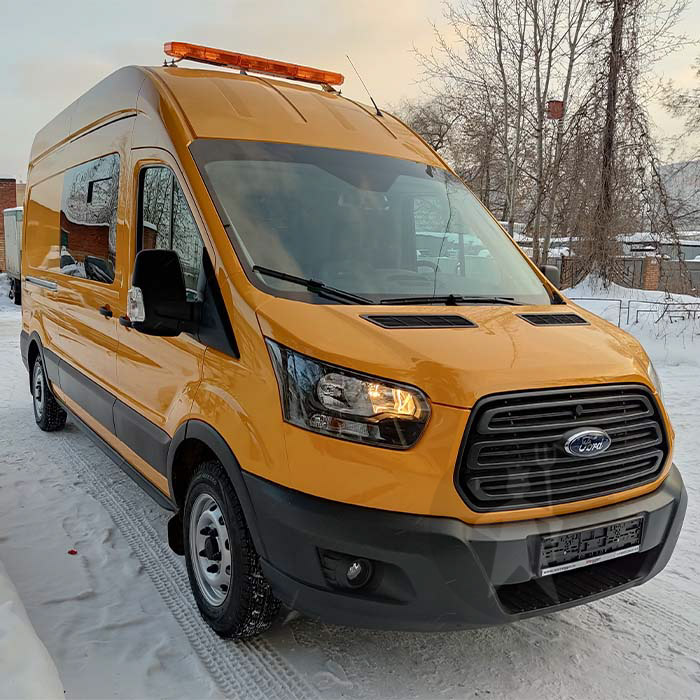

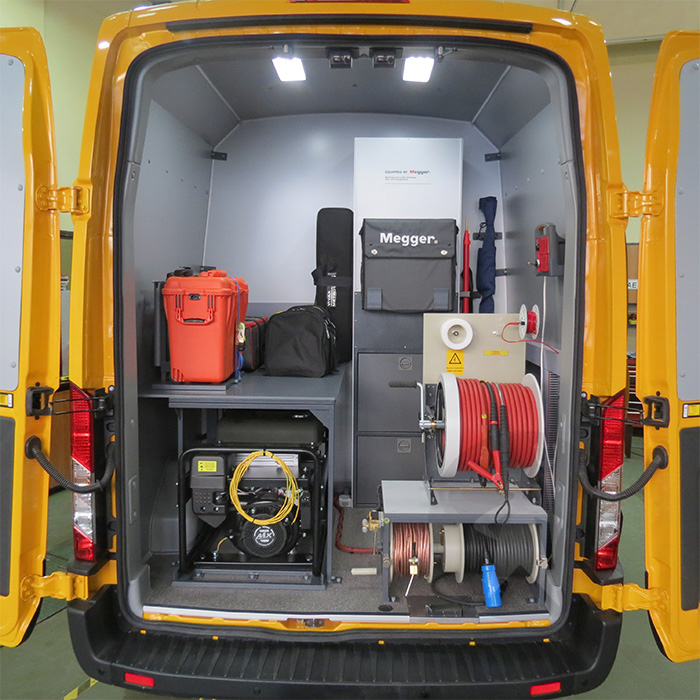

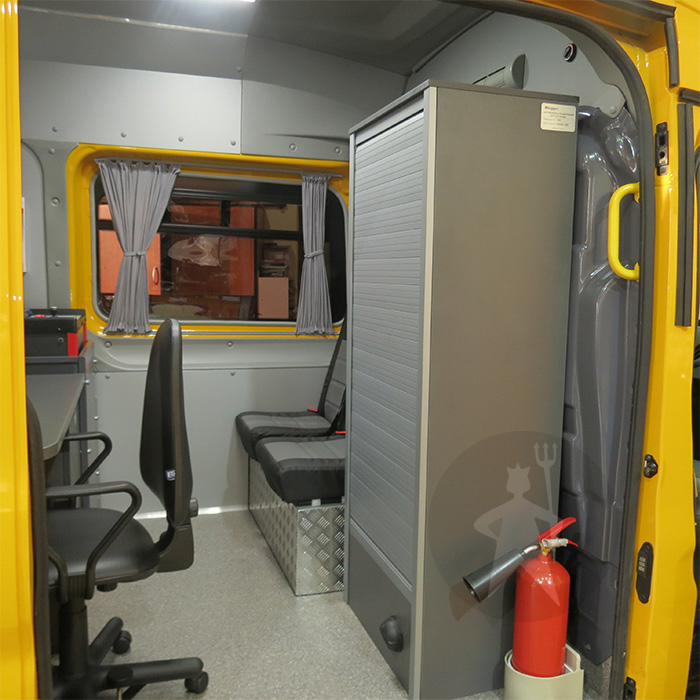

Электротехническая лаборатория на базе системы STX40
