Автоматические омметры шестиобмоточных трансформаторов MTO300
Цена по запросу
Производитель: Megger

MTO300

Автоматические омметры шестиобмоточных трансформаторов

Серия MTO3XX

  • Принцип однократного подключения в 4 раза снижает время тестирования, исключая риск более чем на 70%
  • Возможность автоматического измерения сопротив-ления на восьми вводах/шести обмотках
  • Наборы испытательных проводов, взаимозаменяе-мых с комплектами проводов измерителей коэффи-циента трансформации серии TTR
  • Одновременное намагничивание обмоток для быстрого и точного измерения сопротивления обмоток постоянному току для высокоиндуктивных нагрузок
  • Встроенная функция автоматического размагничивания
    Тестирование работы переключателей ответвлений под нагрузкой (РПН)

Омметры трансформаторов серии MTO3XX обеспечивают возможность автоматического измерения сопротивления на восьми вводах/шести обмотках. Они позволяют экономить время испытаний путем тестирования всех шести обмоток без отсоединения и повторного присоединения проводов. Кроме того, одновременное намагничивание обмоток обеспечивает быстрые и надежные измерения даже на больших трансформаторах с соединением треугольником со стороны низкого напряжения. Дополнительно провода омметров серии MTO3XX взаимозаменяемы с комплектами проводов трехфазных измерителей коэффициента трансформации серии TTR, что исключает дополнительные затраты времени на подключение проводов при измерении коэффициента трансформации.

Омметры серии MTO3XX включают в себя две модели:

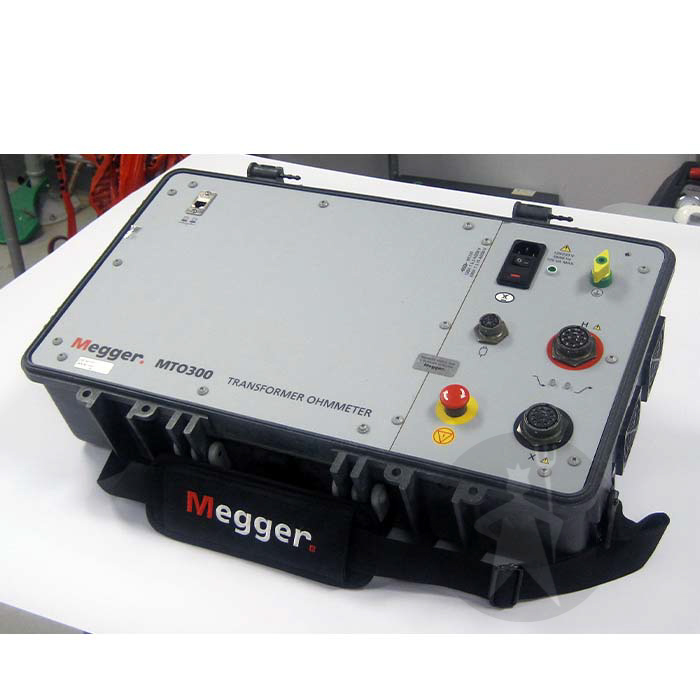

  • Базовая модель MTO300 предназначена для работы с дистанционным управлением от внешнего PC с программой PowerDB или от другого прибора компании Megger для тестирования трансформаторов, имеющего встроенный компьютер.

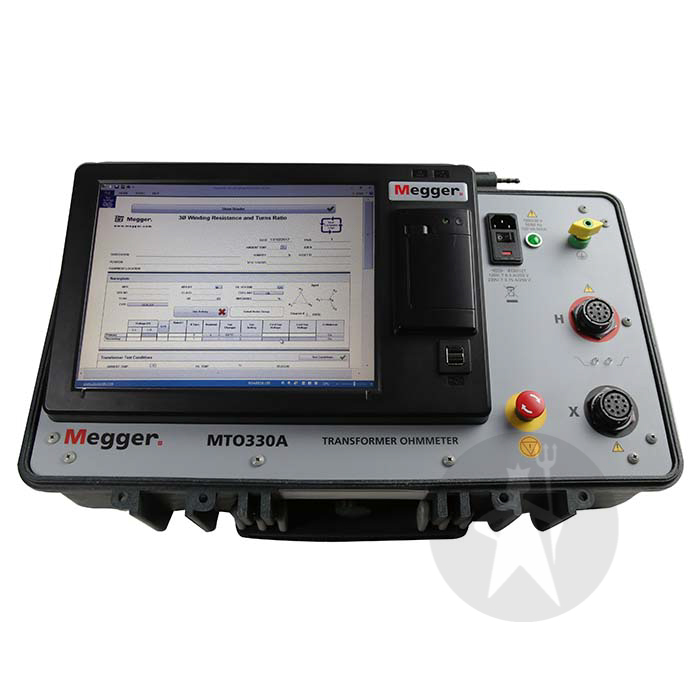

  • Модель MTO330 имеет такие же функциональные возможности, что и модель MTO300. Однако она оборудована встроенным компьютером, имеющим стандартную полнофункциональную клавиатуру и кнопки навигации, отображаемые на цветном VGA-дисплее с экраном размером 8,4 дюйма, информация на котором четко видна даже при ярком солнечном свете.

Модульный подход к проведению испытаний

Омметры серии MTO3XX – это самое новое дополнение к широкому спектру изделий компании Megger, реализуемому на общей цифровой платформе, которая обеспечивает пользователям возможность связи с другими совместимыми приборами тестирования трансформаторов компании Megger.

  • Управление MTO300 может осуществляться от внешнего PC или с помощью других приборов компании Megger, имеющих встроенный компьютер, например, DELTA3000, DELTA4310, TTR330 и FRAX150.
  • Прибор MTO330 имеет встроенный компьютер и может использоваться для управления другими изделиями компании Megger, в частности, TTR300, TTR310, FRAX99, FRAX101, DELTA2000, DELTA4110 и MLR10.

Области применения

Применение омметров трансформаторов серии MTO3XX:

  • Контроль показаний заводских испытаний.
  • Помощь в локализации дефектов в трансформаторах, например, увеличенное контактное сопротивление в клеммных соединениях и переключателях отводов РПН.
  • Проверка работы переключателей ответвлений под нагрузкой РПН.

Основные характеристики и достоинства

  • Ускорение испытаний с использованием принципа однократного подключения, измерение всех фаз и обмоток без отсоединения и повторного присоединения проводов.
  • Способ "один зажим на назначенный ввод" значительно снижает риск ошибки оператора при выполнении подключений набора проводов.
  • Возможность автоматического измерения сопротивления на восьми вводах/шести обмотках экономит время и исключает необходимость во внешних кабельных перемычках.
  • Набор проводов, взаимозаменяемый с кабелями приборов TTR300 компании Megger для измерения коэффициента трансформации трехфазных трансформаторов, что экономит время и деньги.
  • Испытания постоянным током до 10 А.
  • Встроенная цепь разряда для безопасной разрядки объекта после завершения испытания, либо при случайном отсоединении провода или потере питания.
  • Встроенная схема размагничивания позволяет оператору размагничивать сердечник трансформатора после завершения измерения сопротивления, либо использовать эту функцию автономно перед испытанием SFRA (Sweep Frequency Response Analysis) или когда трансформатор снова вводится в эксплуатацию.
  • Пользовательская форма в программе PowerDB для выполнения испытания на нагрев (интервал).
  • Программа PowerDB позволяет анализировать данные и определять тренды непосредственно в полевых условиях без использования внешнего компьютера.
  • В программе PowerDB пользователь легко может вызвать установочные параметры трансформатора из меню пользовательских настроек.
  • Связь с PC через USB-интерфейс для дистанционного управления работой и перегрузки результатов испытаний.
  • Омметр MTO330 оборудован встроенным цветным VGA-дисплеем с экраном размером 8,4 дюйма, информация на котором четко видна даже при ярком солнечном свете, а также – встроенными возможностями сохранения и перегрузки результатов испытаний.

Простое и легкое автоматическое тестирование всех шести обмоток

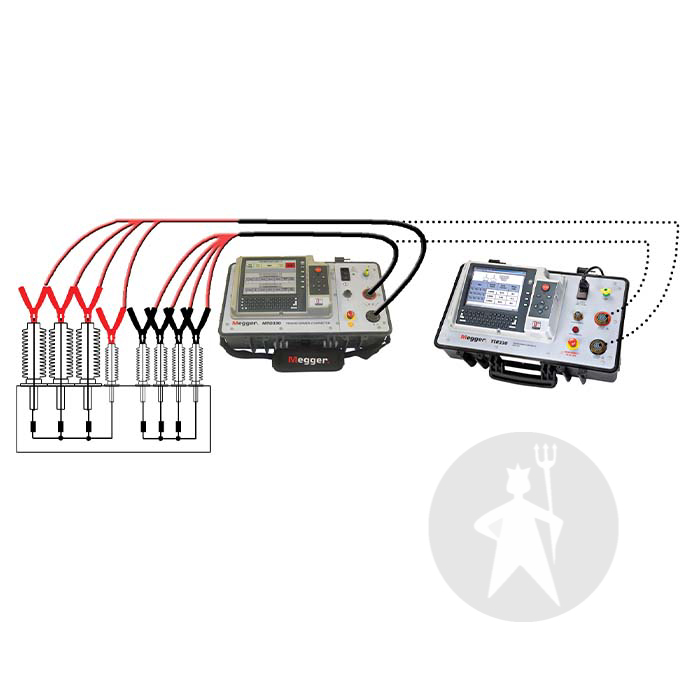

После подключения прибор MTO3XX выполняет измерение сопротивления всех обмоток без каких-либо повторных соединений. Процедура тестирования проста и эффективна. Одни концы набора измерительных кабелей присоединяют к каждому вводу/клемме трансформатора, используя специальный, так называемый, зажим или щуп Кельвина. Другие концы этого кабеля присоединяются к омметру MTO3XX. Прибор будет автоматически измерять выбранные сопротивления обеих высоковольтных и низковольтных обмоток. Последовательность испытания может быть выбрана: измерение на 6-ти обмотках с одновременным намагничиванием обмоток, измерение на 3-х высоковольтных и низковольтных обмотках отдельно, или тестирование по одной обмотке.

Встроенная программа PowerDB™ (только модель MTO330)

Логотип “PowerDB ONBOARD” означает, что программа PowerDB запущена на компьютере, встроенном в MTO330. Эта программа обеспечивает прибор MTO330 обычным интерфейсом пользователя для минимизации обучения оператора и предоставляет связь с полной версией приложения PowerDB (версия для PC).

Простое представление на экране формы тестирования предоставляет пользователю возможность настройки испытания и его проведения. Результаты отображаются в режиме "прошел/не прошел" в соответствии с пределами в паспортных данных, и они могут быть сохранены (либо внутри или на USB-устройстве памяти) в открытом XML-формате данных.

Встроенная программа также позволяет сохранять файл с предысторией так, что в полевых условиях могут быть проанализированы как текущие, так и предыдущие данные, произведено их сравнение и графическое отображение трендов, исключая необходимость во внешнем компьютере. Кроме того, результаты теста могут быть выведены на печать в формате А4 через дополнительный USB-принтер без использования внешнего компьютера.

Вход (питание)

120/240 V, 50/60 Гц, 720 ВА

Выход



Диапазоны тока, выбираемые пользователем

до 10 мА

до 100 мА

до 1 А

до 10 А

Испытательное напряжение без нагрузки

до 40 В постоянного тока

Измеряемое напряжение

до 20 В постоянного тока

Максимальная мощность

200 ВА длительная

Измерение/отображение величины сопротивления

Диапазон сопротивлений

от 1 mW до 2000 W

от 1 mW до 2 W при 10 А

от 10 mW до 20 W при 1 А

от 100 mW до 200 W при 100 мА

от 1 mW до 2000 W при 10 мА

Погрешность

±0,25% от показаний, ±0,25% от диапазона (когда ток стабилизировался)

Разрешение

до 4 разрядов

Связь с принтером

MTO300

Через внешний PC

MTO330

USB

Компьютерный интерфейс

MTO300

Ethernet

MTO330

Ethernet для дистанционного управления

Интерфейс пользователя

MTO300

Программа PowerDB на внешнем PC

MTO330

Программа PowerDB на внешнем PC с отображением форм испытаний на цветном VGA-экране размером 8,4 дюйма; стандартная полнофункциональная клавиатура и кнопки навигации

Внутренняя память

MTO330

10000 точек данных

Параметры окружающей среды

Рабочая температура

от -10 до 50 °C

Температура хранения

от -15 до +70 °C

Относительная влажность

0-90% без конденсации влаги

Размеры
Только прибор, не включая провода

216 (высота) x 546 (ширина) x 330 (глубина) мм

Масса



MTO300

13.1 кг

MTO330

14.9 кг

Кейс

Упрочненный пластиковый кейс со съемной крышкой и ремнем для переноски

Программа связи/управления

MTO300

PowerDB Basic (PowerDB Pro, дополнительно)

MTO330

PowerDB ONBOARD

Безопасность/электромагнитная совместимость/вибрации

Соответствует требованием стандартов IEC-1010-1, CE и ASTM D999.75





MTO300
Омметр трансформаторов, питание 120/240 В, 50/60 Гц

MTO330
Омметр трансформаторов с встроенным компьютером, питание 120/240 В, 50/60 Гц


Базовая комплектация:
  • Шнур питания переменного тока (IEC60320-C13 по стандарту США)
  • Шнур питания переменного тока (IEC60320-C13 по Schuko CEE 7/7)
  • Соединительный кабель CAT5e
  • Руководство по эксплуатации
  • Адаптер USB-Ethernet для использования только с прибором MTO300
  • RS232 кабель для соединения с РС и принтером
  • Дистанционный триггерный выключатель
  • Упрощенная версия программы PowerDB Lite
  • Провод заземления 4,5 м
  • Брезентовая сумка для переноски
Опциональные принадлжености:
  • USB портативный принтер (питание 120 В)
  • USB портативный принтер (питание 230 В)
  • Транспортировочный кейс, облицованный пористым материалом
  • Программа PowerDB (полная версия), лицензия для установки на 1 компьютер, программный ключ
  • Программа PowerDB (полная версия), лицензия для установки на 1 компьютер, USB ключ-заглушка
  • Дистанционный ручной выключатель
  • Универсальный набор проводов, совместимый приборами TTR300 компании Megger (до 10 А постоянного тока макс) набор 3-х фазных экранированных проводов, обмотки X и H
