Сталкер 80-12
Комплекс трассопоисковый
Трассоискатель "Сталкер 80-12" предназначен для определения планового положения и глубины залегания коммуникаций, обследования участков местности перед проведением земляных работ.
Трассоискатель "Сталкер 80-12" предназначен для определения планового положения и глубины залегания коммуникаций, обследования участков местности перед проведением земляных работ.
В комплект поставки трассоискателя «Сталкер 80-12» входит генератор ГТ-80 и приемник ПТ-12.
Общие особенности трассоискателя "Сталкер 80-12":
- Простой и понятный процесс поиска подземных коммуникаций;
- Дистанционное управление генератором ГТ-80 через сеть GSM;
- Частота 33 кГц для бесконтактной подачи сигнала генератора в коммуникацию
- Дальность поиска - до 10 км на глубине до 6
- «РАДИО» частота (пассивная) для поиска трассы без генератора;
- Бесконтактная подача поискового сигнала при помощи передающих клещей КИ-50 или КИ-100.

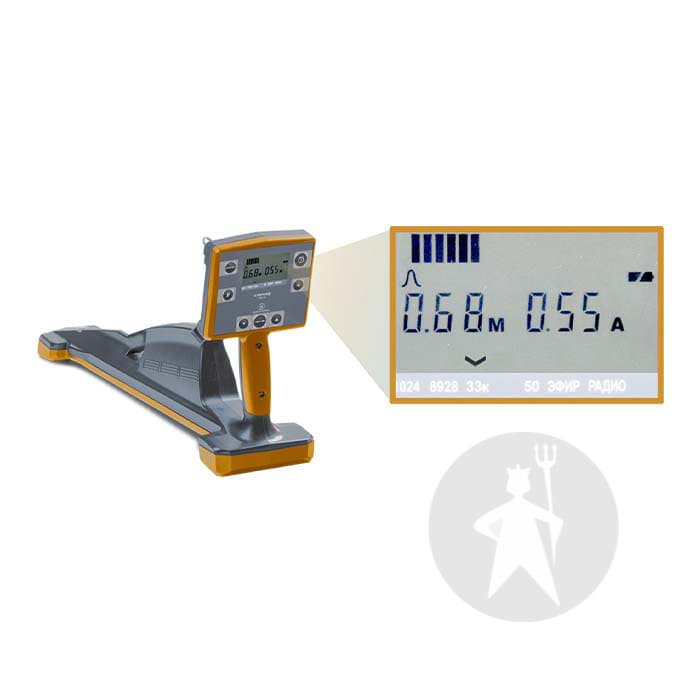

Приемник ПТ-12
- Легкий, ударопрочный, брызгозащищенный корпус;
- Жидкокристаллический антибликовый дисплей с подсветкой;
- Встроенный динамик;
- Автоматическое определение глубины залегания и силы тока в коммуникации, в том числе и в пассивном режиме на частоте 50 Гц;
- Режимы поиска: острый максимум, пологий максимум, минимум;
- Изменение тональности сигнала в зависимости от расположения оператора относительно оси коммуникации.

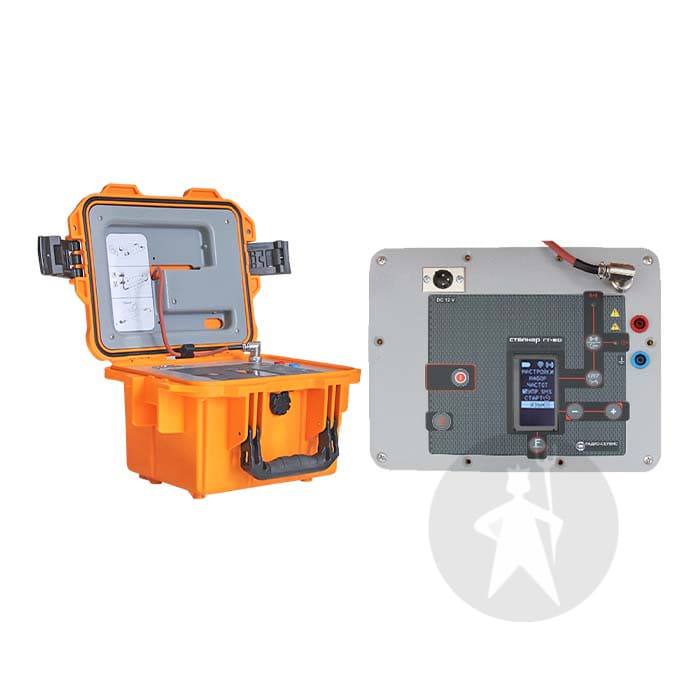

Генератор ГТ-80
- Встроенный индуктор обеспечивает наведение сигнала 33 кГц в линию с поверхности земли.
- Дистанционное управление генератором через сеть GSM
- Отложенный старт
- Бесконтактная подача сигнала при помощи передающих клещей КИ-50 или КИ-100
- Быстрое автоматическое согласование с нагрузкой для простоты использования;
- Совместим со всеми приемниками серии «Сталкер»
- Работа с приемниками других производителей
- Питание от встроенного аккумулятора с возможностью подключения внешнего источника (12 В, 220 В);
- Влагозащищенный, ударопрочный корпус (IP 54).
Приемник ПТ-12
|
Активные частоты |
1024 8928 32768 (33к) |
|
Диапазон рабочих частот при работе без генератора |
«ЭФИР» (48 – 14000 Гц) «РАДИО» (10 – 36 кГц) 50 Гц |
|
Определение глубины залегания коммуникации |
От 0,10 м до 6,00 м |
|
Определение тока рабочей частоты в коммуникации |
от 10 мА до 10,0 А |
|
Предел допускаемой погрешности определения планового положения оси одиночной коммуникации на глубине залегания 2 м, не более |
+- 0,1 м |
|
Габаритные размеры, не более |
700х300х140 мм |
|
Масса, не более |
1,7 кг |
|
Значения рабочей температуры |
от минус 20 до плюс 55 ºС; |
Генератор ГТ-80
|
Фиксированные частоты*, Гц |
273, 526, 1024, 8928, 32768 (33кГц); |
|
Пользовательские частоты для работы с приемниками других производителей |
от 270 до 10000 Гц (шаг установки 1 Гц) |
|
Максимальная выходная мощность и ток |
до 5,99 кГц – 80 Вт, 12 А от 6 до10 кГц – 60 Вт, 8 А 33 кГц – 10 Вт, 3 А |
|
Габаритные размеры, мм, не более |
275х250х180 |
|
Вес со встроенными аккумуляторами, кг, не более |
8,5 |
|
Диапазон рабочих температур, °С |
от -30 до +55 |
Базовая комплектация
- Приемник ʺСталкерʺ ПТ-12
- Руководство по эксплуатации на ПТ-12
- Блок питания 12 В, 0,5 А
- Батарейный отсек 5*АА
- Сумка приемника для приемника ПТ-24, ПТ-14, ПТ-12
- Упаковка (при отдельной поставке приемника)
- Генератор "Сталкер" ГТ-80
- Рководство по эксплуатации на генератор ГТ-80
- Блок питания генератора 12 В, 3 А
- Кабель питания 12 В
- Штырь заземления 50 см, нержавеющая сталь
- Катушка с проводом 10 м, для генератора "Сталкер", красная
- Катушка с проводом 10 м, для генератора "Сталкер", синяя
- Зажим изолированный типа "крокодил", d30, красный
- Зажим изолированный типа "крокодил", d30, синий
- Сумка для принадлежностей генератора "Сталкер"
Дополнительная комплектация
- Телефоны головные
- Ремешок нашейный
- для ПТ-14, ПТ-24, ПМ-2, ПМ-3
- Адаптер 5/12
- Клещи индукционные КИ-50
- Клещи индукционные КИ-100
- Штырь заземления 1 м, винтовой, нержавеющая сталь
- Штырь заземления 1 м, нержавеющая сталь
- Блок питания 12 В, 12 А
- Адаптер зарядный 12 В
- Адаптер 5/12
- Контакт магнитный
- Рамка передающая РП-02
- Антенна передающая АП-01
- Сумка для генератора "Сталкер"
- Кейс для трассоискателей ʺСталкерʺ
